打孔通风式汽车制动刹车盘结构设计

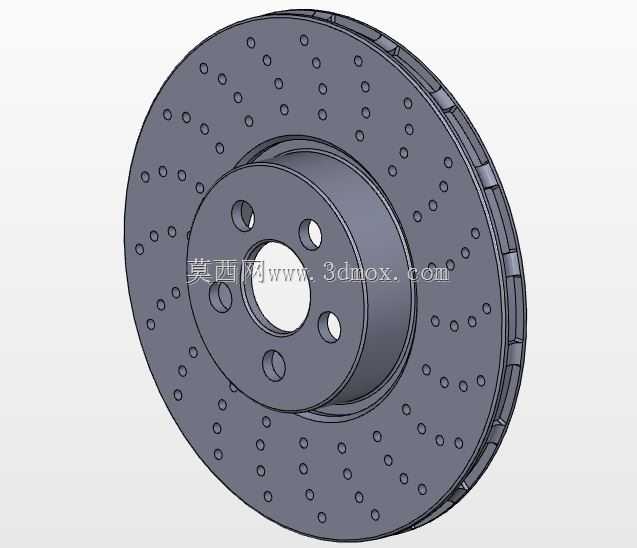

　　这款钻孔通风制动盘的设计，首先要匹配乘用车前轮的安装边界，中心定位孔的公差带严格按照h7级精度设定，周边五个螺栓安装孔的位置度公差控制在0.05mm以内，保证和轮毂轴头的装配同轴度，避免装车后出现制动抖动的问题。盘面的钻孔排布不是随意设置的，每一圈孔的间距都经过热负荷计算，在连续制动工况下，钻孔可以快速带走摩擦产生的热量，同时能刮除制动片表面磨下的粉尘，避免粉尘在摩擦面堆积造成制动摩擦力矩下降。盘体的通风道采用径向直道加导流槽的结构，车辆行驶时，气流顺着轮毂侧的进风口进入通风道，从盘体外缘的出风口排出，相比实心制动盘，连续十次全力制动后的盘面温度能降低120℃左右，大幅减少热衰退现象的出现。设计过程中，

　　首先要确定摩擦面的有效工作半径，这个参数直接决定制动力矩的输出范围，摩擦面的内外径差值要匹配对应车型的制动卡钳活塞行程，避免出现制动片偏磨的问题。安装法兰的厚度要经过强度校核，在最大制动力矩工况下，法兰根部的应力不能超过材料屈服强度的三分之一，材料选用灰铸铁HT250，这种材料的摩擦系数稳定，耐磨性好，成本也适合量产装车。盘面的钻孔深度不能打穿通风道的内壁，否则会降低盘体的整体结构强度，钻孔的边缘都做了0.5mm的倒角处理，避免应力集中导致盘面在冷热交替工况下出现裂纹。盘体的总厚度预留了1.5mm的磨损余量，当摩擦面磨损到极限厚度时，盘体上的磨损指示槽会完全磨平，提醒使用者及时更换。安装面的平面度公差控制在0.02mm以内，

　　保证和轮毂轴头完全贴合，不会出现装配间隙导致的制动踏板行程过大。在实际装车场景中，这类钻孔通风盘多用于家用乘用车的前轮，因为前轮承担了整车70%以上的制动力，热负荷更高，普通实心盘很难满足连续制动的散热需求。设计时还要考虑动平衡要求，整个盘体的动平衡剩余不平衡量要控制在5g·cm以内，否则高速行驶制动时会出现方向盘抖动的问题。通风道的截面形状做了优化，进风口的面积比出风口大15%，利用文丘里效应提升气流流速，进一步强化散热效果。摩擦面的表面粗糙度控制在Ra1.6-Ra3.2之间，既保证和制动片的贴合度，又不会因为表面太光滑导致初期制动摩擦力不足。安装螺栓孔的周边做了沉台设计，避免螺栓头突出安装平面，影响装配精度。

　　盘体的外缘做了3mm的倒角，减少转动过程中的空气阻力，同时也能避免边缘磕碰产生的应力集中。在做结构仿真的时候，重点模拟了三种工况：最大制动力矩工况、紧急制动热冲击工况、侧向力受力工况，确保在极限工况下盘体不会出现开裂、变形量超标的问题。和普通划线盘相比，钻孔盘的排水性能更好，在雨天行车时，盘面的积水可以通过钻孔快速排出，避免水滑现象导致制动距离变长。设计过程中也考虑了维修便利性，安装法兰上预留了两个拆卸螺纹孔，更换制动盘时可以用螺栓顶出，避免因为锈蚀导致拆卸困难。整个盘体的重量控制在合理范围内，不会过多增加簧下质量，影响车辆的悬挂响应特性。
