集成多模块的Arduino Mega金属防护外壳

　　在嵌入式开发与小型工控装置搭建场景中，开发板与外接模块的集成防护一直是结构设计环节容易被忽略却直接影响装置稳定性的部分。这款金属板外壳，正是针对Arduino Mega开发板搭配多通道继电器模块、2.4英寸TFT显示模块的集成使用需求设计，解决了零散模块堆叠接线杂乱、易受外力磕碰、电磁干扰影响运行稳定性的实际问题。

　　从实际应用场景来看，这类集成外壳多用于小型自动化控制实训装置、桌面级工控节点、简易智能设备控制终端的搭建，比如实验室里的小型流程控制演示装置、工作室里的多通道外设控制盒、创客项目里的集成式控制终端，都需要把核心控制板、执行驱动模块、人机交互模块整合到统一壳体内，既方便现场部署安装，也能避免外接飞线被拉扯导致的接触不良，同时金属壳体本身能屏蔽部分外界电磁干扰，提升继电器通断、显示模块运行的稳定性。

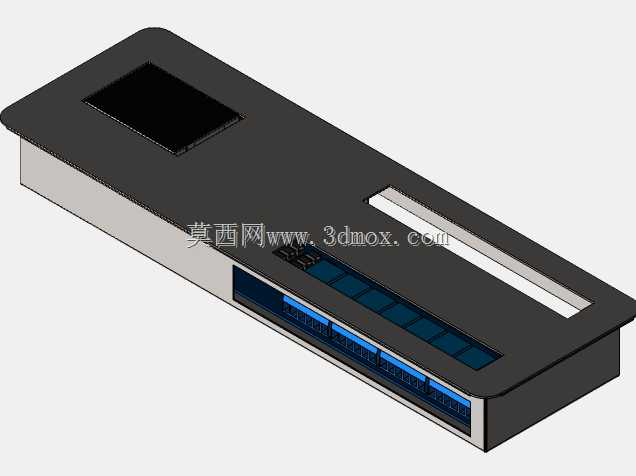

　　设计思路上，没有采用通用开发板外壳的全封闭规整结构，而是完全贴合板载模块的安装高度与接口位置做适配。壳体上盖预留的矩形开孔，刚好对应2.4英寸TFT模块的显示区域，安装后显示面与壳体上表面基本齐平，既不会突出壳体容易被刮花，也不会凹陷过深影响可视角度；侧面的长条形开槽，对应继电器模块的接线端子与状态指示灯区域，接线时不需要拆开壳体就能直接完成导线压接，同时能直观看到每个通道的继电器吸合状态，日常调试维护不用反复拆装壳体。壳体的侧边还预留了开发板原生接口的对位缺口，USB下载口、电源接口、扩展排针的对应位置都做了避让，不会因为安装外壳影响程序下载、供电接线与外接扩展模块的使用。

　　安装边界方面，壳体内部的腔体高度做了分层适配，底层容纳Arduino Mega主板的厚度，中层预留16通道继电器模块与2通道继电器模块的堆叠安装空间，上层刚好对齐TFT模块的安装高度，所有模块安装后不会出现相互挤压的情况，模块之间预留了足够的走线间隙，避免导线绝缘层被挤压破损造成短路。壳体的边缘做了折弯收边处理，没有裸露的金属锐边，组装时不会划伤操作人员，也能提升壳体整体的结构强度，避免轻微挤压就出现变形。外壳的固定孔位完全对应开发板与各个模块的原生安装孔，不需要额外对模块进行打孔改造，直接用标准铜柱与螺丝就能完成所有部件的固定，组装流程简单，普通开发者不需要额外的机加工工具就能完成整套装置的装配。

　　从功能特性来看，金属材质的外壳相比常见的3D打印塑料外壳，散热性能更好，继电器模块长时间通断工作产生的热量能通过金属壳体快速散出，不会因为壳体内积热导致模块工作异常；同时金属壳体的抗冲击能力更强，在车间、实验室这类人员走动频繁、容易有物品磕碰的场景下，能有效保护内部电路板与元器件，不会因为轻微撞击就导致元件脱焊、模块移位。壳体的表面做了哑光黑色处理，不容易残留指纹与划痕，长期使用也能保持整洁的外观，适合作为正式演示装置、长期运行的固定控制节点的外防护结构。在实际装配过程中，各个模块的接线可以沿着壳体内壁的预留间隙梳理排布，不会出现导线挤压在模块下方影响安装的情况，所有接线完成后合上上盖，整套装置外观整洁，没有外露的杂乱飞线，不管是用于项目演示还是固定部署，都能满足使用需求。
