冷却风扇用方形钢板通风防护盖结构

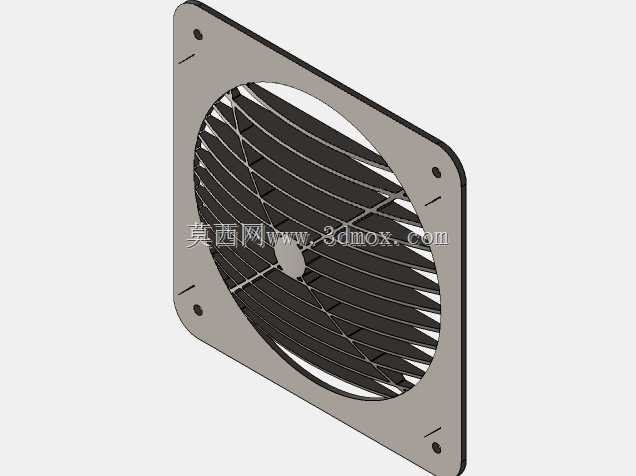

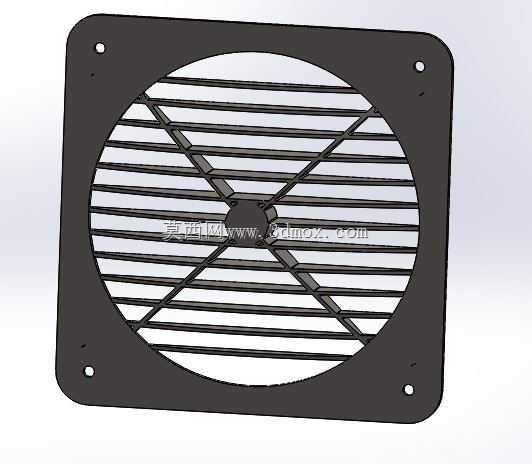

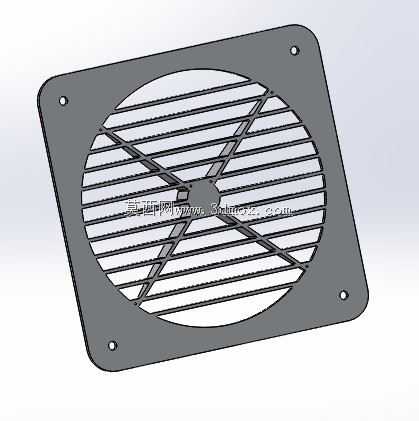

　　在工业电控柜、伺服驱动机组、大功率变频设备、小型液压站的散热系统设计中，冷却风扇的前端防护构件是容易被初入行设计者忽略的细节，不少新手在做结构排布时直接照搬风扇本体尺寸预留安装位，忽略防护件的安装边界，往往到样机装配阶段才发现干涉问题，要么是防护盖突出量顶住了柜内走线槽，要么是安装孔位和风扇固定孔错位，不得不临时改孔调整，既耽误装配进度也影响外观一致性。这款钢板通风盖就是针对这类轴流冷却风扇的配套防护需求设计的，主体采用薄钢板冲压成型，整体为带圆角的方形外轮廓，四个角位预留沉头安装孔，安装时可以直接和标准方形轴流风扇的四角固定孔位对齐，不需要额外做转接支架，适配市面上绝大多数同安装尺寸的机柜散热风扇。

　　从结构设计逻辑来看，这款通风盖没有采用塑料网罩常见的密集细格栅结构，而是用冲压成型的放射状加交叉加强筋的格栅布局，格栅条的宽度和间隙经过反复校核：间隙尺寸控制在不会让直径超过4mm的异物触碰风扇扇叶的范围，满足电气设备外壳防接触的基本防护要求，同时格栅的通风有效面积占比超过70%，不会因为加装防护盖导致风扇进风侧风阻陡增，避免散热效率打折扣。交叉布置的加强筋从中心安装位向外辐射连接到外框，既可以提升薄钢板构件的整体刚性，避免运输或者装配过程中格栅受外力变形蹭到扇叶，也能让冲压成型后的零件平面度更好，不会出现薄钢板常见的翘曲问题，安装后和风扇端面贴合紧密，不会留下缝隙让细小杂物从侧边进入扇区。

　　实际选型应用时，需要注意几个安装边界的细节：首先是安装孔的中心距要和所选风扇的固定孔中心距完全匹配，这款结构的四个安装孔分别做了小尺寸的沉台，用十字盘头螺丝或者内六角沉头螺丝固定时，螺丝头部不会突出盖体表面，不会和外侧的机柜门板、防尘棉层产生干涉；其次是盖体的整体厚度方向尺寸，因为是薄钢板冲压成型，整体突出风扇安装面的高度不到8mm，在做柜内空间排布时，只需要在风扇进风侧预留10mm的安全间隙就足够，不需要像部分塑料防护网那样预留15mm以上的空间，对于内部空间紧张的小型电控柜、壁挂式驱动箱来说，这个尺寸优势非常明显。

　　从应用场景延伸来看，这类钢板通风盖除了常规的工业电控柜散热风扇配套，还可以用在小型工业设备的通风口防护、机箱电源的散热端防护、焊烟收集小型风机的进风口防护等场景，相比塑料材质的防护盖，钢板材质的耐温性能更好，即使风扇长期运行导致进风侧温度偏高，也不会出现老化变脆的问题，在有少量切削液飞溅、油污附着的车间环境下，钢板做表面喷塑处理后的耐腐蚀性也能满足常规工业场景的使用要求，日常维护只需要定期用压缩空气吹扫格栅缝隙的积尘就可以，不需要频繁更换。

　　在建模过程中，这类钣金件的绘制需要特别注意冲压折弯的工艺合理性，格栅的缝隙宽度不能小于钢板厚度的1.2倍，否则冲压模具的冲头强度不足，批量生产时容易出现崩刀问题；外框的圆角半径要和钢板厚度匹配，避免折弯处出现应力集中导致的开裂；四个角的安装孔沉台深度要控制好，不能因为沉台过深导致零件背面凸起，影响和风扇端面的贴合度。不少设计者在做这类防护件时，会刻意做过多的造型变化，反而忽略了通风效率和防护性能的平衡，这款结构的设计思路就是优先满足功能需求，在保证刚性、防护等级、通风效率的前提下，尽可能简化结构，降低冲压加工的模具成本，适合批量配套生产。

　　实际装配测试中，这款通风盖和标准风扇装配后，整体的共振表现优于同厚度的平板钻孔式防护板，因为放射状的格栅条可以打散风扇进风侧的周期性气流脉动，降低特定频率下的风噪，对于对噪音控制有要求的实验室设备、医用配套设备的散热系统来说，这个附带的降噪效果也是选型时的加分项。需要注意的是，这款结构是针对进风侧防护设计的，如果要用在出风侧，需要确认格栅的导向角度是否会影响出风方向，必要时可以调整格栅的倾斜角度来适配出风导向需求，但常规的机柜散热场景下，进风侧使用完全可以满足要求。
