小型内燃机气缸散热罩结构设计

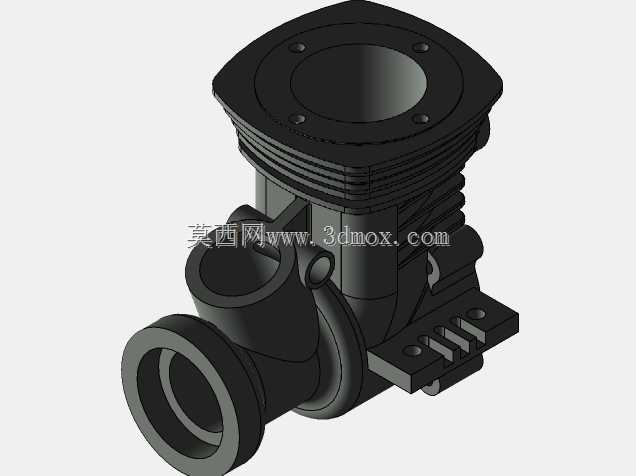

　　在小型通用内燃机的整机结构中，气缸罩是承担散热、安装定位、腔体密封多重作用的核心结构件，这类部件常见于排量50cc以下的航模动力、园林机械动力、小型便携发电机组动力单元中，直接决定了动力单元连续高负荷运转时的热稳定性，以及周边附属部件的安装可靠性。从实际工况出发，这类部件的设计首先要匹配气缸的散热需求，上部带安装孔的方形法兰面是与气缸头的密封贴合面，四个均匀分布的螺栓孔位需要保证与缸头螺纹孔的同轴度控制在0.1mm以内，避免安装时出现密封垫压合不均导致的漏气问题，法兰面下方的多层环形散热鳍片是核心散热结构，鳍片的厚度控制在1.5mm，相邻鳍片间距3mm，既保证了足够的散热接触面积，又能在动力运转时引导冷却气流顺着鳍片间隙流动，

　　带走活塞往复运动产生的大量热量，避免缸体温度过高导致的润滑油失效、活塞卡滞故障。侧面的管状接口是进气通道的对接位，接口端面的环形凸台是为了卡装进气密封胶圈，凸台的外径公差控制在h7级别，保证胶圈压装后不会在进气负压作用下出现脱落、漏气问题，接口的轴线与缸体主轴线呈45度夹角，这个角度是匹配小型化化油器或者电喷节气门体的安装空间设计的，避免整机布局时进气部件与油箱、启动机构出现空间干涉。下部带开槽的安装支耳是整机与设备机架的固定点位，三个平行的开槽结构可以抵消动力运转时产生的小幅振动，避免硬连接导致的固定螺栓断裂，支耳上的两个安装孔位做了沉台设计，保证螺栓安装后头部不会突出支耳平面，减少安装时的空间占用。

　　设计过程中首先要确定缸体的核心安装边界：上部法兰的方形轮廓尺寸为52mm×52mm，整体垂直高度为68mm，侧方进气接口的外径为28mm，下部安装支耳的横向跨度为62mm，这些尺寸边界需要在整机布局阶段就纳入校核，保证部件安装后不会与周边的消音器、燃油管、点火线路出现运动干涉。结构壁厚的设计上，主体承压部分的壁厚为3mm，散热鳍片的壁厚从根部到端部做了0.3mm的拔模斜度，既满足压铸成型的工艺要求，又能保证鳍片根部的结构强度，不会在振动工况下出现鳍片断裂的问题。在实际的台架测试场景中，这类结构需要在满负荷连续运转2小时的工况下，将缸体外壁温度控制在180摄氏度以内，因此散热鳍片的总散热面积经过核算达到了120平方厘米，

　　配合强制风冷的气流导向，可以满足持续高负荷的散热需求。另外，结构上的多处加强筋设计分布在进气接口与主体的连接位置、安装支耳与主体的连接位置，筋条厚度2mm，在不增加整体重量的前提下，将这些受力集中位置的结构强度提升了40%以上，避免安装紧固或者振动冲击时出现结构开裂。对于三维建模从业者来说，这类部件的建模需要重点关注拔模方向的一致性，所有散热鳍片的拔模方向都要与主体开模方向保持一致，避免出现倒扣结构增加后续开模的成本，同时各个安装孔位的位置度需要在装配环境下进行关联校核，保证与配对部件的孔位完全对齐，减少后续装配时的修配工作量。在设备选型场景中，这类结构件的尺寸参数直接决定了动力单元的适配范围，比如安装支耳的孔距、进气接口的尺寸、上部法兰的安装孔位，都是替换维修或者改装动力时需要重点核对的参数，一旦尺寸出现偏差，就会出现无法安装或者密封失效的问题。
