一体式流线型绿色铅笔笔帽结构设计

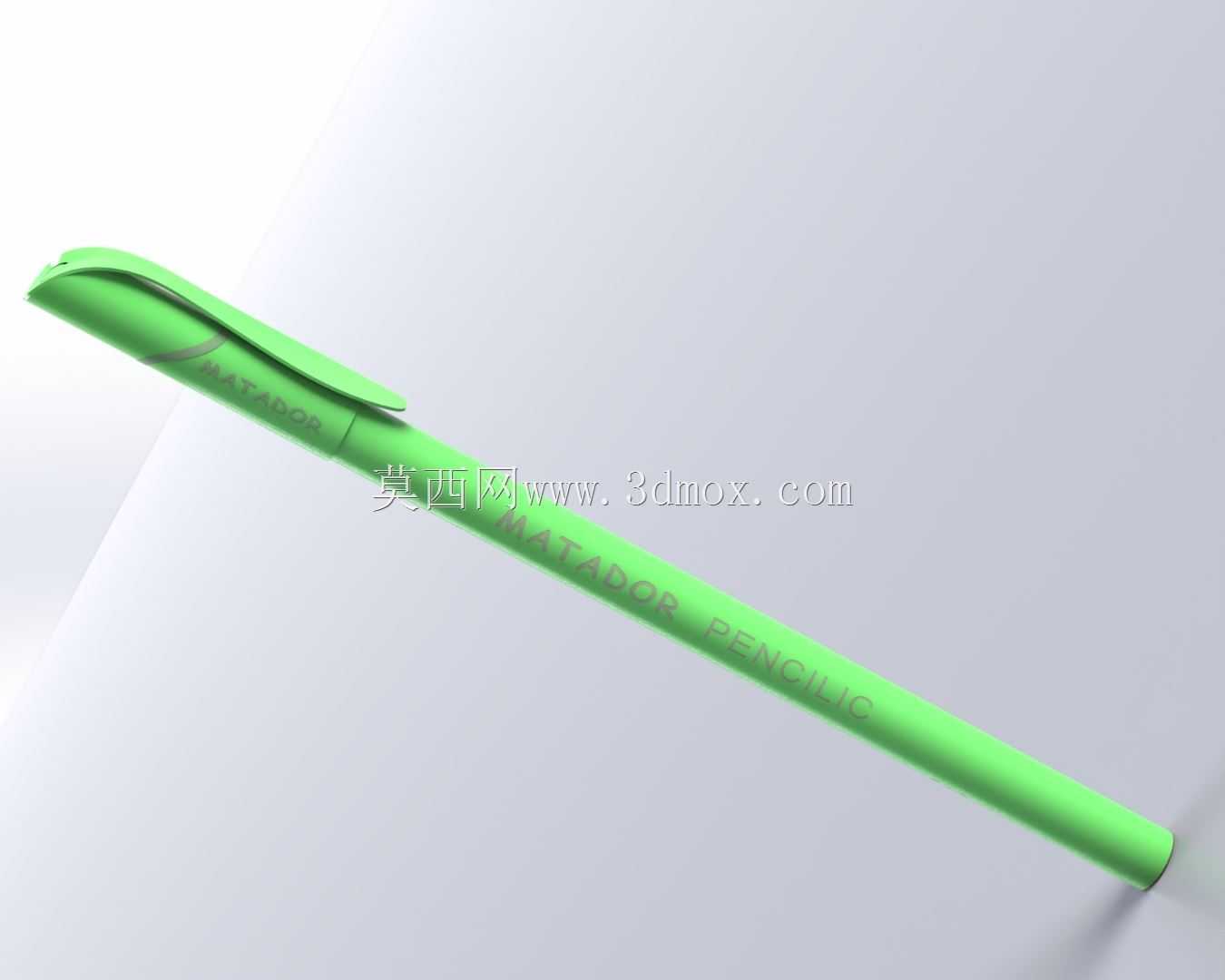

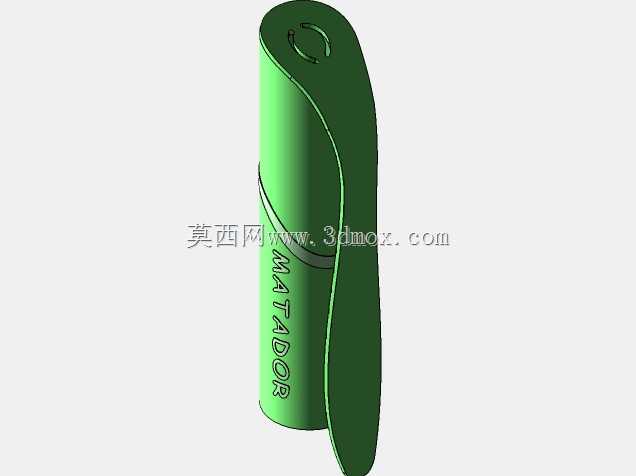

　　日常书写场景中，铅笔笔帽的核心作用首先是对铅芯端部形成物理防护，避免铅芯受外力磕碰断裂，同时减少铅芯直接接触衣物、纸面造成的污渍沾染，其次笔帽集成的笔夹结构可实现铅笔在笔记本封皮、工装口袋边缘的便携挂载，降低书写工具的遗失概率。这款笔帽的整体结构采用一体化流线型柱体设计，主体为等径直筒段，可适配常规直径的木质铅笔、自动铅笔杆身，直筒段内壁做了微小的锥度过渡，靠近开口端的内径略大于封闭端，既可以保证笔帽套入笔杆时的顺畅度，又能在套入到位后依靠内壁与笔杆的静摩擦力实现可靠固定，不会在携带过程中意外脱落。笔夹部分与笔帽主体为一体化成型结构，从笔帽封闭端侧面自然延伸而出，夹片与笔帽主体外壁预留了均匀的夹持间隙，可适配厚度在0.

　　5mm到3mm之间的片状载体，夹片末端做了圆弧收边处理，避免在挂载时刮伤纸张或者衣物面料。从结构设计的合理性角度来看，这款笔帽的外形没有多余的突兀棱角，整体曲面过渡顺滑，在建模过程中需要重点控制直筒段的圆柱度公差，保证内壁与笔杆的配合间隙均匀，若间隙过大则固定力不足容易脱落，间隙过小则套取阻力过大影响使用手感。笔夹部分的厚度做了渐变处理，与主体连接的根部厚度更大，可提升夹片反复弯折后的抗疲劳强度，避免长期使用后夹片出现断裂或者弹性失效的问题，夹片靠近末端的位置厚度逐渐减薄，既可以保证夹持时的贴合度，又能降低按压开启夹片时的按压力度，提升单手操作的便捷性。在实际应用场景中，这类笔帽除了适配常规书写铅笔外，

　　也可经过尺寸调整后适配工程绘图铅笔、木工标记铅笔等专业书写工具，针对不同使用场景可调整笔帽的整体长度、内壁直径以及笔夹的加持力参数，比如面向学生日常使用的场景可适当降低内壁配合的过盈量，让低龄使用者也能轻松插拔笔帽；面向工业现场标记使用的场景则可适当提升配合紧度，同时加厚笔夹的结构厚度，适配工装较厚的口袋面料，避免在作业过程中笔帽脱落丢失。建模过程中，笔帽表面的标识字符采用曲面印刷适配的凹陷结构设计，字符深度控制在0.1mm以内，既不会影响笔帽外壁的整体顺滑度，又能保证印刷后的字符附着力，避免长期摩擦后标识脱落。笔帽的封闭端做了圆弧过渡的封头结构，没有尖锐的端部凸起，可降低使用过程中误触造成的磕碰伤害，

　　封头与直筒段的衔接位置做了R角过渡，避免注塑成型过程中出现应力集中导致的开裂问题，同时也能提升整体外观的流畅度。从安装边界来看，这款笔帽的整体外径控制在8mm左右，套入笔杆后的总伸出长度为45mm，笔夹向外的最大突出尺寸为3mm，整体占用空间小巧，不会额外增加铅笔收纳时的空间需求，可适配常规的笔袋、文具盒内部的收纳格尺寸，无需为其预留特殊的收纳空间。结构设计时还考虑了长期使用的磨损问题，笔帽开口端的边缘做了卷边加厚处理，提升开口位置的结构强度，避免反复插拔过程中开口位置出现开裂、飞边等问题，内壁与笔杆接触的位置没有设置额外的凸起卡扣，依靠均匀的面接触实现固定，可减少对笔杆表面的划伤，长期使用也不会在笔杆表面留下明显的卡接痕迹。
