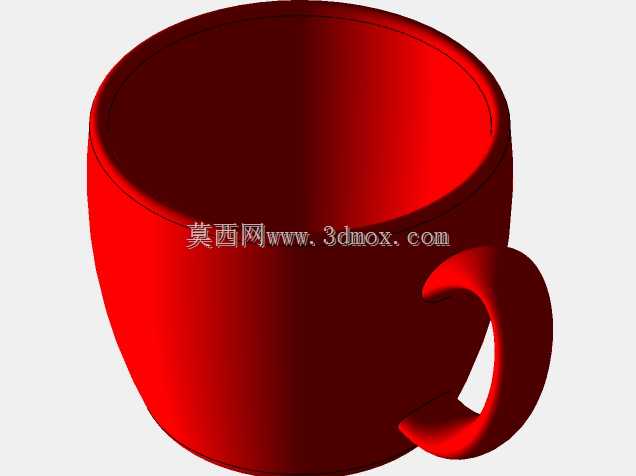

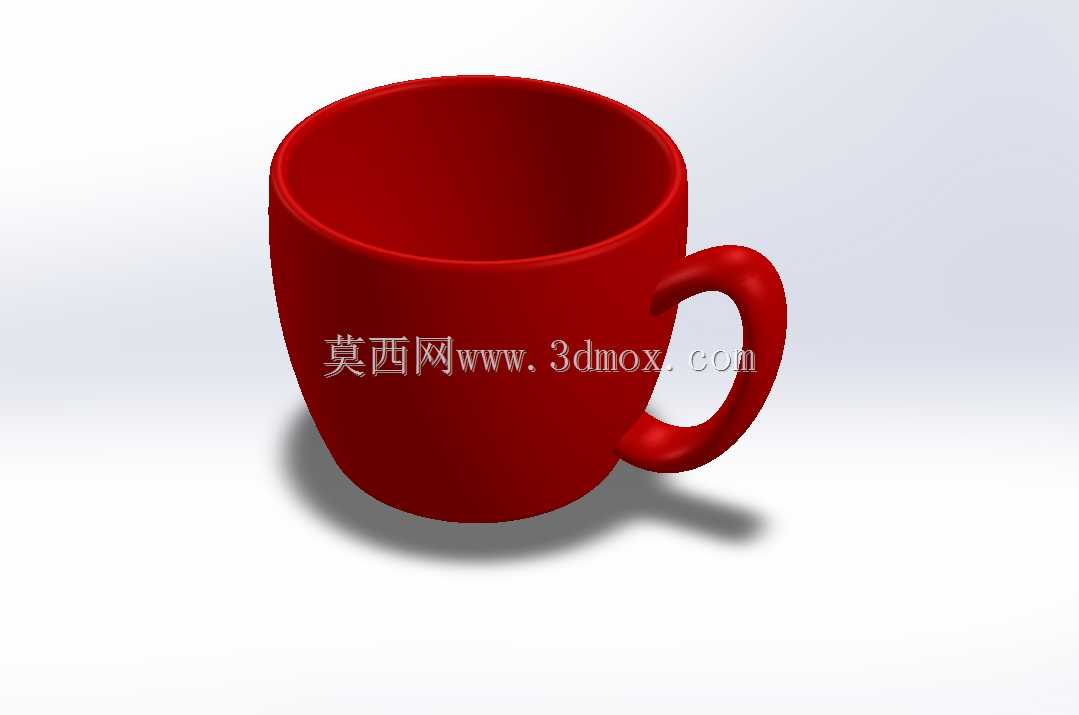

简约红色带柄日常饮水杯结构设计

　　日常场景里这类带柄敞口杯的使用覆盖度极高，不管是办公工位的饮水配置、餐饮门店的客用器具，还是家居场景的日常盛具，都能见到这类结构的身影，它没有复杂的附加功能，核心作用就是承载常温或温热的饮品，满足单次200-300ml的盛装需求，适配大多数人单次饮水的摄入量，不会因为容量过大导致饮品久放降温，也不会因为容量过小需要频繁起身接水。从结构设计的角度看，这类杯体的建模逻辑并不复杂，但要兼顾使用手感与结构合理性，需要把控好几个核心的尺寸边界：首先是杯身的锥度设计，下窄上宽的锥度一方面是为了叠放收纳时能够互相嵌套，减少仓储与运输过程中的空间占用，另一方面也能在饮用时贴合唇部的接触角度，不需要过度仰头就能喝到杯内剩余的液体；

　　杯壁的厚度控制在2-3mm区间，这个厚度既能保证普通陶瓷或塑料材质下的结构强度，日常轻微磕碰不会出现开裂，也不会因为壁过厚导致整体重量偏大，长时间握持产生疲累感。杯柄的设计是整个结构里需要重点考量人机工程的部分，首先是柄与杯身的连接位置，上下两个连接点分别落在杯身总高度的1/3与2/3处，这个位置能够让握持时的受力点均匀分布，端起盛满液体的杯子时不会出现头重脚轻的倾斜感；柄的内圈预留的空间要能容纳成年人四根手指的宽度，大概在35-40mm的净空，同时柄的截面做圆润的弧面过渡，没有尖锐的棱角，握持时不会硌手，也能避免清洁时残留污渍的死角。杯口做了1mm左右的外翻卷边处理，这个细节一方面是提升唇部接触的触感，不会因为切口锋利产生剐蹭，

　　另一方面也能在倾倒液体时让水流沿着卷边均匀流出，不会出现顺着杯壁外淌的情况；杯底做了内凹的圈足设计，圈足的宽度在5mm左右，既能够让杯子放置在桌面时保持稳定，不会因为桌面轻微的不平整出现晃动，也能减少杯底与桌面的直接接触面积，盛放热饮时能够降低传递到桌面的温度，避免烫坏木质或漆面的桌面。从建模的实现路径来看，这类回转体加附加特征的结构，首先可以通过旋转特征生成杯身的主体轮廓，绘制旋转截面时要提前预留好杯壁的厚度，避免后续抽壳出现壁厚不均的问题；杯柄部分可以通过扫描特征实现，先绘制好杯柄的空间路径线，再绘制柄的截面轮廓沿路径扫描，之后将杯柄与杯身的连接位置做圆角过渡处理，消除连接位置的尖锐棱边，

　　同时也能模拟实际生产中粘接或一体成型的衔接效果，避免应力集中的问题。实际生产中这类杯型如果采用陶瓷材质，需要在建模时考虑烧结收缩率的补偿，整体尺寸按照收缩比例放大相应的系数；如果采用食品级塑料材质，则要考虑拔模角度的设置，杯身的外表面与内表面都要预留合适的拔模斜度，方便注塑生产时顺利脱模，不会出现粘模导致的表面缺陷。很多新手在做这类简单容器建模时，容易忽略杯底的圆角处理，要么杯底是完全的直角，导致实际放置时容易硌伤桌面，要么圆角过大导致放置不稳；还有的会把杯柄的位置设计得过于靠上或靠下，端起时重心偏移，很容易洒出杯内的液体。另外杯身内部的底面要做微小的弧度过渡，不要做成完全的平面，这样清洁的时候不容易残留茶渍或咖啡渍，水流冲洗时能够顺着弧度将杂质带出，减少清洁的难度。这类杯型虽然结构简单，但是作为日常高频使用的器具，每一处尺寸的微调都会直接影响使用体验，比如杯身的总高度控制在90-100mm，口径在80mm左右，这个尺寸刚好能够适配大多数车载杯架的尺寸，也能放进普通的桌面杯垫范围内，不会因为尺寸过大无法放置；整体的重量控制在200g以内，盛满液体后的总重量在500g左右，符合大多数人手部的承重范围，长时间握持也不会有明显的负重感。
