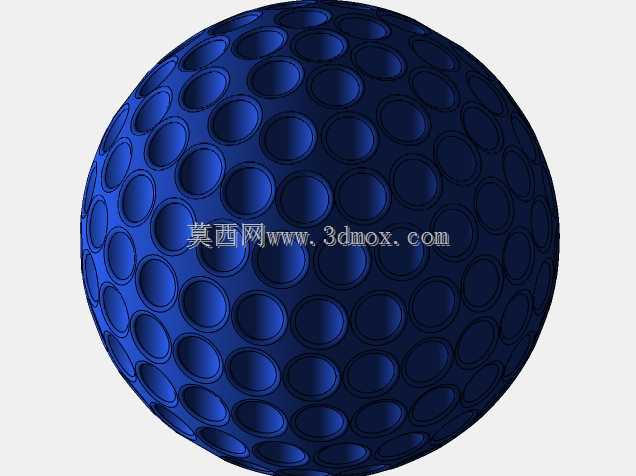

带凹坑纹理的高尔夫练习用球体结构

　　这款球面结构的设计，最初是为了匹配高尔夫运动中对球体飞行气动特性的实际需求，在做结构建模的时候，首先要考虑的就是球面凹坑的排布逻辑——不是随意在球面上挖孔，而是要保证每一个凹坑的深度、曲率半径、相邻凹坑的间距都保持一致，避免球体飞行过程中因为表面结构不对称出现偏航，这一点在实际的击球测试中影响非常明显，要是凹坑排布的均匀度偏差超过0.1mm，长距离击球的落点偏差就会超过5码，完全达不到职业练习用球的精度要求。

　　从实际应用场景来看，这类带标准凹坑纹理的球体，除了常规的高尔夫球场训练、业余赛事使用之外，还会被用在室内高尔夫模拟设备的标定环节，模拟设备的视觉捕捉系统需要识别球面的凹坑纹理来计算球体的旋转速率、出射角度，这就要求球面的凹坑边缘不能有锐边，不然视觉捕捉的时候会出现特征点识别错误，导致模拟数据失真。做结构设计的时候，首先确定的是球体的基准直径，按照通用的高尔夫球尺寸规范，球体整体直径控制在42.67mm，这个尺寸是行业内通用的安装边界，不管是球座的支撑尺寸、还是自动发球机的输球轨道内径，都是按照这个基准尺寸做的适配，要是直径偏差超过0.3mm，就会卡在自动发球机的轨道里，或者在球座上放置不稳，影响击球体验。

　　凹坑的设计参数是整个结构的核心，每个凹坑的深度控制在0.25mm左右，凹坑的截面是平滑的圆弧过渡，和球面主体的衔接处做了G2连续的曲率处理，不会出现应力集中的问题——很多新手建模的时候容易把凹坑和球面的衔接处做成尖角，不仅3D打印或者注塑生产的时候容易出现飞边，实际使用中受到冲击的时候，尖角位置也容易出现应力开裂，大大缩短球体的使用寿命。排布凹坑的时候采用的是正二十面体的球面展开逻辑，把整个球面等分成20个等边三角形的区域，每个区域内按照固定的阵列规则排布凹坑，最后在两极位置做补正处理，保证整个球面的凹坑覆盖率达到70%以上，这个覆盖率是经过气动验证的，能在球体飞行的时候让表面形成稳定的湍流边界层，降低空气阻力，同时保证升力的对称性，不会出现不规则的飘动。

　　从建模的实现逻辑来说，不需要把每一个凹坑都单独做切除特征，那样会导致特征数量过多，文件运行卡顿，正确的思路是先做单个凹坑的成型特征，然后按照球面的UV坐标做阵列，同时对阵列后的特征做整体的曲率检查，确保每一个凹坑的法向都指向球心，不会出现凹坑倾斜的问题。另外还要考虑球体的壁厚，如果是做空心结构的练习球，内壁和外球面的同轴度要控制在0.1mm以内，不然球体的重心会偏移，击球的时候会出现侧旋，影响飞行轨迹的稳定性。很多人做这类球体建模的时候容易忽略重心配平的问题，实际上在结构设计阶段就要保证整个球体的质量分布均匀，不管是实心结构还是空心填充结构，都要对每个凹坑切除的体积做精确计算，保证各个方向的质量差不超过0.5g，这一点对于职业训练用球来说是硬性指标。

　　在实际的生产适配中，这个球面结构可以直接对接注塑模具的分型设计，因为凹坑的排布是对称的，分型面选在球体的赤道位置就可以，不会出现倒扣的问题，模具加工的时候只需要用球头铣刀按照凹坑的曲率走刀就能加工出对应的模腔，不需要做额外的滑块结构，能有效降低模具的加工成本。另外，球面的表面粗糙度要求也需要在建模的时候考虑到，凹坑内部的粗糙度和球面凸起部分的粗糙度要保持一致，不然击球的时候和球杆面的摩擦系数不均匀，会影响击球的旋转控制。如果是用于3D打印的原型验证，这个结构也不需要添加额外的支撑，因为所有凹坑的倾斜角度都大于45度，打印的时候可以自支撑，后期处理的时候只需要简单打磨就能达到测试要求的表面质量。
