变节距圆柱螺旋弹性缓冲构件

　　在各类需要弹性缓冲、行程储能、振动隔离的机械结构场景中，变节距螺旋弹簧的适配性远高于常规等节距弹簧，这类构件常出现在精密仪器的减震支座、自动化设备的行程缓冲工位、小型执行机构的复位组件里，和等节距弹簧相比，它能在不同压缩行程下提供非线性的弹力输出，避免常规弹簧在压缩到一定圈数后刚度骤升带来的冲击问题。从实际使用的工况来看，这类变节距弹簧在小载荷压缩阶段，疏圈部分先发生形变，提供较软的弹力反馈，适配设备初始阶段的柔性接触需求，当压缩行程持续增加，密圈部分逐步参与承载，整体刚度平缓上升，不会出现弹力突变的情况，这一特性让它在需要兼顾小行程柔性缓冲和大行程承载限位的场景中优势明显，比如传感器的安装减震结构里，

　　既要过滤掉设备运行带来的高频微幅振动，又要在受到较大外力冲击时提供足够的支撑限位，避免传感器核心元件受撞损坏，变节距的结构刚好能匹配这两种截然不同的刚度需求。设计这类弹簧的时候，首先要明确安装空间的边界约束，弹簧的外径要适配安装孔的内径，预留足够的径向间隙避免压缩过程中出现卡滞，内径要匹配导向轴的尺寸，间隙控制在合理范围，防止弹簧压缩时发生侧向弯曲失稳。节距的变化梯度是整个设计的核心，需要结合载荷行程曲线来调整不同圈段的节距参数，疏圈段的节距要保证在额定小载荷下不会发生并圈，密圈段的节距则要考虑最大压缩量下的并圈时序，确保刚度变化曲线和工况需求完全匹配，两端的支撑圈需要做并紧磨平处理，保证弹簧安装后端面和安装基准面完全贴合，

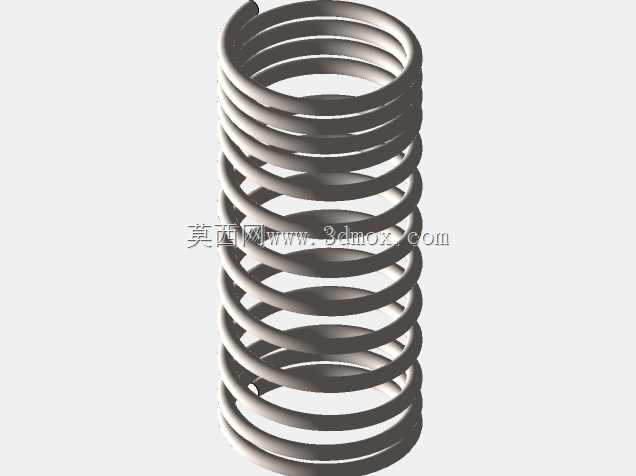

　　避免受力时出现偏载，导致弹簧局部应力集中提前发生疲劳失效。从外形结构来看，这类弹簧整体为圆柱螺旋形态，不同圈段的螺距呈现规律性变化，没有额外的附属结构，依靠自身的螺旋形变实现弹性功能，材料通常选用弹簧钢或者不锈钢，根据使用环境的防腐需求、疲劳寿命要求选择对应的材料牌号，表面处理也会根据工况做发黑、镀锌或者钝化处理，适配不同的使用环境。在实际装配过程中，这类弹簧的安装边界比较灵活，既可以套在导向轴上使用，也可以放置在导向孔内工作，不需要额外的固定结构，两端的磨平端面能保证受力均匀，不会出现歪斜的情况。和常规等节距弹簧相比，变节距的设计能在相同的安装空间内实现更宽的刚度适配范围，不需要额外增加弹簧的数量或者调整安装尺寸，

　　就能满足不同行程段的弹力需求，这对于安装空间受限的精密设备来说尤为重要，很多小型传感器、精密执行机构的内部空间非常紧凑，没有多余的位置安装多级弹簧缓冲结构，单支变节距弹簧就能覆盖整个行程的弹力需求，大幅简化了整体结构的设计复杂度。在建模过程中，螺旋线的参数设置是核心，需要分段定义螺旋线的节距参数，保证节距过渡位置平滑无突变，扫描轮廓采用圆形截面，和弹簧丝的直径保持一致，两端的支撑圈部分要单独调整螺旋线的节距，实现并紧效果，后续的磨平端面处理通过拉伸切除完成，保证端面的平面度符合安装要求，建模完成后可以通过运动仿真模拟弹簧在不同压缩量下的形变情况，验证各圈段的并圈时序是否符合设计预期，避免实际生产后出现刚度曲线和需求不匹配的问题。这类弹簧在日常维护中也比较方便，因为是标准的螺旋形态，没有复杂的异形结构，检查时只需要观察弹簧表面是否有裂纹、锈蚀、塑性变形的情况，就能判断是否需要更换，不需要复杂的检测工具，对于设备运维来说也降低了维护成本。
