家用台式摇头电风扇结构设计方案

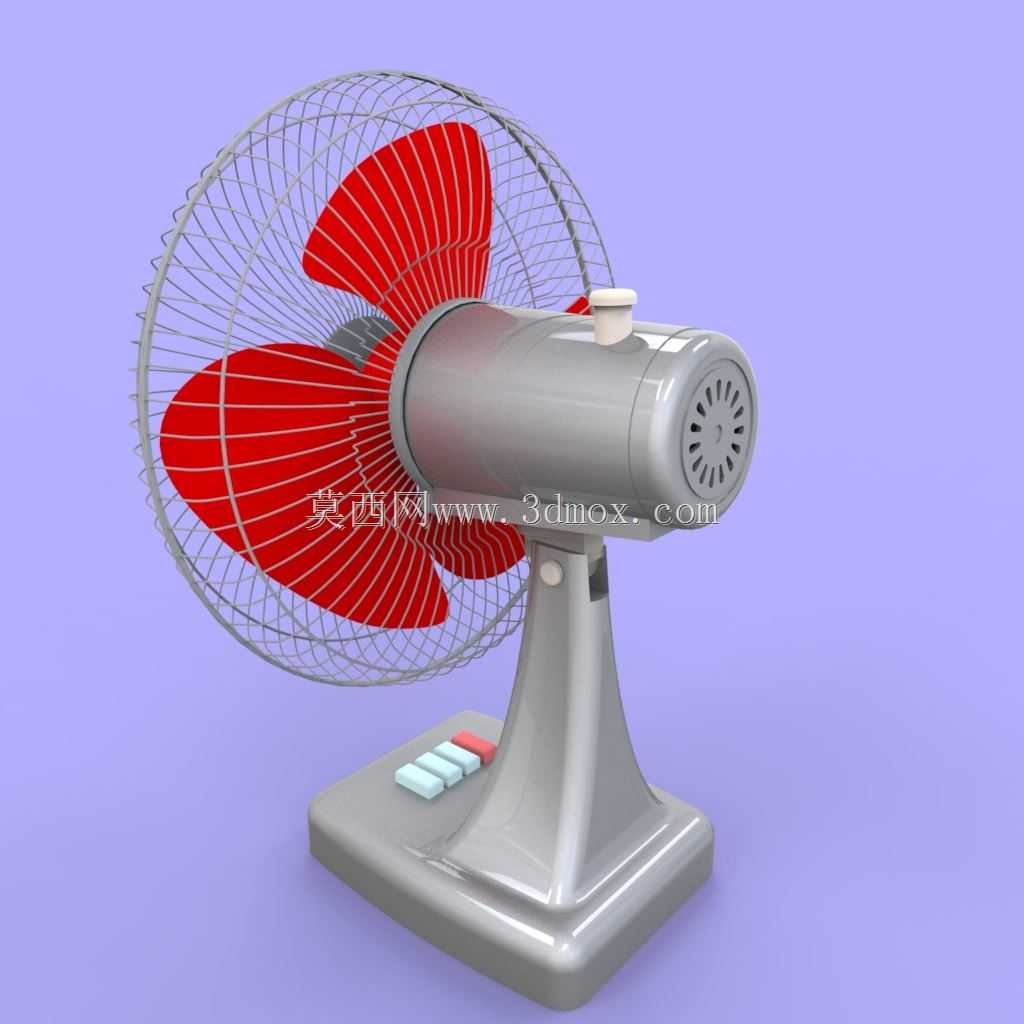

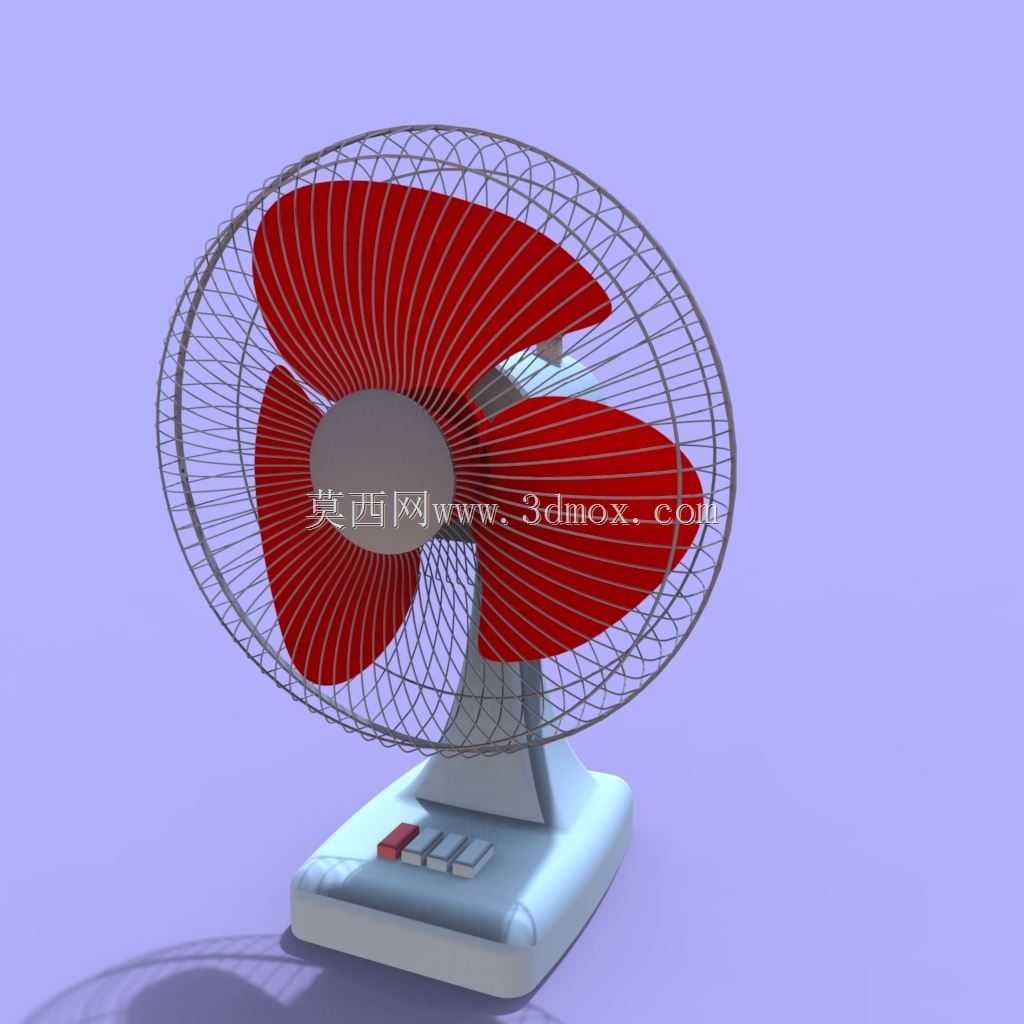

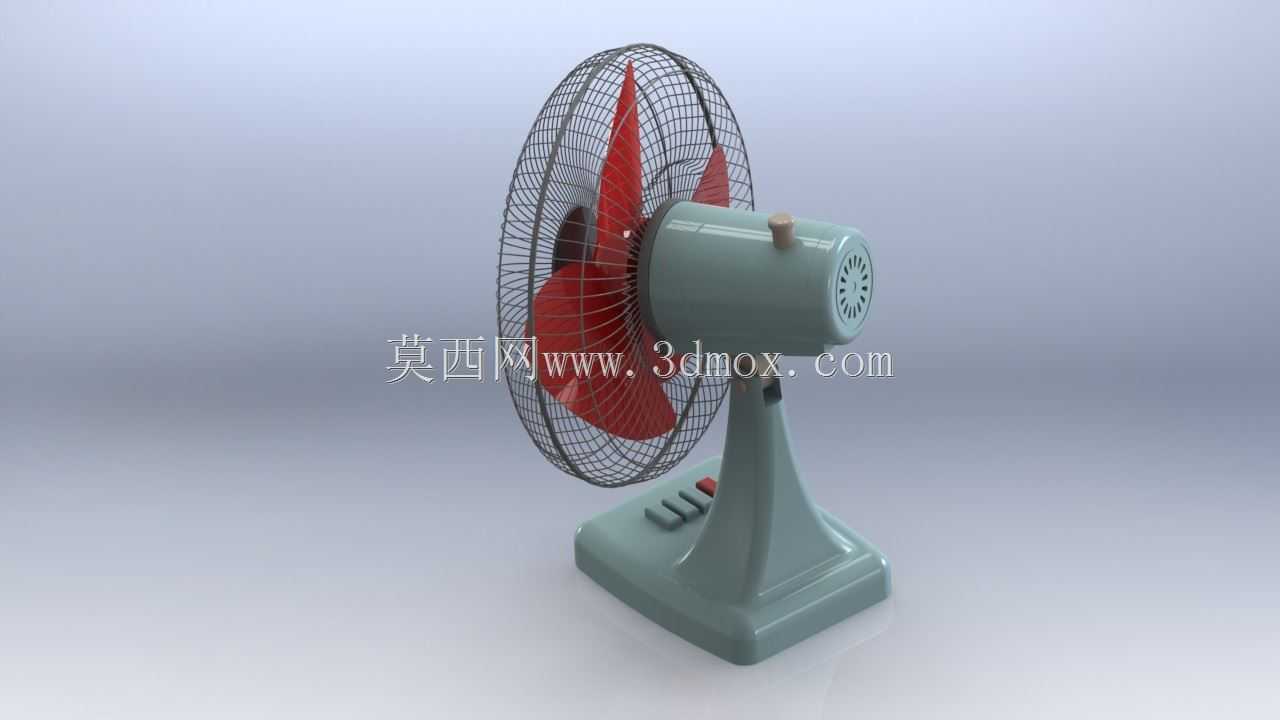

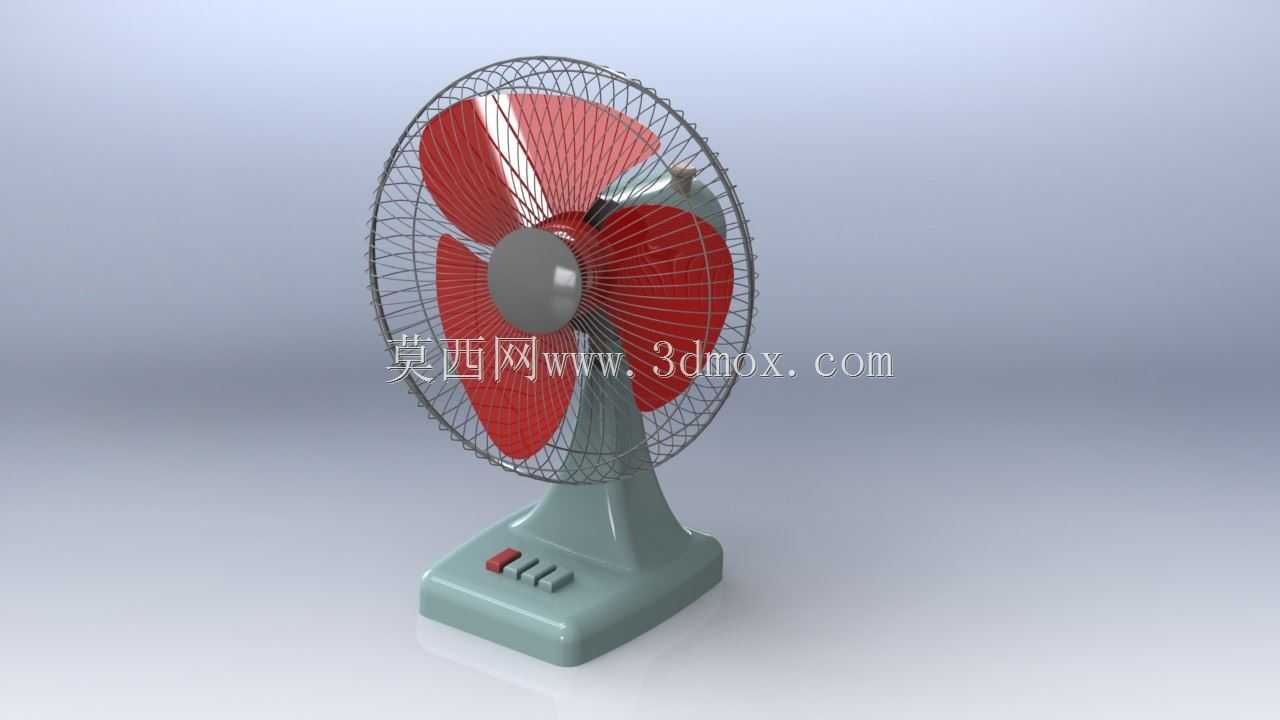

　　日常办公与居家场景中，桌面送风设备的选型往往需要兼顾占地空间、送风覆盖范围与操作便捷性，这款台式风扇的三维结构完全参照量产家用台扇的实际尺寸逆向建模完成，可直接用于家电结构教学、产品外观迭代验证、送风模拟仿真前处理等场景。从实际使用需求出发，这款台扇的底座采用大圆角矩形注塑结构设计，底部预留防滑胶垫安装位，放置在木质桌面、玻璃台面等常见办公家居表面时，不会因整机运行振动产生滑移，底座内部预留了配重块安装腔、摇头机构传动腔与按键开关安装位，三个档位的按键采用直键式结构，按键行程与按压反馈完全参照实体产品设计，按键旁预留红色停止按键位，操作逻辑符合大众日常使用习惯，无需额外学习即可快速上手。扇头部分的网罩采用前后分体式结构，

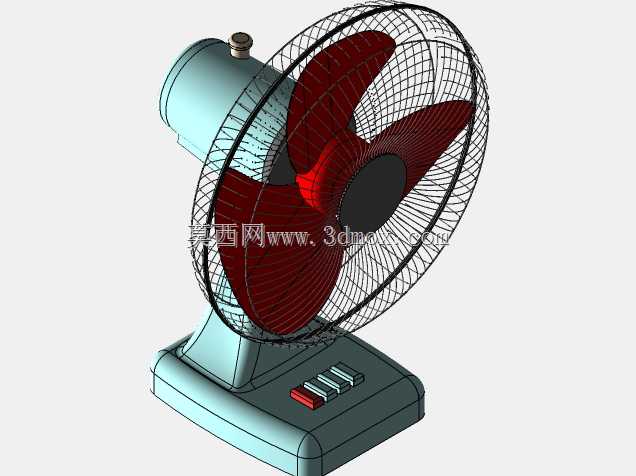

　　前网罩通过圆周分布的卡扣与后网罩锁紧，网罩钢丝的排布密度经过实际验证，既可以保证送风气流顺畅通过，又能避免手指意外伸入触碰高速运转的扇叶，满足家电安全防护的相关要求。扇叶采用三片式大弧度曲面设计，叶片曲面的扭转角度经过反复调整，运转时可以将气流沿轴向平稳推送，减少叶片切割气流产生的紊流噪音，扇叶与电机输出轴的连接位采用D型轴孔配合，搭配锁紧螺母固定，长期运转不会出现松脱打滑的问题。摇头机构藏在扇头与立柱的连接位置，通过连杆结构实现扇头左右方向的往复摆动，摆动角度覆盖常规桌面使用的120度范围，无需手动调整整机位置即可覆盖多人同时送风的需求，立柱部分采用倾角可调的铰接结构，用户可以根据坐姿高度手动调整扇头的俯仰角度，

　　调整到位后通过铰接位的阻尼结构保持角度固定，不会因自重出现下垂偏移。整机的外形尺寸控制在桌面摆放的合理边界内，底座长度不超过常规A4纸的短边尺寸，整机高度控制在400毫米以内，放置在办公桌边角、书桌台面时不会占用过多操作空间，背部的电源线出线位做了防弯折护套设计，避免长期弯折导致线芯断裂。建模过程中所有零件的配合间隙都参照注塑件的公差要求设置，按键与底座开孔的单边间隙控制在0.2毫米，网罩卡扣的配合量预留0.5毫米的装配余量，扇叶与网罩内壁的安全间隙大于15毫米，完全满足实际生产的装配要求，不会出现运动干涉问题。从结构拆分角度看，整机可拆分为底座组件、立柱铰接组件、扇头后壳、电机组件、扇叶、前后网罩、按键组件七个独立模块，每个模块的连接位都做了标准化设计，可单独替换损坏部件，降低后期维护成本，电机安装位预留了标准家用小功率交流电机的安装孔位，适配市面上常见的台扇电机规格，无需额外修改结构即可完成硬件替换。
