离心式涡轮转子精密结构设计

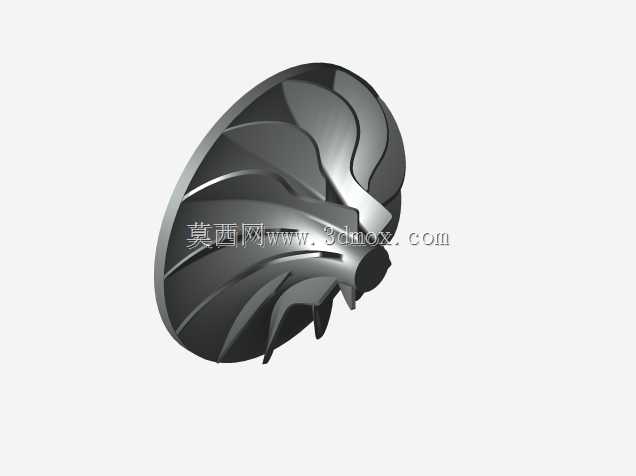

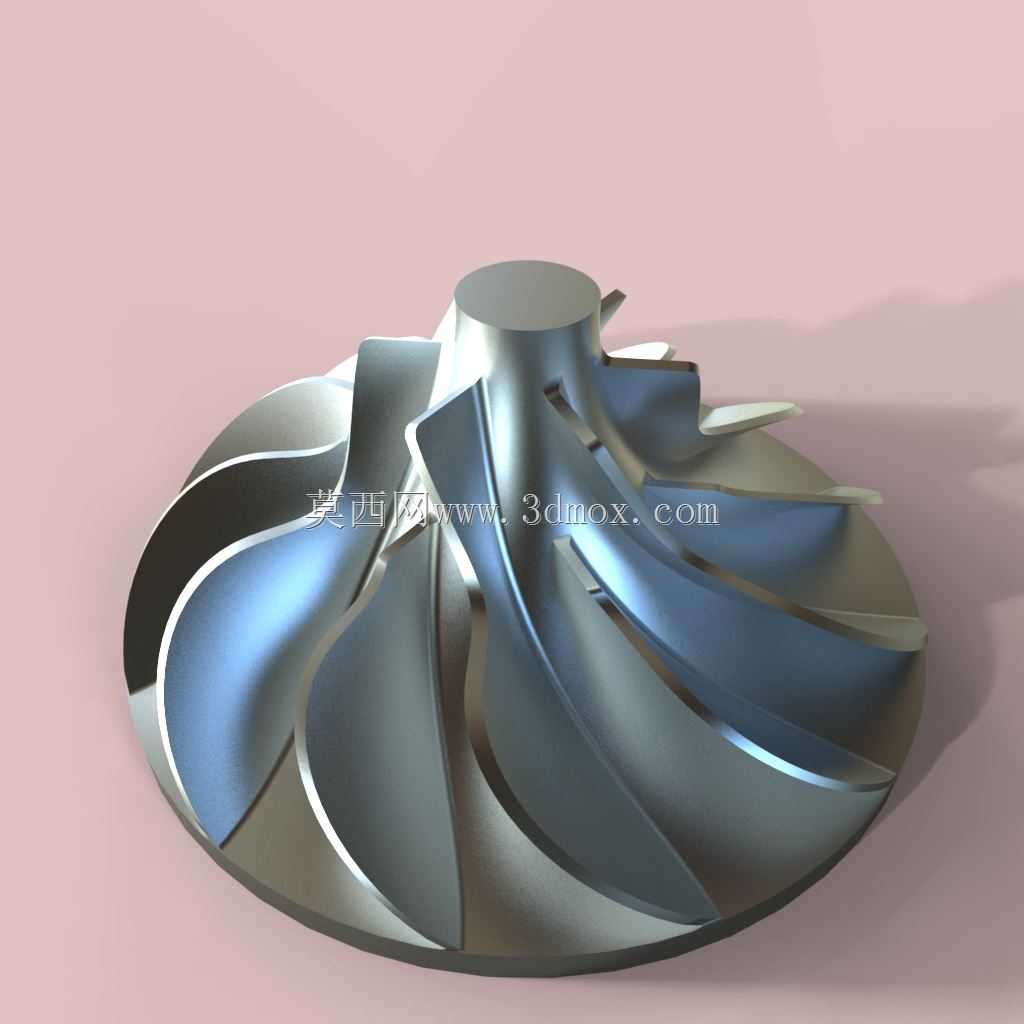

这类离心式涡轮转子常配套在透平膨胀机、小型涡轮增压装置、高速流体输送设备中，核心作用是通过高速旋转完成流体动能与机械能的转换，在工业动力回收、小排量增压进气、低温制冷膨胀端等场景都有广泛应用。设计这类转子时，首先要匹配对应工况的流体参数，叶片的型线采用三元流设计逻辑，每一片叶片的曲面弧度都经过流场仿真迭代，避免流体在叶道内产生涡流损失，同时兼顾旋转状态下的应力分布，让叶片根部的应力集中系数控制在材料许用范围内。从结构上看，转子中心的凸台是安装定位基准，与主轴配合的轴孔需要严格控制同轴度，端面的贴合平面要保证平面度要求，避免高速旋转时产生动不平衡量。叶片采用长短叶片间隔排布的结构，这种设计既能保证叶道内的流体通流效率，又能减少叶片入口处的气流冲击，相比等长叶片结构，能在相同外径下提升10%左右的通流能力，同时降低旋转时的气动噪声。转子的整体外径适配常规的蜗壳安装尺寸，轴向安装高度需要匹配壳体内部的腔室深度，安装时要保证转子端面与壳体密封件的间隙在设计值范围内，间隙过大会导致流体泄漏降低效率，间隙过小则容易在高速旋转时发生碰磨故障。叶片的前缘做了圆角钝化处理，避免加工过程中产生应力缺口，同时降低流体中微小杂质对叶片前缘的冲蚀磨损，延长转子的使用寿命。在建模过程中，所有曲面都要保证G2连续，避免出现曲率突变的位置，否则不仅会影响流场稳定性，还会在后续数控加工时出现刀路顿挫，导致叶片表面加工质量不达标。这类转子做动平衡校验时，需要在两个校正平面上去重，去重位置选在转子轮盘的外缘端面，不能破坏叶片的工作型面，保证最终的动平衡精度达到G2.5级以上，满足每分钟数万转的高速运行要求。轮盘的背面采用锥面过渡结构，既可以降低转子整体的转动惯量，提升动态响应速度，又能保证轮盘整体的结构刚度，避免高速旋转时轮盘产生过大的径向变形。
