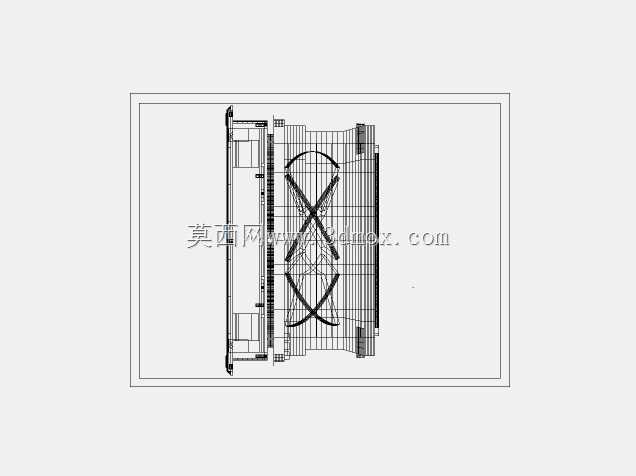

200mm规格带过滤结构机柜排气扇设计

　　在工业电气柜、通讯基站机柜、自动化设备控制柜这类长期密闭运行的设备场景里，散热与防尘始终是结构设计阶段需要平衡的核心矛盾点——单纯靠开孔自然通风，会让外界的粉尘、纤维、潮气直接进入柜内，堆积在电路板、接线端子、功率元件表面，轻则造成接触不良、散热效率下降，重则引发绝缘击穿、元件烧毁的故障；如果完全做密闭结构，柜内变频器、伺服驱动器、变压器这类发热元件工作时产生的热量无法散出，会让柜内温度持续高于元件允许的工作阈值，大幅缩短器件使用寿命，甚至触发过热保护导致设备停机。这款带过滤器的排气扇，就是针对这类场景开发的一体化通风散热组件，把排风动力与进气过滤的功能做了集成化设计，不需要额外搭配独立的过滤框与风机支架，能直接适配标准机柜的安装开孔，大幅减少现场安装的配套加工工作量。

　　从实际功能逻辑来看，这款组件的核心作用是在柜体内外建立可控的定向空气流：排气扇部分负责将柜内积聚的热空气主动抽出柜外，让柜内形成微负压状态，外界的空气只会在压力差作用下，经过配套的过滤介质才能进入柜内，既完成了柜内外的空气交换带走热量，又能拦截空气中的悬浮杂质，避免粉尘进入柜内附着在电气元件上。和普通不带过滤的排气扇相比，这种集成结构不需要在柜体其他位置单独开设进风过滤口，整体的防护一致性更好，也避免了多开孔带来的柜体强度下降、密封点位增多的问题。

　　设计层面上，这款排气扇采用了轴流式的风轮结构，风叶的曲面角度经过匹配调校，在保证足够排风量的前提下，尽可能降低运行时的风阻噪音与气流紊流——毕竟很多安装场景是在车间现场、办公区配套的设备间，过大的运行噪音会影响周边的作业环境。过滤部分采用了多层复合的过滤介质，外层是粗效的滤网拦截大颗粒的粉尘、纤维碎屑，内层是细密的过滤层拦截更细小的浮尘，过滤介质的安装采用抽拉式的卡扣结构，后期维护时不需要把整个排气扇从柜体上拆下来，只需要打开滤网卡扣就能抽出滤网进行清洁或者更换，大幅降低后期运维的工作量。扇体的外框采用了阻燃级的工程塑料材质，一方面绝缘性能好，不会和柜体的金属部分产生导电风险，另一方面材质本身的耐候性强，在-10℃到60℃的常规工作环境下不会出现脆化、变形的问题，适配绝大多数工业场景的环境温度要求。

　　安装边界上，这款排气扇的外形适配200×200mm的标准机柜开孔，安装时只需要在柜体侧壁或者顶板开出对应尺寸的方孔，把扇体从外侧嵌入开孔，用配套的卡扣或者自攻螺丝就能完成固定，不需要额外做焊接或者复杂的支架加工。扇体的整体厚度控制在合理范围内，不会过多占用柜内或者柜外的安装空间，哪怕是柜内布线比较密集的场景，也不会和柜内的线槽、元件产生干涉。接线部分预留了标准的接线端子，能直接适配柜内常见的220V交流供电回路，不需要额外搭配转接模块，接线完成后把端子护盖扣好就能满足绝缘防护要求。

　　在实际选型应用中，这款组件可以根据柜内的总发热量来匹配安装数量，单台的排风量可以满足常规功率等级控制柜的散热需求，如果是发热量大的变频柜、电源柜，可以多台并排安装，分别布置在柜体的上部区域——因为热空气本身会向上流动，把排气扇布置在柜体上部，能更高效地把积聚在顶部的热空气抽出，进风的路径自然从柜体下部进入，形成下进上出的合理气流组织，让整个柜内的温度场更均匀，避免出现局部热量积聚的死角。和单独采购风机、过滤棉、安装框自行组装的方案相比，这种一体化的组件在设计阶段就已经匹配好了风路与过滤的阻力匹配，不会出现自行组装时过滤棉阻力过大导致风机实际排风量大幅衰减的问题，也避免了不同厂家配件尺寸公差不匹配导致的安装缝隙、密封不严的问题，能让结构设计人员在选型时直接确定安装尺寸与性能参数，不需要反复做适配验证，缩短设备的整体设计周期。

　　从结构细节来看，扇叶与外框之间的间隙控制在合理范围，既不会因为间隙过小导致运行时出现擦碰异响，也不会因为间隙过大造成气流回流损失排风效率。电机部分采用了含油轴承的静音电机，运行寿命长，不需要定期加注润滑油维护，电机的固定结构做了减震设计，能减少电机运行时的振动传递到柜体上，避免产生共振噪音。过滤框与扇体的结合处做了密封海绵条，能保证外界未经过滤的空气不会从安装缝隙直接进入柜内，保证整体的防护等级达到常规工业设备的使用要求。
