平板式太阳能集热储热一体化装置

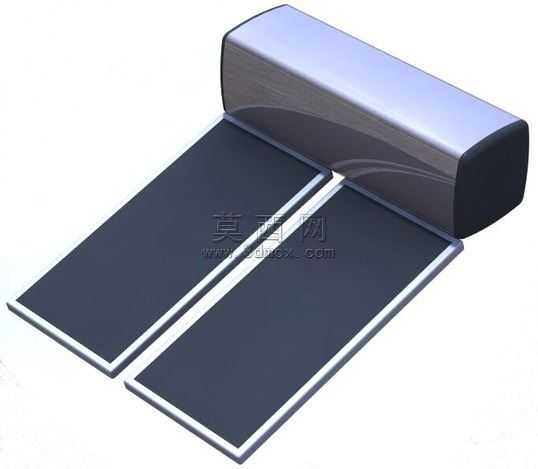

本作品为平板式太阳能集热储热一体化装置的三维建模成果，建模阶段采用自顶向下的设计思路，先完成整体功能区块的比例划分，确定上部储热舱体与下部两块平板集热板的尺寸比例与安装位置，再逐步细化各部件的细节结构。建模过程中对储热舱体采用圆角过渡的长方体构型，两端做圆弧封边处理，既还原了实体产品的圆润外观，也兼顾了储热舱内部容积的合理性，舱体与集热板的连接部位做了平滑的曲面过渡，模拟实际产品中的管路衔接与结构支撑设计。下部两块平行排布的平板集热板，建模时严格区分边框结构与集热芯层区域，边框采用带斜切角的薄型长方体构型，还原平板集热器的铝合金边框装配特征，芯层平面做平整化处理，预留出集热流道的排布空间，两块集热板之间预留均匀间隙，模拟实际安装时的检修与通风间距。材质渲染阶段，上部储热舱体外壳赋予哑光银灰色金属材质，模拟镀锌钢板或铝合金外壳的磨砂质感，搭配低粗糙度的反射效果，还原金属外壳的真实光影表现；集热板边框赋予亮面银色金属材质，与舱体外壳形成质感区分，集热芯层赋予深黑色高吸收率的哑光材质，模拟太阳能集热板的选择性吸收涂层特性，弱化反光效果以突出集热功能属性。整体渲染采用柔和的漫反射光源，搭配轻微的环境遮蔽效果，清晰呈现装置各部分的结构层次与衔接关系，既保证外观展示的直观性，也准确还原了该类太阳能热利用装置的结构特征，可用于产品方案展示、结构原理演示等场景，模型各部件的比例协调，结构逻辑符合平板太阳能集热储热设备的实际设计规范，无结构错位或比例失衡问题。
