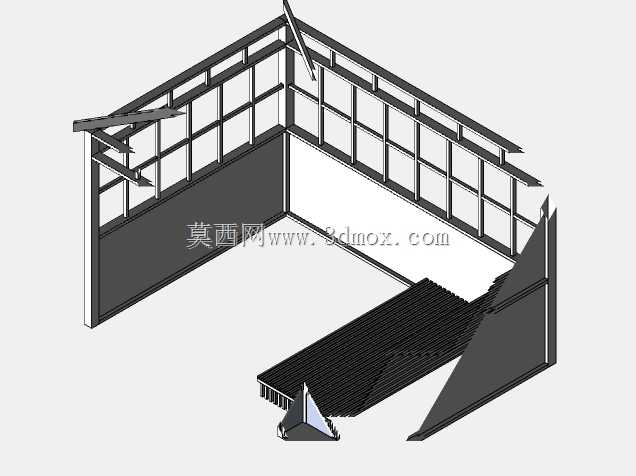

L型转角按摩浴缸钢结构框架设计

　　竖向龙骨的高度比浴缸完成面低20mm，给饰面材料的厚度留足调整余量，避免后期饰面高出缸面出现积水倒灌的问题。框架底部设置了可调式支撑脚，支撑脚的调节行程预留30mm，能够适配卫浴间地面的找平误差，安装时不需要额外做地面垫高处理，通过调整支撑脚高度就能保证整个框架的水平度，避免浴缸安装后出现积水往一侧偏移的问题。在转角拼接位置，设计了斜向加强撑，因为L型结构的转角处是受力薄弱点，人进出浴缸时的踩踏荷载、缸体满水时的侧向挤压力都会集中在转角区域，斜向加强撑采用同规格矩形钢管切角焊接，把两个方向的主梁连接成整体受力体系，避免长期使用后转角位置出现焊缝开裂、框架变形的问题。框架的内侧设置了管线固定支架，支架沿主梁内侧间隔布置，这套L型转角布置的按摩浴缸钢结构框架，主要适配小户型卫浴空间、民宿套间、酒店转角卫浴区的嵌入式按摩浴缸安装需求，区别于常规一字型浴缸的安装结构，转角布局能充分利用卫浴间的边角闲置空间，在不占用核心通行区域的前提下，拓展泡澡区域的使用面积，同时为按摩喷嘴、循环管路、给排水管线预留充足的布设空间。从结构设计逻辑来看，整个框架采用矩形钢管做主体承力构件，沿L型的两个边布置纵向主梁，主梁间距控制在400mm以内，匹配常规亚克力浴缸缸体的底部支撑点分布，避免缸体长期盛水后出现局部下沉变形。框架的侧边设置竖向龙骨，龙骨外侧预留了装饰面板的安装挂点，既可以后期挂装瓷砖、石材饰面，也能适配成品亚克力裙边的卡扣安装，

　　按摩浴缸的进水管、回水管、喷嘴供电线缆都可以通过这些支架固定，避免管线直接贴在缸体背面，长期受缸体温度影响出现老化加速的问题，同时也给后期管线检修预留了操作空间，不需要把整个浴缸抬起来就能排查管线故障。在框架的入口位置，也就是L型的缺口处，设计了可拆卸的踏步支撑结构，踏步采用格栅式钢板铺设，表面做防滑处理，踏步的高度比卫生间完成地面高150mm，适配常规按摩浴缸的缸体高度，方便老人、小孩进出浴缸，踏步的支撑结构和主框架采用螺栓连接，后期如果需要更换踏步或者调整踏步高度，可以直接拆卸，不需要破坏主框架的焊接结构。整个框架的所有焊接位置都做了打磨除锈处理，表面喷涂防锈漆，因为卫浴间长期处于高湿度环境，普通钢材如果不做防锈处理，

　　两三年就会出现锈蚀掉渣的问题，防锈处理后框架的使用寿命能达到15年以上，匹配按摩浴缸的整体使用周期。从安装边界来看，整个框架的外轮廓尺寸比浴缸的实际外轮廓尺寸大10mm，给安装时的微调留足间隙，框架靠墙的一侧设置了固定角码，安装时可以通过膨胀螺栓把角码固定在墙面，避免整个框架出现侧向位移，角码上开了长圆孔，能够适配墙面的不平整误差，不需要在安装时反复扩孔。框架的底部预留了给排水管线的穿孔位置，穿孔处做了橡胶护圈，避免管线穿过钢材边缘时被割破，同时也能起到密封作用，防止卫浴间的积水顺着管线缝隙流到框架底部滋生霉菌。在喷嘴对应的框架位置，都预留了安装缺口，缺口尺寸比喷嘴的安装法兰大20mm，安装喷嘴时不需要在现场切割框架，

　　直接把喷嘴从缺口位置穿入缸体固定即可，能大幅缩短现场安装的工时。整个框架的受力计算按照满水荷载加200kg的动荷载设计，也就是考虑缸体放满水后，同时容纳两个成年人使用的极端荷载情况，主梁的挠度控制在1/500以内，保证人站在浴缸边缘或者踏步上时，不会出现明显的晃动感。和传统的砖砌浴缸基座相比，这种钢结构框架重量更轻，不会对卫生间的楼板造成额外的荷载压力，尤其是对于高层住宅的卫生间，楼板的承重荷载有限，砖砌基座加上瓷砖饰面的重量每平米能达到300kg以上，而钢结构框架每平米的重量不到50kg，荷载优势非常明显，同时钢结构框架的施工速度更快，现场只需要按照标记的位置固定膨胀螺栓，调整支撑脚水平就能完成安装，不需要等待水泥沙浆凝固，能大幅缩短卫浴装修的工期。另外，钢结构框架的可拆卸性更好，如果后期需要更换浴缸或者检修管线，只需要拆掉外侧的装饰面板就能操作，而砖砌基座一旦砌筑完成，后期检修就必须砸掉部分砌体，维护成本非常高。在细节设计上，框架的所有外露钢材边缘都做了倒圆角处理，避免安装过程中划伤施工人员，也防止后期检修时割破管线或者装饰材料。框架的支撑脚底部设置了橡胶减震垫，一方面能起到防滑作用，另一方面能缓冲按摩水泵运行时产生的震动，避免震动通过刚性连接传递到墙面和地面，产生低频噪音影响使用体验。
