高压输电线路400KV铸造分接钳结构

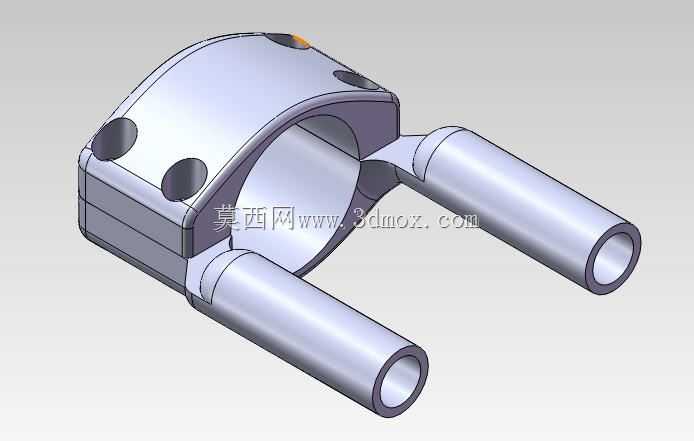

　　在超高压输电线路的架设、运维作业场景中，这类400KV电压等级的分接钳是导线接续、引流分支作业里的核心受力金具，区别于低压线路的普通接续件，它需要同时满足大载流导通、长期户外抗腐、结构抗疲劳、安装便捷性这几个核心工程要求，整个零件采用铸造工艺成型，也是考虑到这类异形受力结构如果采用焊接拼合，会在焊缝位置出现应力集中，长期承受导线风振、温度形变带来的交变载荷时容易出现开裂失效，一体铸造成型的壳体可以让应力流线沿着零件轮廓连续分布，大幅提升长期运行的结构可靠性。从结构设计逻辑来看，整个零件分为两个核心功能区段，下半部分是对合式的环形夹持腔，这个腔体的内径尺寸是严格匹配对应规格的钢芯铝绞线外径设计的，安装时两个半环对合包裹住主导线，

　　腔体上预留的四个沉孔是用来穿装锁紧螺栓的，螺栓拧紧后夹持腔内壁会和导线外表面形成足够的抱紧力，一方面保证接触电阻满足大载流要求，避免长期通电出现接触位置过热烧蚀，另一方面也能承受导线舞动、覆冰带来的轴向拉拽力，防止分接钳在线路上出现滑移脱落。从夹持腔向侧方延伸出的两个平行空心圆柱柄，是用来固定引流分支导线的结构，空心的内腔设计一方面可以降低整个零件的自重，减少高空作业时的安装负重，也能减少金具自身对导线带来的额外集中载荷，另一方面圆柱柄的端部可以和引流线的压接端头配合，通过压接或者螺栓紧固的方式实现分支引流的导通，两个平行柄的间距是经过受力核算的，既保证分支导线引出后和主导线之间保持足够的电气安全间隙，避免高电压下出现空气击穿放电，

　　也能让两个分支线的受力均匀传递到夹持主体上，不会出现单侧受力偏载导致的夹持松动。在设计铸造工艺结构的时候，整个零件的壁厚是做了均匀化处理的，所有转角位置都设计了足够大的铸造圆角，避免铸件在冷却过程中出现缩孔、冷隔这类铸造缺陷，夹持腔和圆柱柄衔接的位置做了局部加厚的加强结构，因为这个位置是整个零件受力最复杂的区域，安装时的螺栓预紧力、导线的拉拽力、风振带来的交变弯矩都会集中在这个衔接区域，局部加厚的结构可以把集中应力分散到更大的壳体面积上，避免应力峰值超过铸件材料的许用应力。考虑到超高压线路的金具会长期暴露在野外环境，经受日晒雨淋、大气腐蚀、温差变化的影响，铸造后的零件表面会做相应的防腐处理，结构设计上也避免了容易积水的朝上凹槽，

　　所有外露面都做了一定的倾斜角度，让雨水可以自然流淌不会积存，减少局部腐蚀的诱因。从安装边界来看，整个零件的外轮廓尺寸是适配高压带电作业工具的操作范围设计的，两个半环的对合面做了定位止口，安装时可以快速对齐，不需要反复调整位置，适配高空作业时操作空间有限、作业时间受限的场景，锁紧螺栓的位置也都设置在工具可以方便触及的方位，不需要额外调整金具角度就能完成拧紧操作。和普通的螺栓式线夹不同，这种分接钳的夹持腔内壁没有做尖锐的防滑齿，因为超高压导线的外层铝线如果被防滑齿压伤，会在长期运行中出现断股问题，反而影响线路寿命，所以设计上是通过足够的接触面积和均匀的抱紧压力来实现摩擦力和导电接触的平衡，既保证夹持可靠，也不会损伤导线本体。在载流能力的匹配设计上，整个零件的导电截面是按照400KV等级对应的最大持续载流量核算的，所有导电接触面的面积都留了足够的裕度，即使在夏季高温、导线满负荷运行的工况下，金具自身的温升也不会超过规程允许的范围，避免出现过热引发的线路故障。
