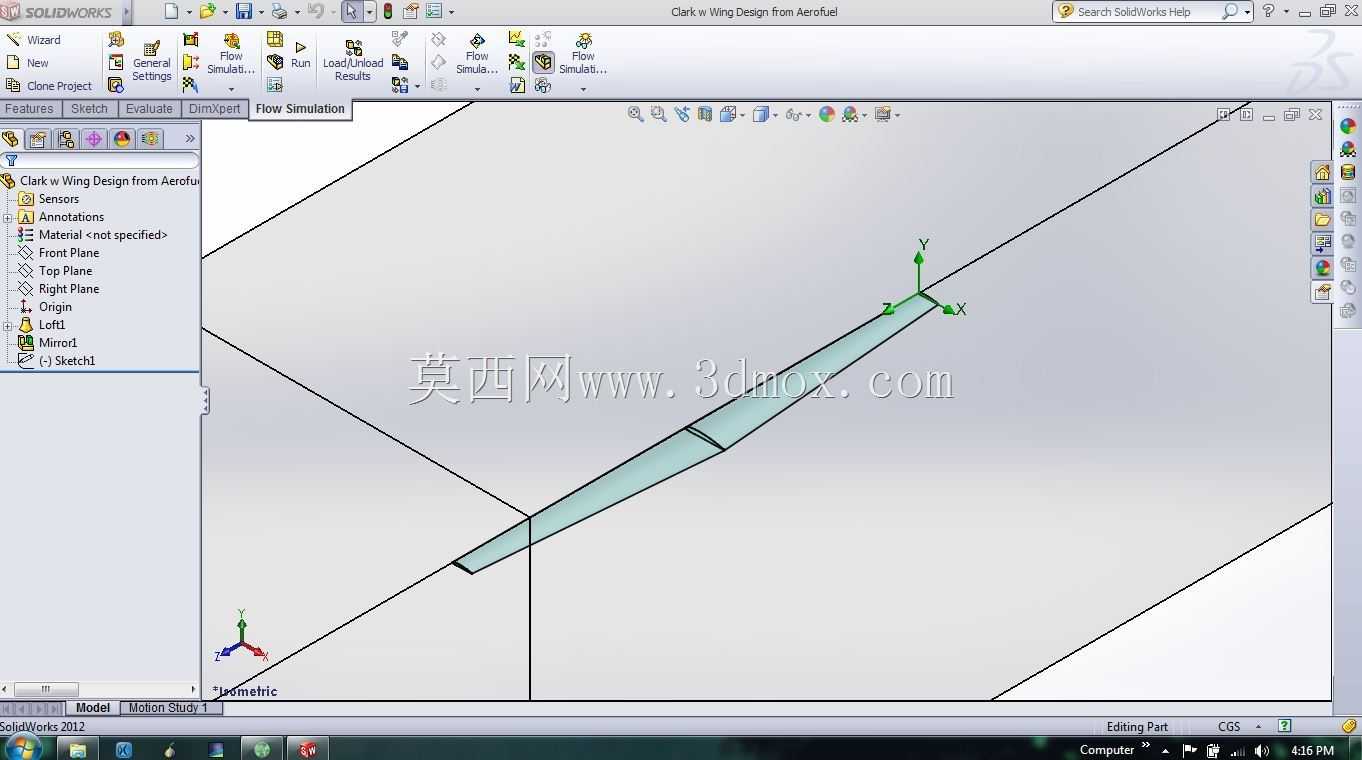

Clark翼型低速机翼结构三维设计

　　在轻型固定翼无人机、低速通航实验机的气动部件选型阶段，机翼的翼型选择直接决定整机升阻比、低速失速特性与巡航效率，本次设计采用经典Clark Y翼型作为基础翼型，针对低速飞行场景的使用需求完成机翼段的结构建模与气动外形适配。日常作业场景中，这类翼段常应用于起飞重量20kg以内的固定翼测绘无人机、航模实验平台以及小型载人实验飞行器的外翼段，核心作用是在0-120km/h的飞行速度区间内提供稳定升力，同时兼顾低速大迎角下的气流附着特性，避免低空作业时突发失速引发的飞行事故。

　　从实际使用需求出发，设计阶段首先明确了机翼的安装边界约束：翼根处需匹配机身侧的翼梁对接接口，预留标准的翼梁连接槽与蒙皮铆接边，翼尖处做了切尖修形处理，降低翼尖涡诱导阻力的同时，减少地面转运过程中翼尖磕碰损坏的概率。翼型的相对厚度设置为12%，这个厚度区间既能够保证翼内部有足够空间布置翼梁、燃油管路或者航电设备走线，也不会因为翼型过厚导致高速巡航时压差阻力陡增。翼面的扭转角设置为2度外洗，也就是从翼根到翼尖翼型安装角逐渐减小，这个设计细节是为了让大迎角飞行时机翼根部先失速，保证翼尖的副翼操纵面始终处于有效气流范围内，避免失速时出现横向操纵失效的问题。

　　结构设计层面，机翼采用常规的梁式受力布局，主翼梁布置在翼型最大厚度位置，也就是弦长30%的站位处，这个位置是翼型升力作用线的集中区域，主翼梁承担绝大部分的弯曲载荷，后翼梁布置在弦长70%站位，主要承担襟翼、副翼等操纵面的铰链载荷与部分剪切载荷。翼肋的间距按照150mm等距布置，既能够保证蒙皮在气动载荷作用下不会出现过大的局部凹陷，也不会因为翼肋过密导致整机重量超标。蒙皮采用等厚度设计，在翼根区域做了局部加厚处理，匹配翼根处更高的应力集中水平，避免飞行过程中翼根连接处出现结构疲劳裂纹。

　　针对流场适配的设计细节，机翼前缘做了半径1.2%弦长的钝化处理，相比尖锐前缘的翼型，钝化前缘在低空遇到紊流、雨滴或者沙尘干扰时，气流更不容易发生提前分离，能够提升复杂气象条件下的飞行稳定性。机翼后缘的操纵面铰链线做了阶差修形，避免操纵面偏转时在铰链位置出现气流分离导致的操纵效率下降。在建模过程中，翼面的曲面连续性严格保持G2连续，整个翼面不存在曲率突变的区域，能够减少附面层的湍流发展，降低巡航阶段的摩擦阻力。

　　从安装适配的角度来看，该翼段的对接接口采用标准化设计，翼根处的连接孔位按照通用航空的标准间距布置，能够直接匹配多数轻型无人机与实验机的机身翼台接口，不需要额外做转接结构设计。机翼的展弦比设置为8，这个参数是在低速升阻特性与结构重量之间做的平衡选择，展弦比过大虽然能进一步提升升阻比，但会导致翼根弯矩大幅增加，需要更强的翼梁结构，带来不必要的重量惩罚；展弦比过小则会导致诱导阻力过高，降低巡航阶段的续航时间。

　　实际工程应用中，这类翼段在完成建模后，可直接导入流场仿真模块做气动特性验证，校核不同迎角、不同飞行速度下的升力系数、阻力系数与俯仰力矩系数，也可以导入结构仿真模块校核翼梁、翼肋的应力分布与变形量，优化结构壁厚，在保证结构强度满足2.5g过载使用要求的前提下，尽可能降低机翼的结构重量。设计过程中特意规避了复杂的曲面异形结构，所有的翼肋、翼梁都采用平面板材加工即可成型，蒙皮可采用热压成型或者3D打印直接制作，能够降低小批量试制阶段的加工成本，缩短原型机的制作周期。
