PG45带方形安装支架的直流驱动电机

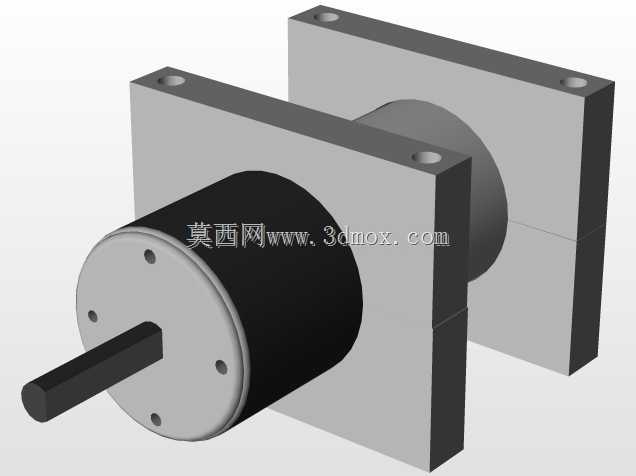

　　做小型自动化设备结构设计的同行应该都碰到过这类场景：设备内部动力单元的安装空间被周边的传感器、走线槽、传动轮组挤压得十分局促，既要保证电机输出轴和负载端的同轴度，又要避免电机本体运行时的振动传导到机架上影响检测精度，这时候带一体化安装支架的PG系列电机往往是选型清单里的优先项。这款PG45规格的带架电机，首先在安装边界上做了很务实的适配：配套的方形安装法兰采用双侧板式结构，两块平行的安装板通过定位止口和电机本体的机壳端面卡合固定，每块法兰板的四个角都预留了沉头安装孔，孔位的中心距严格匹配小型输送线、桌面级分拣机构、教学实验台架常用的2020、3030铝型材安装孔距，不需要额外加工转接板就能直接锁付在型材机架上，能省掉不少二次加工的工序。

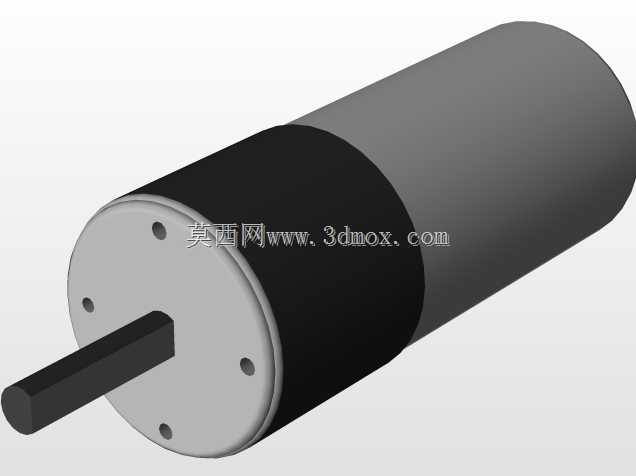

　　从实际用途来看，这款电机的输出轴采用单出轴D型切面设计，轴径和常见的同步带轮、小型联轴器、齿轮传动组的内孔规格完全适配，不需要额外做轴套衬套就能直接装配件，输出端的端盖上均匀分布了四个螺纹孔，既可以用来固定前端的防尘端盖，也能在需要加装编码器、刹车模块的时候直接锁付附件，不用在机壳上重新打孔攻丝。很多人做设计的时候容易忽略电机安装的应力问题，这款的支架和电机本体之间不是硬刚性连接，两块安装板和机壳的接触位置预留了微小的配合间隙，锁付螺丝的时候可以通过调整螺丝的锁紧力矩，让电机轴的中心和安装面的垂直度误差控制在0.02mm以内，避免因为安装别劲导致电机运行时轴承磨损加快、输出轴窜动的问题。

　　在功能特性上，这款电机的机壳采用滚花防滑设计，既可以在需要调整安装角度的时候增大摩擦力方便对位，也能在电机长时间运行时通过滚花的表面积增大提升散热效率，比光滑机壳的同规格电机温升能低3-5摄氏度，适合在设备内部密闭、通风条件一般的安装场景下使用。支架的厚度做了针对性加强，两块安装板的厚度都达到了5mm，即使电机在额定负载下频繁正反转，也不会出现支架变形、安装孔位滑牙的问题，之前做过同类型无支架电机的装机测试，用薄铁片做转接架的话，连续运行三个月就会出现支架共振的异响，换成这种一体化加厚支架的结构，运行噪音能降低至少6分贝。

　　设计思路上，这款结构没有做多余的花哨造型，所有的结构特征都围绕安装便捷、运行稳定两个核心需求展开：输出轴的伸出长度刚好匹配常用联轴器的锁紧长度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短没法装传动件；安装板上的沉头孔深度刚好能把M4的内六角螺丝头完全埋入板内，不会出现螺丝头突出板件刮碰周边走线或者其他部件的问题；电机尾部的端盖和支架的后安装板之间预留了10mm的间隙，既方便尾部的电源线走线弯折，也能给尾部加装散热风扇留出足够的空间，不用因为间隙不够被迫磨改支架。

　　实际选型的时候要注意，这款带支架的电机整体安装长度比同规格无支架电机长了两个支架板的厚度，在排布设备内部空间的时候要提前预留好轴向的安装尺寸，径向尺寸上因为方形法兰的四个角是直角结构，安装的时候要注意周边的部件不要和法兰角产生干涉，如果是在圆弧型的安装舱内使用，可以把法兰的四个角做小倒角处理，不会影响安装强度。另外支架上的安装孔是通孔设计，既可以从正面锁螺丝固定到机架上，也可以从背面穿螺丝把电机吊装在安装板下方，适配正装、倒装、侧装多种安装姿态，能满足不同设备布局的安装需求，不管是做小型传送带的动力驱动，还是做智能小车的行走动力，或是做自动化夹具的开合动力，这款结构的安装适配性都能覆盖大部分小型动力单元的使用场景。
