无黄铜结构微型驱动马达三维结构

　　日常做小型精密传动结构选型时，常遇到需要规避黄铜材质的应用场景，比如强磁干扰环境、特定化学介质接触工况，或是对非铁磁材质有明确要求的检测设备内部，这类场景下常规含黄铜构件的马达会直接被排除，这套无黄铜马达的结构设计，刚好适配这类特殊需求的动力输出场景。从实际应用端来看，这类马达常被嵌入小型检测仪器、精密传感装置、微型执行机构内部，作为核心动力输出单元，负责带动小负载的回转部件做定速或调速转动，因为不含黄铜构件，在靠近磁敏传感元件安装时，不会因为材质的导磁特性干扰传感信号精度，在接触弱腐蚀气态介质的工况下，也能避免黄铜构件易氧化锈蚀的问题，延长设备内部动力单元的维护周期。

　　拆解这套结构的设计逻辑，首先是材质替换后的结构强度补偿，常规微型马达里常采用黄铜做轴承衬套、端盖定位嵌件，去掉黄铜材质后，设计中采用了高强度工程塑料搭配硬化不锈钢的组合来替代原有黄铜构件的功能：端盖的安装定位法兰直接采用不锈钢一体切削成型，轴承配合位做了镜面研磨处理，保证回转精度的同时，避免了不同材质热胀系数差异带来的配合间隙变化；转子支撑的衬套采用自润滑工程塑料，内嵌不锈钢衬圈，既保留了自润滑特性降低转动摩擦阻力，又避免了黄铜衬套长期磨损产生的金属碎屑掉落，影响周边精密元件的正常工作。

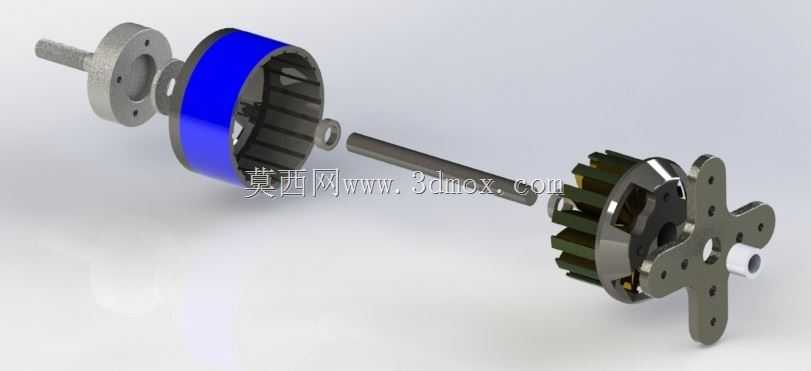

　　从外形安装边界来看，这套马达的主体外径适配常规微型驱动的安装尺寸，两端的输出轴做了双出轴设计，一端可以直接连接负载回转件，另一端预留了编码器安装位，方便做闭环转速控制；端盖上的安装孔采用十字分布的通孔设计，既可以从前端穿螺丝固定到安装基板上，也可以反向从基板后侧穿螺丝锁紧，适配不同的设备内部安装空间；定子外侧的蓝色包覆层是绝缘防护层，直接包裹定子铁芯，既做电气绝缘防护，也能避免定子铁芯直接接触周边金属构件产生短路风险，包覆层的厚度控制在1mm以内，不会额外增加马达的径向尺寸，保证原有安装位的兼容性。

　　结构细节上，转子部分采用多极磁钢直接粘接在转子铁芯上，没有采用黄铜做磁钢的固定压圈，而是用不锈钢卡圈配合耐高温结构胶做双重固定，避免高速转动时磁钢甩出，同时卡圈做了动平衡去重处理，保证马达在额定转速下转动时的振动量控制在极小范围内，不会带动周边精密部件产生共振；后端的出线位做了径向开槽设计，引线可以从径向直接引出，不需要在轴中心做穿线孔，既简化了轴的加工工艺，也避免穿线孔带来的轴强度削弱问题，引线槽的边缘做了圆角倒钝处理，不会刮破引线的绝缘层，提升长期运行的可靠性。

　　实际做三维建模时，所有配合位的公差都按照精密机械配合做了预留，轴承安装位采用过渡配合公差，端盖和主体的连接位采用小间隙配合加定位销的结构，保证装配后端盖的同轴度，避免转子转动时出现扫膛问题；所有棱角位置都做了最小0.2mm的倒角处理，既避免加工时的应力集中，也防止装配过程中锋利边角割伤操作人员或是损坏周边的线材、密封件。这类无黄铜结构的马达，在对材质有特殊限制的精密设备里，能直接替换同尺寸的常规微型马达，不需要改动原有设备的安装结构，大幅降低特殊工况下的动力单元改造成本，建模时还原的所有结构细节，都能直接用于后续的工程出图、装配干涉校验，以及设备整体的动态运动仿真，提前验证马达和周边构件的运动间隙，避免实际装配时出现尺寸干涉问题。
