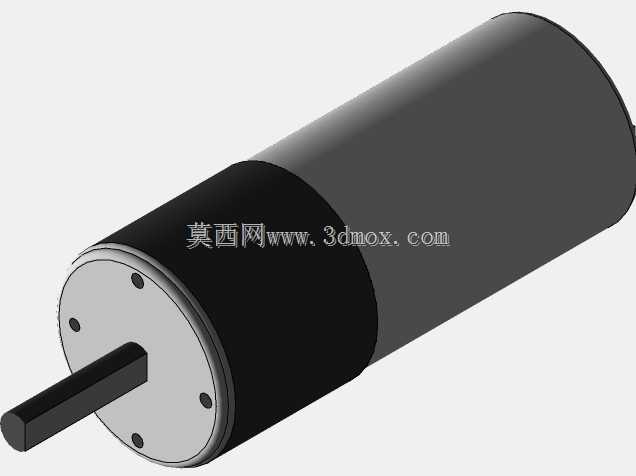

带输出轴圆柱型有刷直流动力电机

　　这款圆柱型动力输出部件，在小型自动化执行机构、桌面级机器人动力单元、小型输送线驱动端、智能装备末端执行模块中都有广泛适配空间，日常做设备选型时，这类小尺寸动力件往往是紧凑型设备动力方案里的高频选择。从结构设计逻辑来看，整体采用同轴式布局，输出轴与壳体中心完全重合，能最大程度降低传动过程中的径向跳动，输出端采用圆形端盖配合圆周均布的安装孔位，端盖与主壳体采用过盈配合加周向定位的结构，既保证壳体内部的防护密封性，也能让端盖承受输出轴带来的径向载荷时不会出现移位。主壳体采用光滑圆柱面设计，没有额外的突出安装耳，适配两种主流安装方式：一种是通过抱紧式安装座将圆柱壳体完全箍紧固定，适合需要调整电机轴向安装位置的场景，

　　安装时可以根据设备内部的空间余量灵活调整电机的轴向伸入长度，不会因为固定安装耳的位置限制导致布局卡壳；另一种是通过端盖上的四个均布安装孔直接锁付在设备安装立板上，这种安装方式的定位精度更高，输出轴与安装板的垂直度更容易保证，适合对输出轴同轴度要求较高的直连传动场景。输出轴采用D型截面设计，区别于普通圆形光轴，D型切面可以和配套的传动轮、联轴器的D型孔直接配合，不需要额外加工键槽，也能有效避免传动过程中轴与连接件之间出现打滑空转的问题，轴伸长度经过适配性设计，既可以直接安装小型同步轮、齿轮做直接传动，也可以搭配微型联轴器连接后续的减速模块或者负载端，不会因为轴伸过短导致连接件无法固定，也不会因为轴伸过长增加悬臂长度带来的轴端跳动问题。

　　从实际使用的功能特性来看，这类电机的扭矩输出特性偏中高转速低扭矩区间，适合搭配行星减速箱或者齿轮减速组使用，将转速降低后提升输出扭矩，适配小型负载的驱动需求，内部的转子与定子采用同轴排布，转动惯量控制在较低水平，启动响应速度快，正反转切换时的迟滞小，适合需要频繁换向、启停的工作场景。设计过程中对壳体的外径尺寸做了统一化处理，适配市面上常规的抱紧安装座标准尺寸，不需要单独定制安装夹具，端盖上的安装孔孔距也符合小型电机的通用安装规范，选型替换时不需要重新加工设备上的安装孔位，能大幅缩短设备改型、维修替换的周期。壳体表面做了哑光氧化处理，既可以提升壳体的散热效率，在长时间连续运行时能把内部绕组产生的热量快速通过壳体散发到外界环境中，

　　避免内部温度过高导致绕组绝缘层老化加速，也能提升壳体表面的耐磨性能，在安装抱紧座时不会因为夹紧力导致壳体表面出现划伤掉漆的问题。输出轴的端面做了倒角处理，安装传动件时可以起到导向作用，不需要反复对准孔位就能快速把连接件套入轴端，提升装配效率，轴的根部做了退刀槽结构，避免端盖处的轴承与轴肩出现应力集中，长时间承受径向载荷时不会在轴根位置出现断裂隐患。在做三维建模时，这类部件的建模重点在于保证安装尺寸的精准度：端盖安装孔的位置度、输出轴D型切面的尺寸公差、壳体圆柱面的圆度、轴伸长度的尺寸边界都需要严格控制，因为这些尺寸直接决定了该模型导入装配体后是否能和周边的安装座、传动件、端板完成正确的装配配合，不会出现干涉或者安装间隙过大的问题。建模时特意还原了端盖上的固定螺丝沉孔结构，装配时可以直观看到螺丝锁付后的空间余量，避免螺丝过长顶到电机内部的转子结构，也能提前确认螺丝头是否会突出端盖表面和周边的结构件产生干涉。对于结构设计从业者来说，这类标准动力件的三维模型不需要做内部绕组、换向器等细节的还原，只需要把外部的所有安装尺寸、外形边界、配合特征做精准还原，就能满足装配校验、运动仿真、布局设计的需求，在做设备整体布局时，可以直接把该模型导入装配环境，提前规划电机周边的走线空间、散热空间、维护拆卸空间，避免后期加工装配时出现电机装不进去、维护时拆不下来的问题。
