星型布局六缸径向动力装置结构设计

　　在轻型通航动力、早期航空动力装置以及小型特种动力设备的应用场景中，径向发动机凭借其紧凑的径向布局、优异的风冷散热效率以及较短的动力输出路径，始终占据着特定的应用席位。这款六缸径向动力装置的结构设计，完全围绕径向引擎的核心工作逻辑展开，六个气缸以输出曲轴为中心呈等角度星型辐射排布，从根源上缩短了曲轴的受力跨度，相比直列多缸引擎，曲轴的弯曲载荷可降低四成以上，同时所有气缸均暴露在外部气流路径中，无需复杂的水冷管路结构即可实现高效散热，非常适合对自重、结构复杂度有严格要求的轻型动力场景。

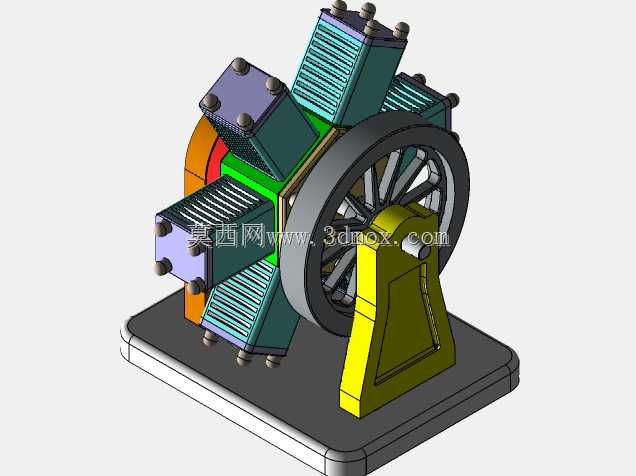

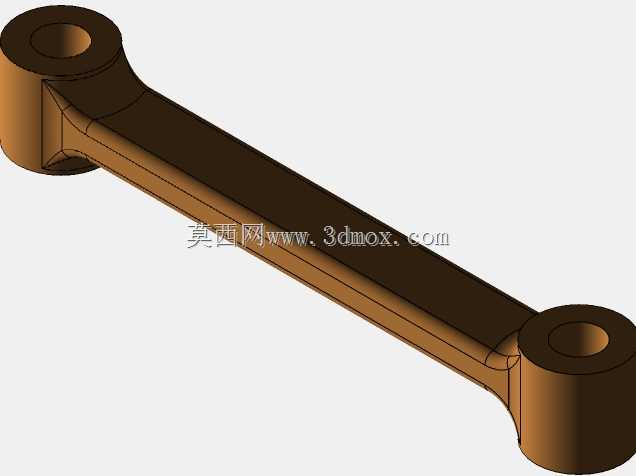

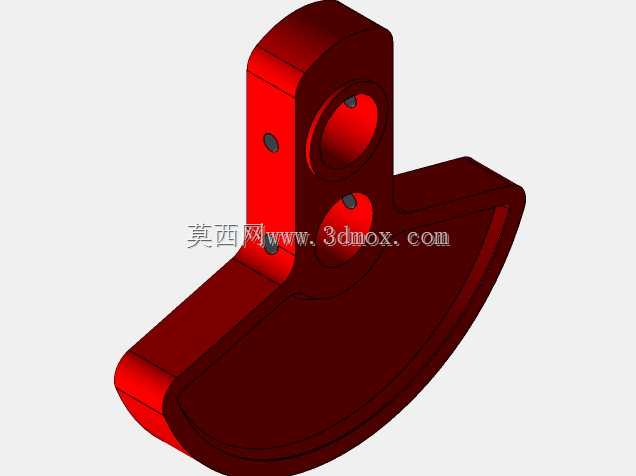

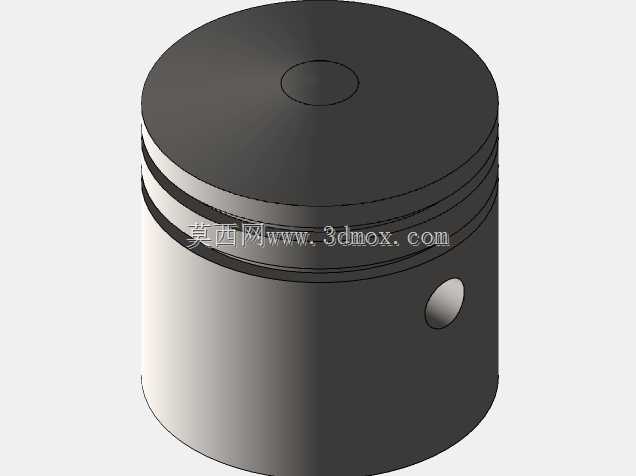

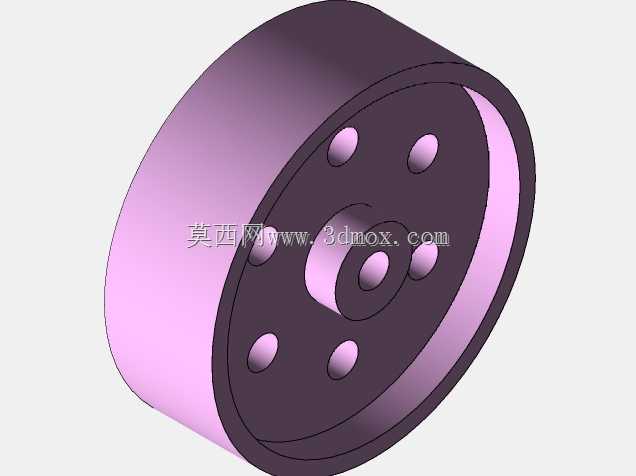

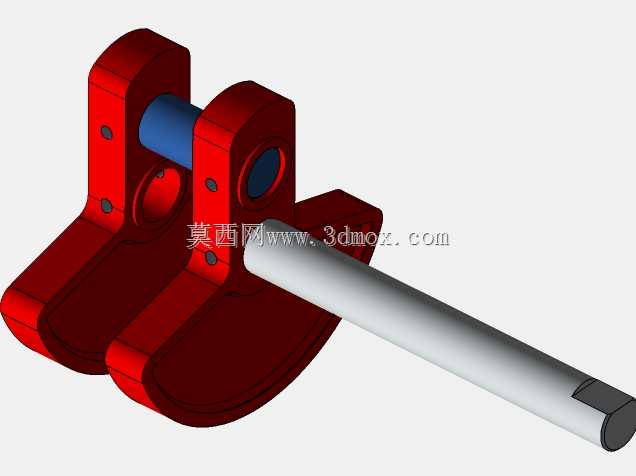

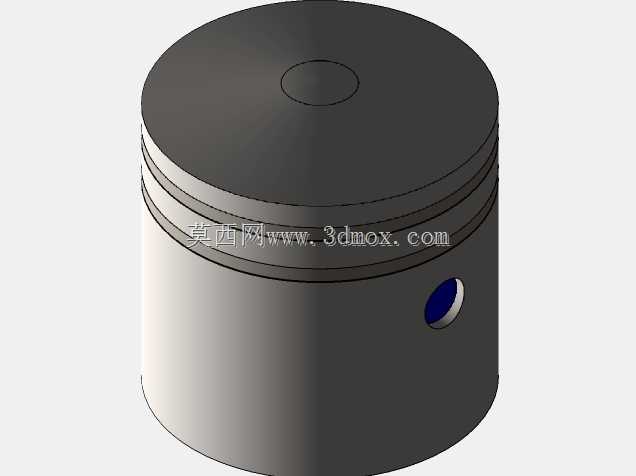

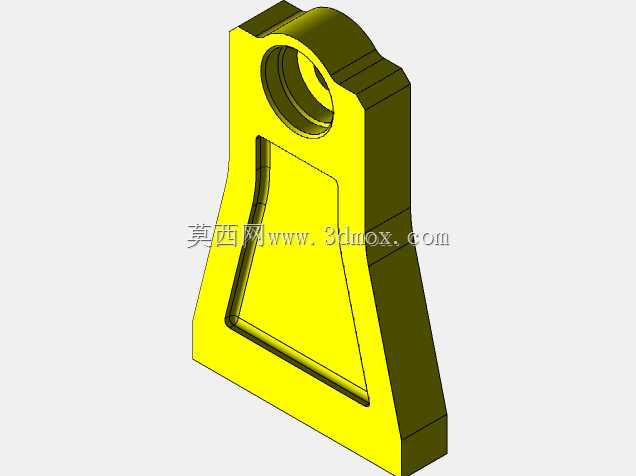

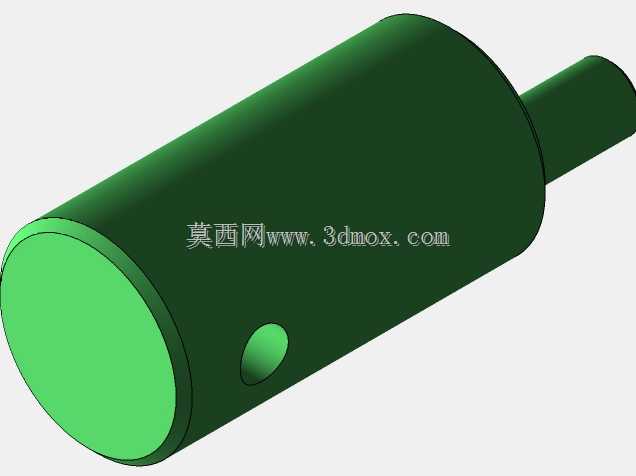

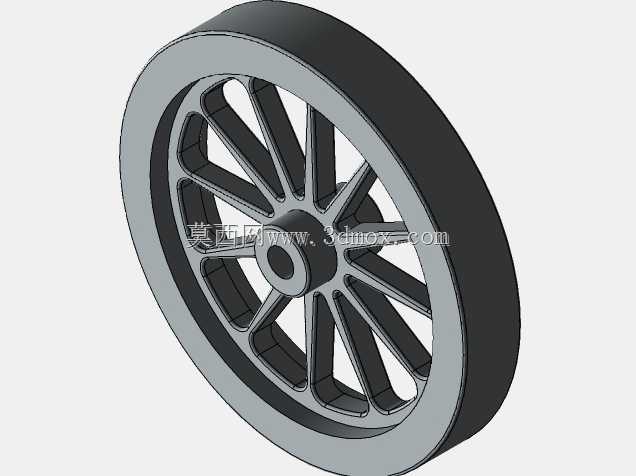

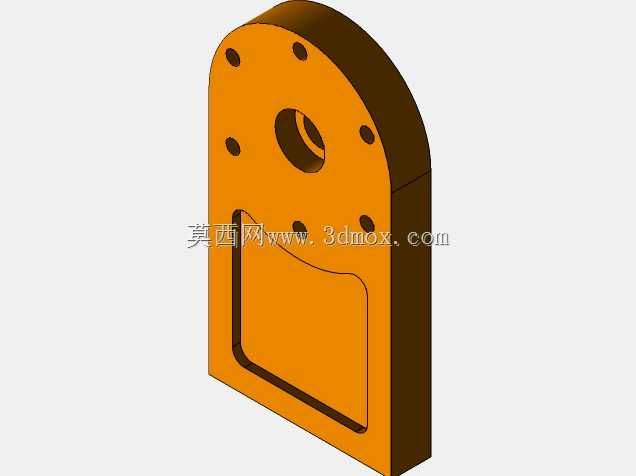

　　从功能特性来看，该结构完整还原了径向发动机的配气、曲柄连杆、动力输出以及支撑固定全链路结构。每个气缸单元都包含独立的活塞、连杆组件，所有连杆共同铰接在中心曲轴的曲柄销上，当活塞在气缸内完成往复运动时，可直接通过连杆将直线作用力转化为曲轴的旋转扭矩，动力传递路径没有多余的中间传动环节，机械损耗远低于同排量的多列式引擎。支撑结构采用分体式铸造机座设计，底部为带安装定位孔的平板式底座，侧面设置立式支撑臂用于承托曲轴输出端的轴承座，大尺寸的飞轮结构安装在曲轴输出侧，依靠自身转动惯量抵消六缸交替做功带来的转速波动，保证动力输出的平顺性。

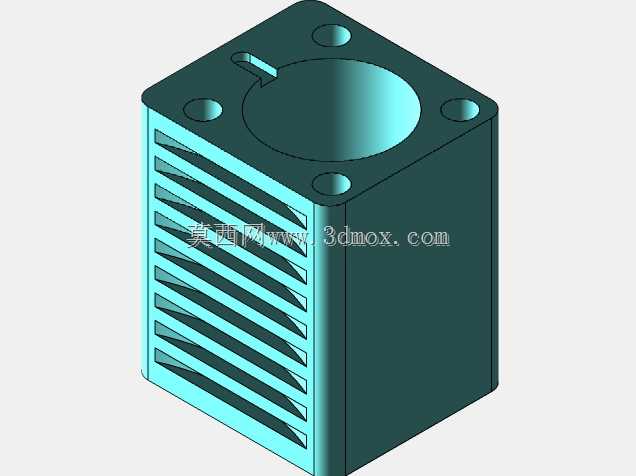

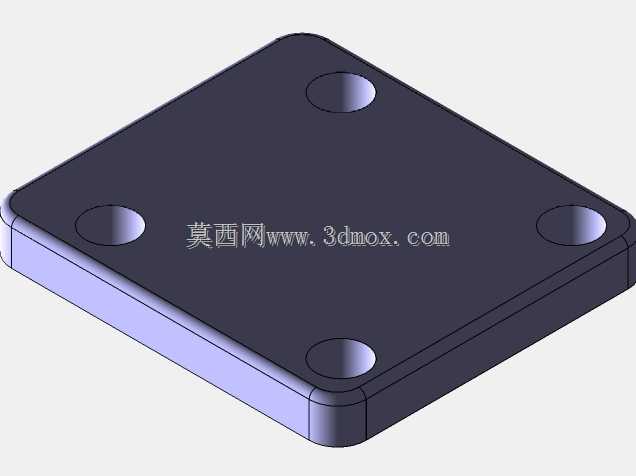

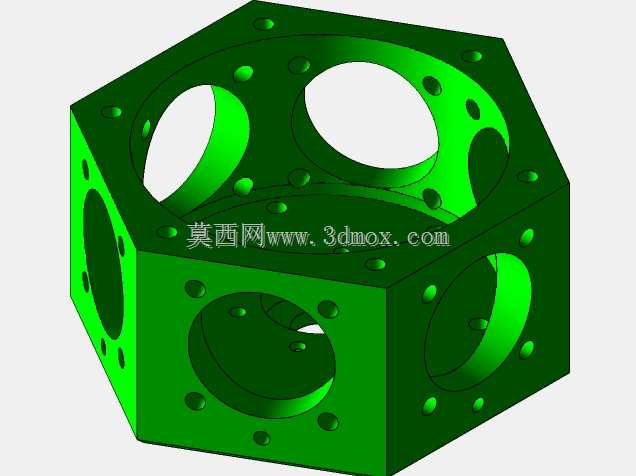

　　设计过程中首先要解决的是六个气缸的角度等分问题，相邻气缸的中心夹角严格控制在60度，保证每个气缸的做功间隔角均匀，避免出现曲轴受力偏载的问题。连杆组件采用主副连杆结构设计，避免多根连杆在同一曲柄销上铰接时出现运动干涉，每个气缸的散热鳍片都沿气缸轴向平行排布，鳍片间距、厚度都经过散热效率校核，保证在持续高转速运行时气缸壁温度均匀，不会出现局部热变形。气缸盖的固定螺栓采用周向均布布局，每个气缸盖配置四颗紧固螺栓，螺栓预紧力按照气缸工作压力梯度设置，保证燃烧室的密封可靠性。

　　安装边界方面，整个动力装置的重心完全落在底部安装底座的中心区域，底座上的四个安装孔位按照通用小型动力装置的安装间距设置，可直接适配多数轻型设备的动力安装机架，不需要额外设计转接支架。曲轴输出端采用标准的平键连接结构，可直接匹配皮带轮、联轴器等传动部件，方便后续对接发电机、螺旋桨等负载。整体结构的径向尺寸控制在合理范围内，相比同排量直列六缸引擎，轴向长度缩短近60%，非常适合安装空间轴向受限、径向空间相对充裕的设备场景。

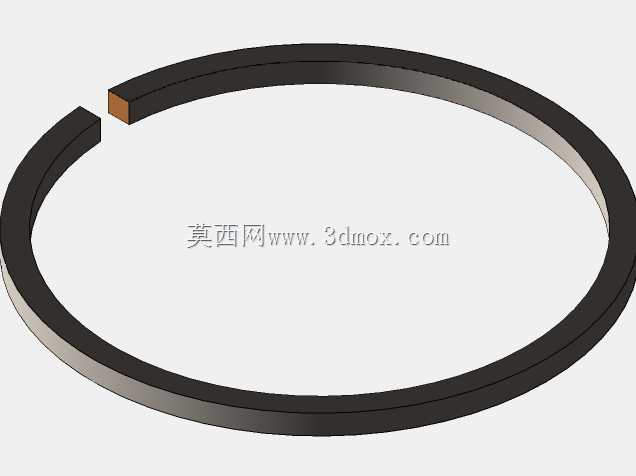

　　在结构细节处理上，活塞与气缸壁的配合间隙按照热膨胀量预留了合理空间，避免高温运行时出现拉缸问题；曲轴的支撑轴承采用深沟球轴承搭配推力轴承的组合结构，既可以承受曲轴旋转时的径向载荷，也可以抵消螺旋桨等负载带来的轴向推力。所有气缸的进排气通道都沿气缸径向外侧布置，方便后续对接化油器、排气管路等附属部件，不需要对主体结构进行额外修改。整个模型的结构完全按照实际可加工、可装配的工程逻辑搭建，每个零部件之间都预留了合理的装配间隙，不存在无法装配的干涉结构，可直接用于径向发动机的原理教学、结构验证以及小型动力装置的原型开发参考。
