125cc摩托车风冷发动机缸体结构

　　这款125cc排量的单缸发动机缸体，是小排量跨骑、弯梁摩托车动力总成的核心承压部件，日常应用场景覆盖民用通勤代步摩托车、小型越野摩托、低速农用三轮摩托的动力单元，直接决定发动机的压缩比稳定性、散热效率与整机使用寿命。从实际装车用途来看，缸体上部承托气缸盖、下部连通曲轴箱，内壁为活塞往复运动提供高精度导向承压面，外壁的散热鳍片结构负责将燃烧室传递的热量通过行驶迎面风散出，是风冷内燃机区别于水冷机型的核心结构特征。

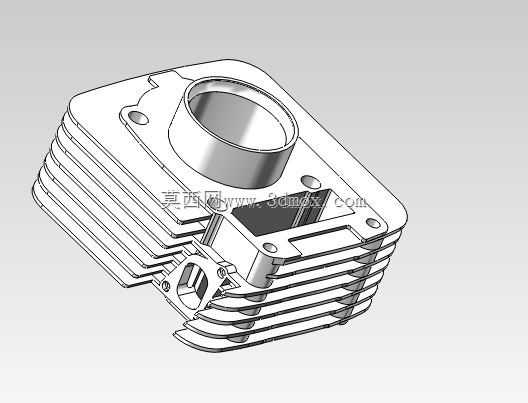

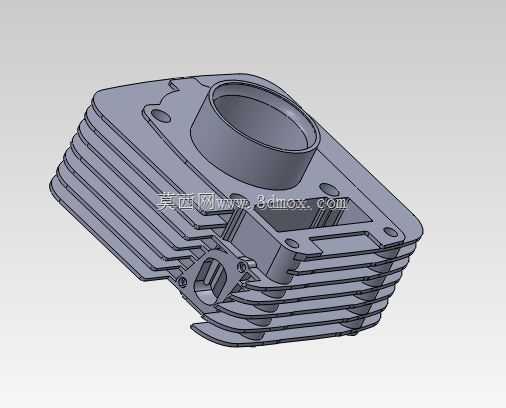

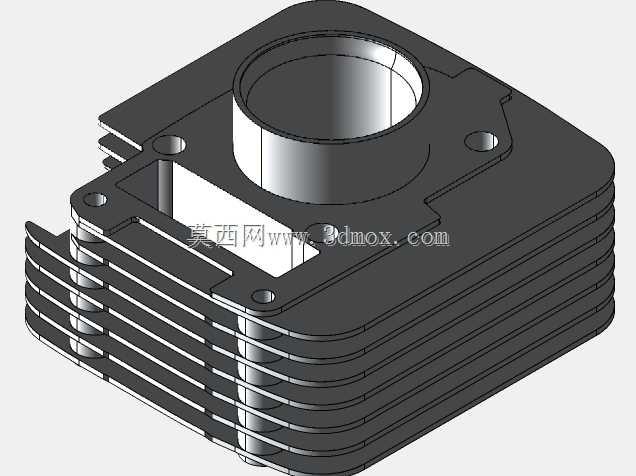

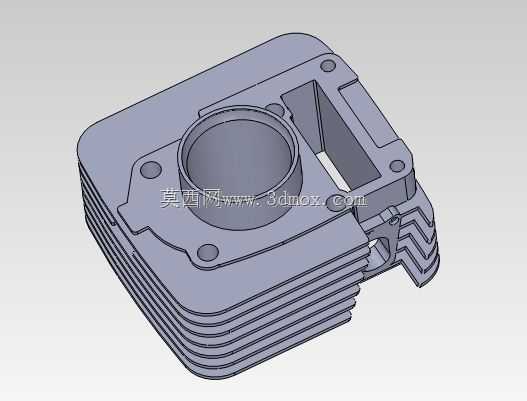

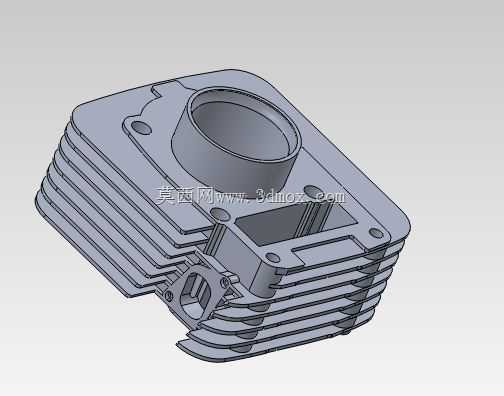

　　从功能特性层面拆解，该缸体采用单缸卧式偏置布局，缸筒部分采用高磷铸铁镶嵌结构，外部鳍片与安装基座为铝合金压铸成型，兼顾内壁耐磨性能与整体轻量化、导热效率要求。外壁的散热鳍片采用不等距排布设计，靠近燃烧室上沿的鳍片间距更小、片数更密，对应燃烧室最高温区域强化散热，靠近曲轴箱侧的鳍片间距逐步加大，避免行驶过程中积尘、泥污堵塞鳍片间隙影响散热效率。缸体侧面预留有正时链条腔、机油道通孔，分别负责配气机构的传动空间供给、活塞与缸壁润滑的机油通路，安装基座位置的四个通孔为缸体与曲轴箱的主固定孔，对角布置的两个小直径定位孔用于装配时的同轴度定位，避免装配错位导致活塞偏磨。

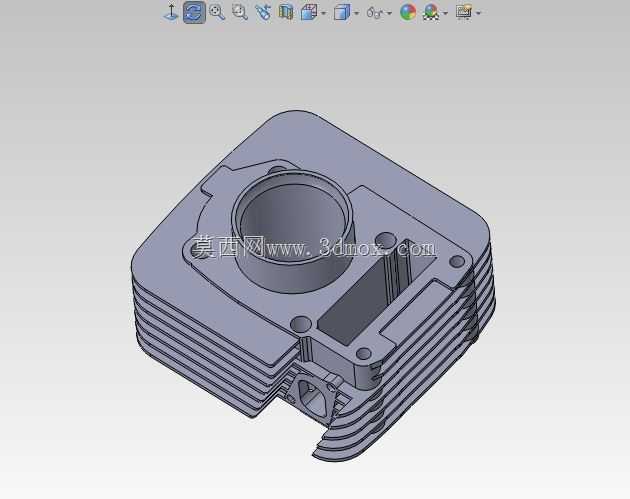

　　设计思路上，这款缸体完全围绕风冷小排量机型的使用场景做适配，没有冗余的水冷套结构，整体结构紧凑重量轻，维护成本低，适配日常通勤场景下长时间中低转速运转的工况。建模过程中首先确定缸筒内径为125cc排量对应的标准缸径，以活塞行程参数确定缸体整体高度，再根据燃烧室热负荷分布计算散热鳍片的数量、厚度与伸出长度，确保在60km/h常规行驶速度下，迎面风的流通面积能够覆盖全部散热面，将缸体工作温度控制在铝合金材料允许的范围内。安装边界方面，缸体与缸盖的结合面采用平面度0.02mm的精加工面，配套密封垫实现燃烧室的高压密封，与曲轴箱结合面同样采用精加工平面，预留的机油孔位置加装O型密封圈避免机油渗漏；侧面的安装凸台用于固定正时链条张紧器、缸体定位销，所有安装孔的位置度公差控制在0.1mm以内，确保装配后活塞运动轴线与曲轴回转中心的垂直度符合设计要求，避免运转过程中出现卡滞、偏磨问题。

　　从结构设计的细节来看，散热鳍片的边缘做了圆角过渡处理，避免压铸过程中出现应力集中导致鳍片断裂，同时降低行驶过程中的风阻与风噪；缸筒外壁与铝合金基座的结合面采用滚花嵌铸工艺，确保两种不同材料结合紧密，避免长期热胀冷缩出现松动影响导热效率。侧面预留的传感器安装孔位用于适配缸温传感器，实时监测缸体工作温度，为点火系统提供温度修正参数，避免高温工况下出现爆震问题。整个缸体的外部轮廓没有突出的尖锐结构，适配摩托车车架的安装空间，不会与周边的车架管、线路、覆盖件产生运动干涉，日常维护时不需要拆解周边过多部件即可完成缸体的检查与更换，符合民用摩托的易维护性设计要求。
