内燃机用分体式储油密封壳体结构

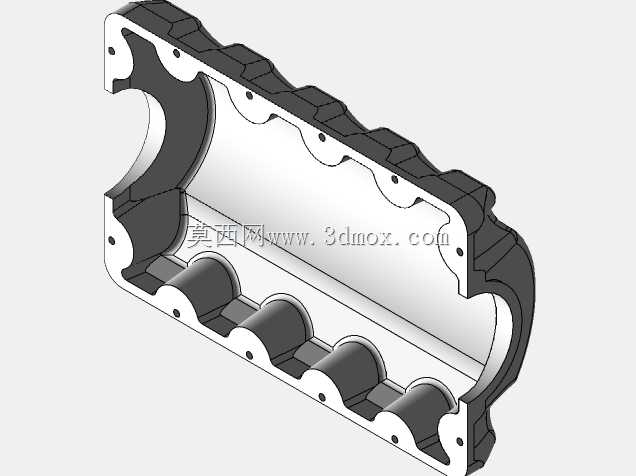

　　该壳体部件为内燃机润滑系统的核心储油承载构件，日常装配在发动机缸体的下部位置，承担储存润滑油、封闭曲轴箱下部空间、阻挡外界杂质进入润滑回路、收集各摩擦副回流的润滑油并为机油泵提供稳定供油容积的核心作用。在实际整机运行场景中，曲轴高速旋转带起的润滑油会顺着缸体回油道流入该壳体内部，壳体底部预留的放油螺塞安装位可支持定期更换润滑油时的废油排放，侧壁预留的机油液位传感器安装孔可实时反馈壳体内的润滑油存量，避免出现缺油拉缸的故障。从结构设计逻辑来看，该壳体采用了冲压焊接结合的成型思路，上部的法兰连接边均匀布置了螺栓过孔，安装时配合耐油橡胶密封垫与缸体下平面贴合，通过规定扭矩的螺栓锁紧实现静密封，可承受发动机运行过程中曲轴箱内的脉冲气压，

　　不会出现渗油、漏油问题。壳体的主体型腔做了深度适配设计，完全避让开曲轴连杆机构的运动包络，不会出现运转过程中运动件与壳体剐蹭的问题；内部设置的四道弧形加强筋，对应曲轴的主轴颈位置，既可以提升壳体整体的结构刚度，避免车辆行驶过程中路面激励带来的壳体共振，也可以在车辆加减速、倾斜行驶时对壳体内的润滑油流动起到一定的导流缓冲作用，减少机油液面的大幅波动，保证机油泵吸油口始终处于油液液面以下，不会出现吸空导致的润滑压力不足问题。从安装边界来看，该壳体的上部法兰轮廓完全匹配对应排量直列四缸发动机的缸体下平面尺寸，法兰边的螺栓孔位间距、孔径均与缸体的螺纹孔位完全对应，安装时不需要额外做孔位适配；壳体的整体深度经过精确核算，

　　在保证足够储油容积的前提下，尽可能降低了发动机的整体下部轮廓高度，提升车辆的通过性；壳体下部的放油孔位置设置在型腔的最低点，可保证更换润滑油时废油能够完全排空，不会出现旧油残留影响新润滑油性能的问题。在实际工程应用中，这类壳体除了基础的储油功能外，还承担一部分散热作用，壳体的外表面与行驶过程中的迎面气流接触，可将润滑油携带的热量部分散发到空气中，辅助机油冷却器控制润滑油的工作温度，保证润滑油始终处于合适的粘度区间，为各摩擦副提供稳定的润滑保护。设计过程中针对壳体的壁厚做了多轮仿真验证，在保证足够刚度、不会因为螺栓锁紧力出现法兰面变形的前提下，尽可能降低壳体的整体重量，符合内燃机轻量化的设计趋势；法兰边的密封面平面度要求控制在0.

　　1mm以内，避免因为平面度超差导致密封垫压合不均出现渗油问题；壳体内部的所有边角位置都做了圆弧过渡处理，避免出现应力集中，在发动机长期运行过程中不会因为振动疲劳出现开裂问题。针对不同的安装场景，该壳体的侧壁还预留了机油冷却器的回油接口、曲轴箱通风装置的连接位，可适配不同配置的发动机机型，不需要对壳体主体结构做大幅修改即可满足不同的装机需求。
