微缩比例精密手动夹持台钳结构

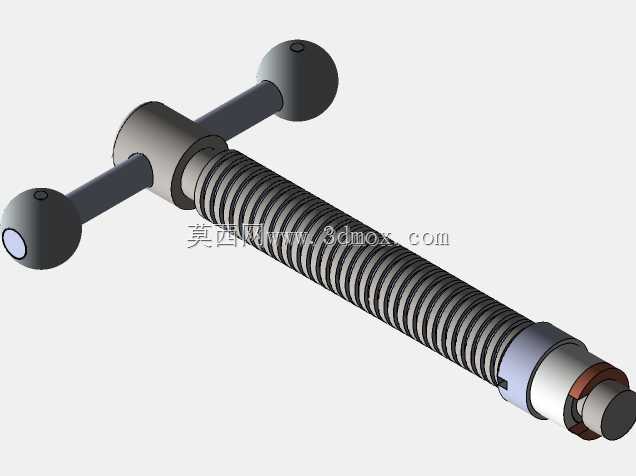

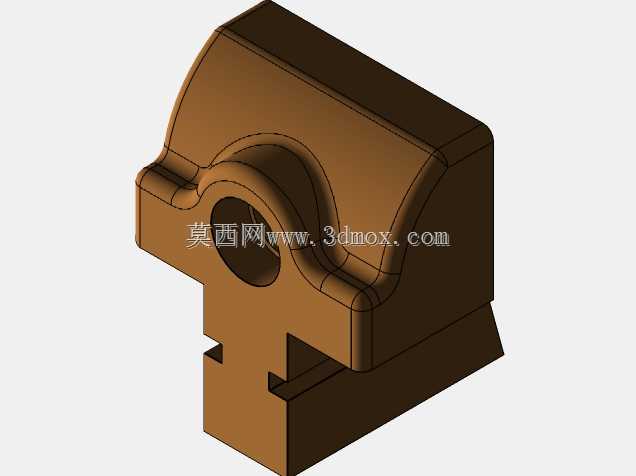

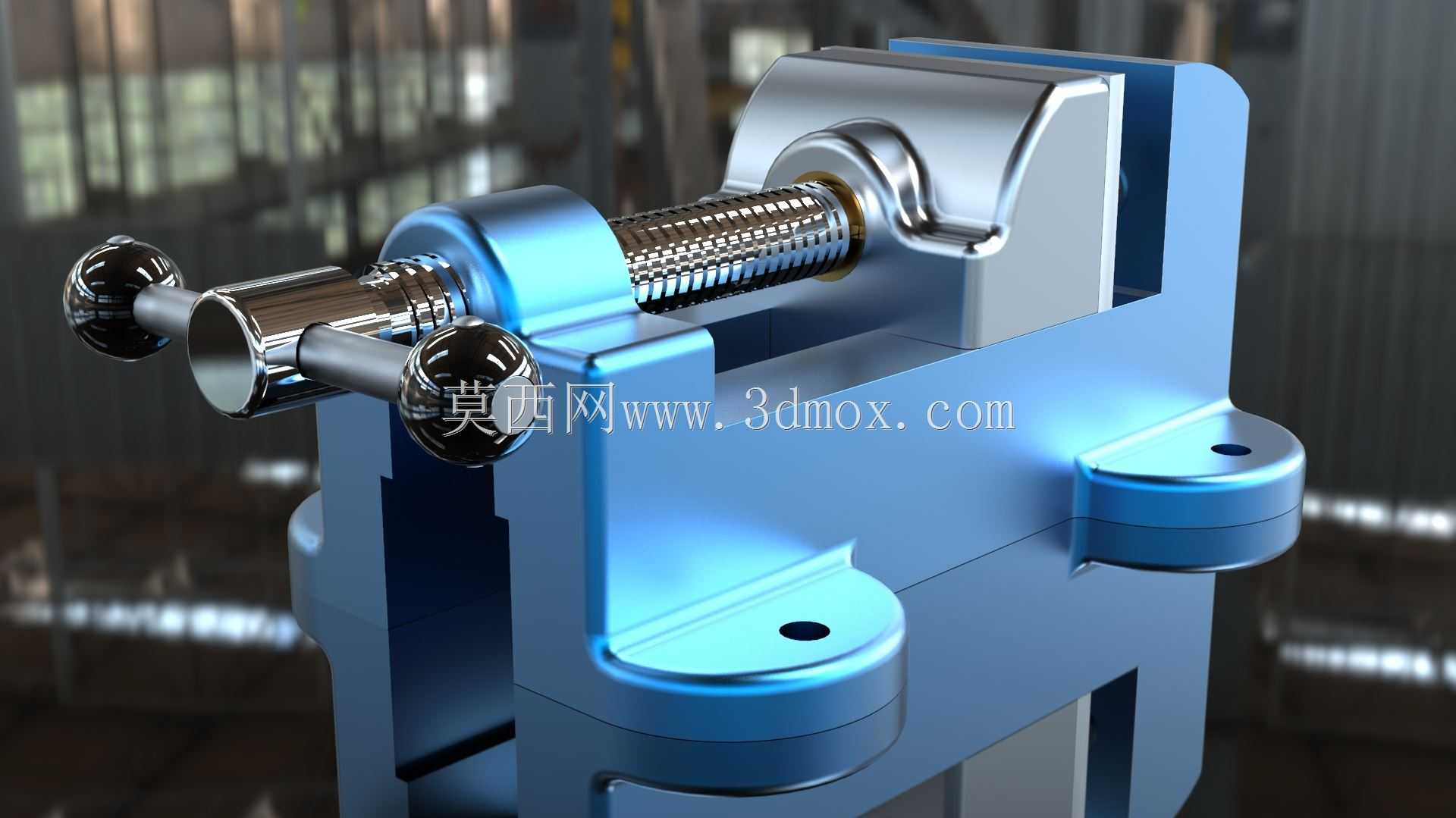

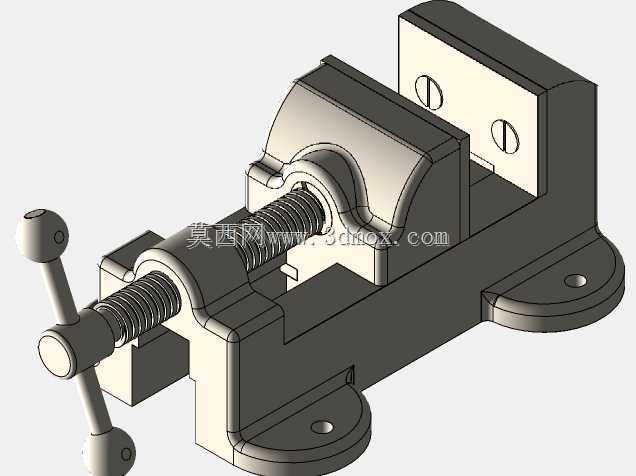

　　这款微缩比例的手动夹持台钳，核心定位是桌面级精密装夹场景的适配结构，日常在小型零件修配、精密工件检测定位、手工精密加工工位上承担工件固定功能，区别于工业级重型台钳的大夹持力设计，这款结构更侧重小尺寸工件的稳定夹持与操作便携性，适配桌面狭小空间的安装使用需求。从结构设计逻辑来看，整体采用经典的丝杠副传动夹持方案，固定钳身与活动钳身的配合面做了导向限位结构，活动钳身沿钳身本体的导向槽做直线往复运动，通过转动端部的双球头手柄带动丝杠旋转，将丝杠的回转运动转化为活动钳身的直线进给，实现钳口的开合动作，双球头手柄的设计兼顾了手动操作的施力便利性，转动时无需额外配套手柄杆，徒手即可完成夹持力的调节，针对小尺寸工件的装夹需求，

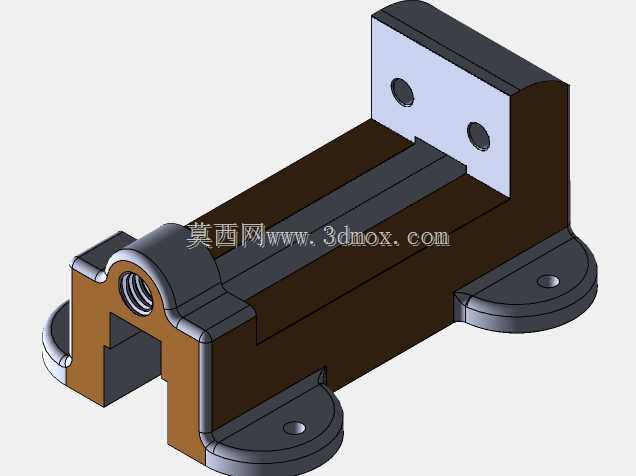

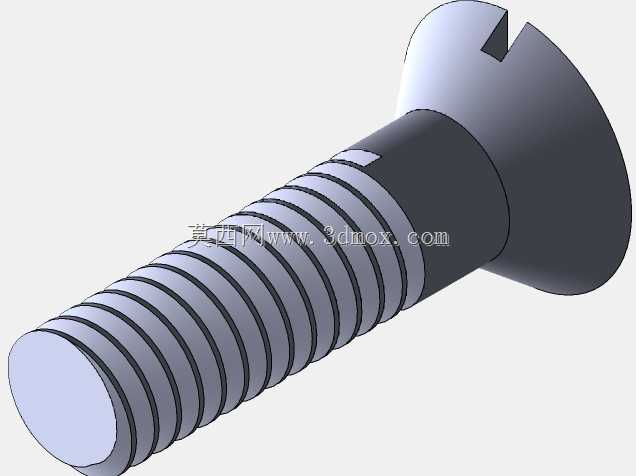

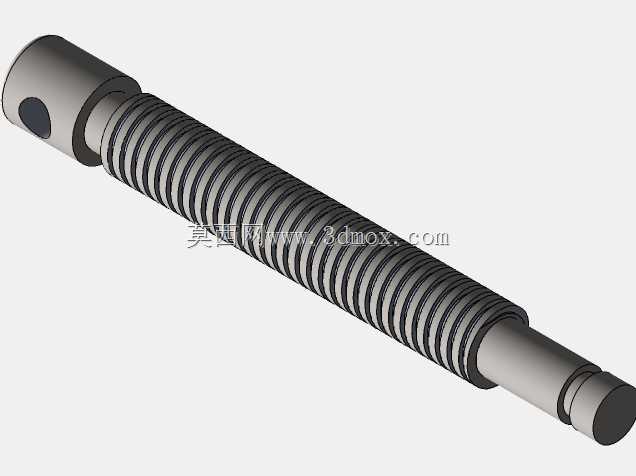

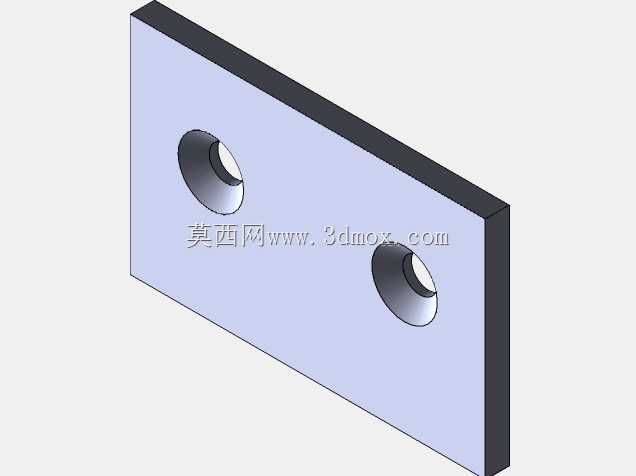

　　钳口的开合行程做了适配性设计，可覆盖常规小型精密零件的夹持尺寸范围。安装结构上，钳身底部设置了两个带安装孔的凸台结构，可通过螺栓直接固定在工作台面或者专用工装基板上，安装孔的位置间距经过匹配设计，可适配多数桌面工装的安装孔位标准，安装后整体结构的重心落在安装面的中心区域，夹持作业时不会出现偏载晃动的问题，钳身主体采用框架式结构设计，在保证整体结构刚性的前提下尽可能压缩了整体外形尺寸，不会占用过多的桌面操作空间。钳口部分采用平直夹持面设计，没有额外的齿形结构，避免装夹软质精密工件时在工件表面留下压痕，针对不同材质的工件装夹需求，也可后续在钳口位置加装软质钳口垫，进一步拓展装夹适配范围。丝杠传动部分采用梯形螺纹传动，具备良好的自锁性能，

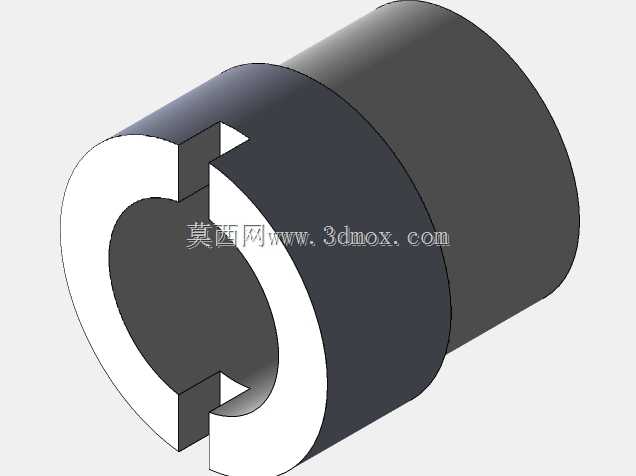

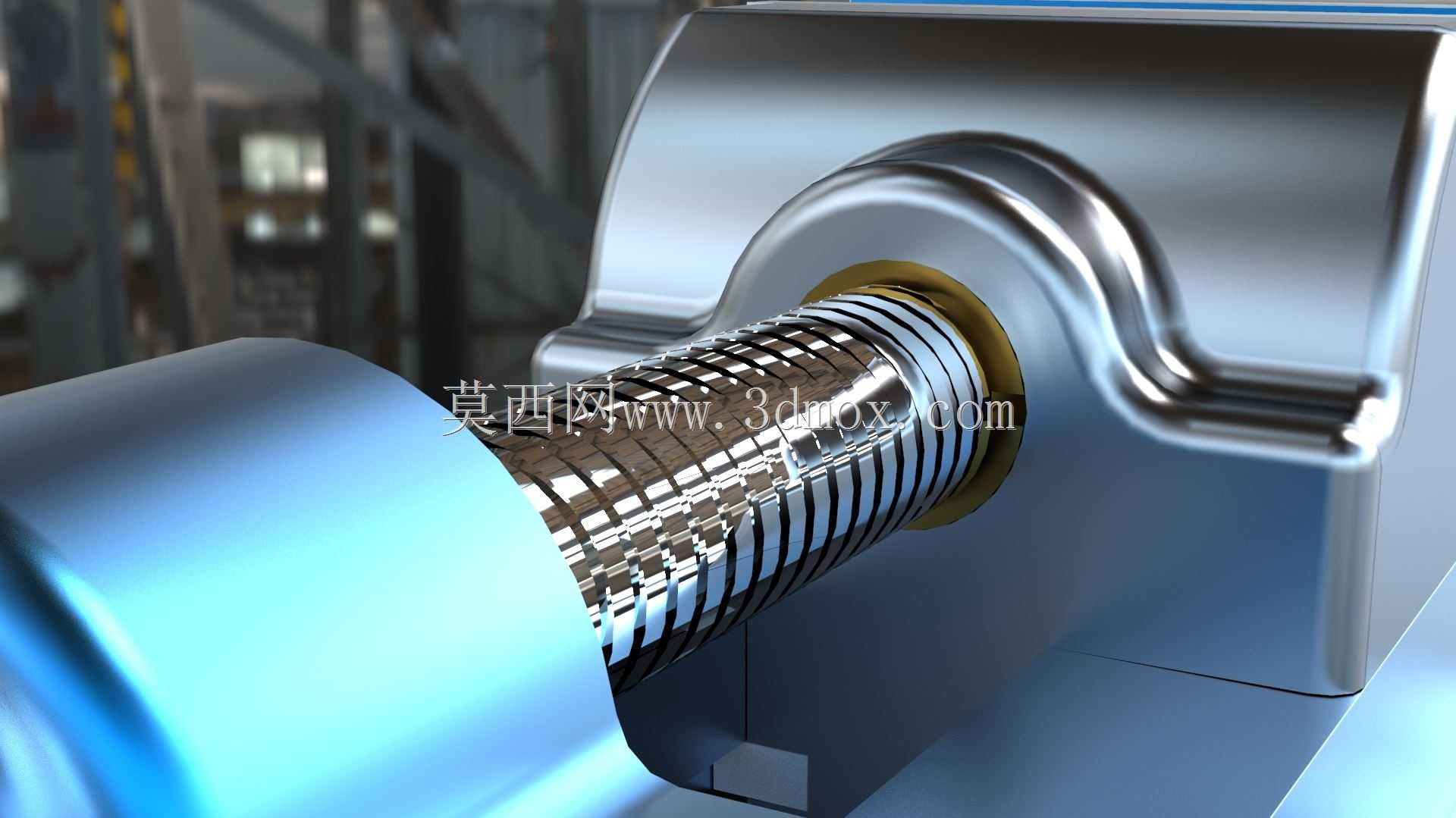

　　当夹持力调整到位后，不会因为加工过程中的振动导致钳口松动，保证装夹的稳定性，丝杠与活动钳身的连接位置设置了推力承载结构，可承受夹持过程中产生的轴向反作用力，避免长期使用后出现传动间隙过大的问题。整体结构的运动部件没有复杂的油路或者电路设计，纯机械结构的传动方案可靠性更高，日常维护仅需定期在丝杠传动位置涂抹润滑脂即可，无需复杂的保养操作，适合小型加工工位、教学实训场景、个人手工制作场景的长期使用。从结构细节来看，钳身的导向面做了贴合度优化，活动钳身移动过程中不会出现上下翘动或者左右偏摆的问题，保证钳口的平行度，装夹工件时两个钳口面可以完全贴合工件表面，夹持力分布均匀，不会出现工件局部受力过大导致变形的问题。

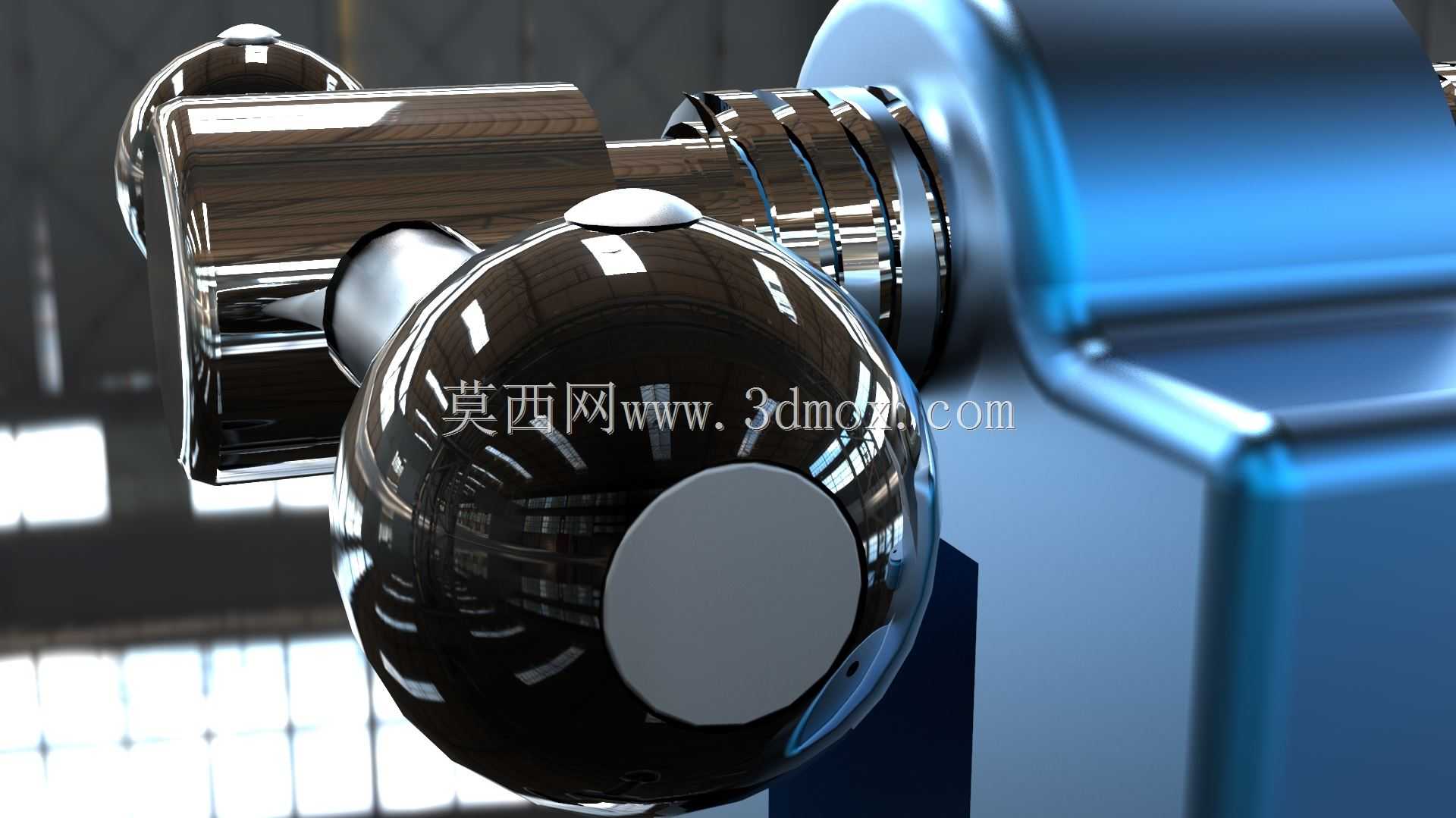

　　端部的手柄与丝杠采用刚性连接，转动手柄时的传动间隙极小，微调夹持力时可以精准控制进给量，针对薄壁类、易变形的小型工件装夹时，可以精准控制夹持力度，避免夹伤工件。整体结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，日常操作过程中不会出现磕碰划伤的问题，操作安全性更高。这款结构虽然是微缩比例设计，但所有的传动逻辑、受力结构、安装方式都完全参照工业级台钳的设计标准做等比例缩放，结构合理性经过验证，既可以作为微缩机械模型展示机械传动结构原理，也可经过尺寸放大后直接应用于实际的工装夹持场景，针对不同的使用需求，也可在现有结构基础上拓展360度旋转底座、快速夹紧机构等附加功能，进一步拓展适用场景。
