机用台钳装配结构三维数模

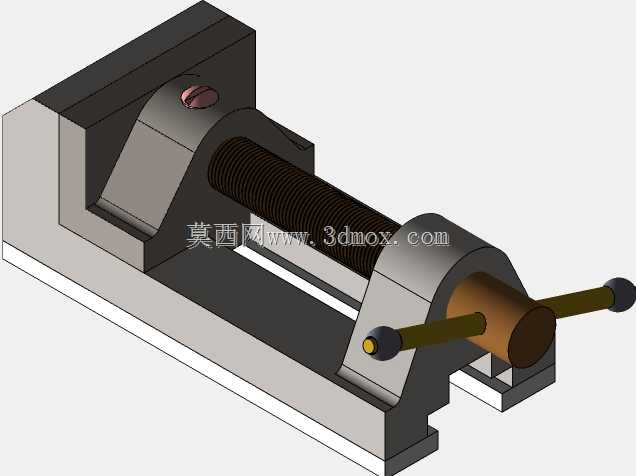

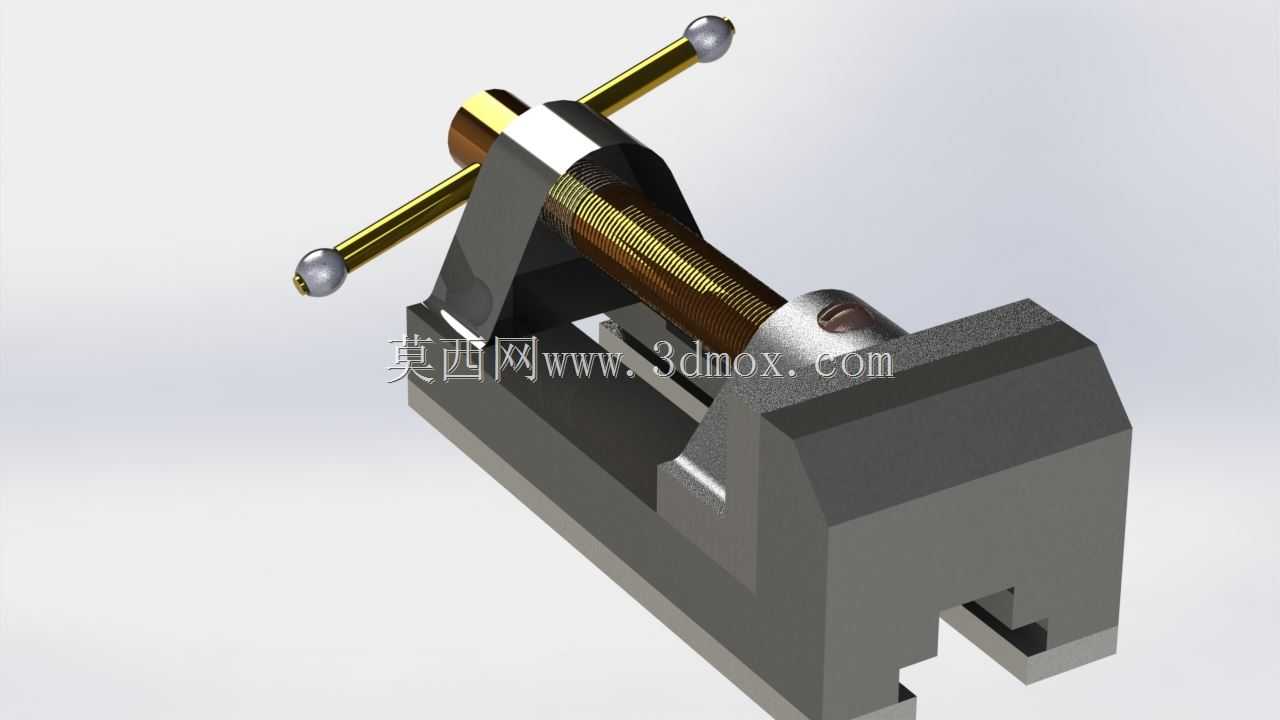

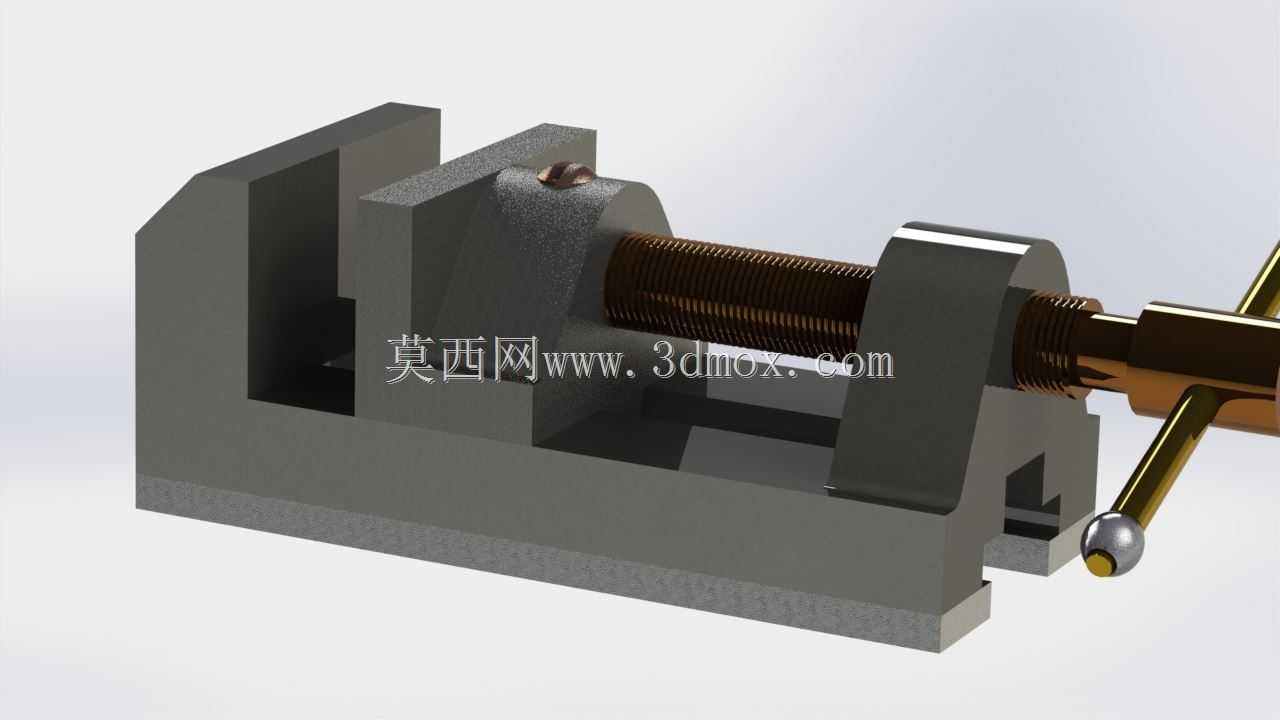

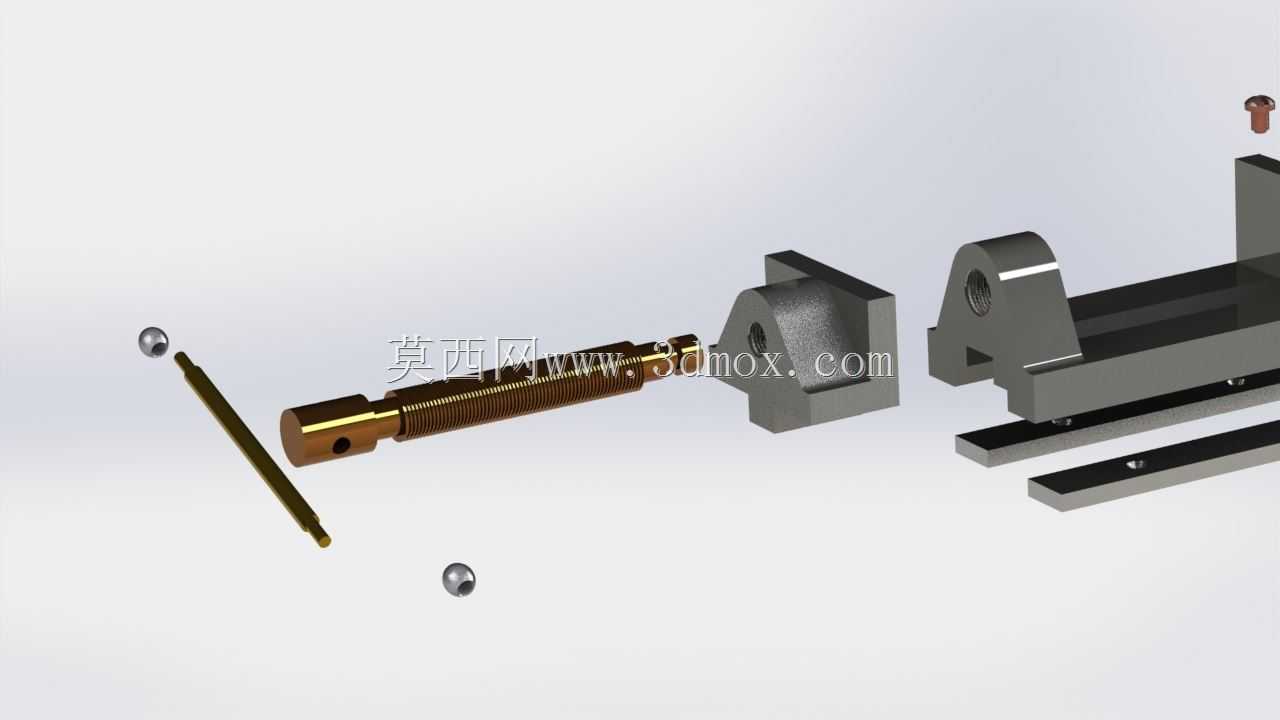

　　这套台钳的三维装配结构，完整还原了机用平口钳的全部运动与配合逻辑，拆解后可见活动钳身、固定钳身、传动丝杠、钢珠、锁紧推杆、导向压条等全部独立零件，各配合面的公差预留、运动间隙都在建模阶段做了对应设置，可直接用于装配干涉检查、运动仿真验证，也能作为工装设计的参考原型。在实际生产场景里，这类台钳是铣削、钻削、磨削工序里最常用的通用装夹工具，不管是普通立式铣床、钻床的工位配套，还是钳工划线、修配工序的工件固定，都能通过丝杠传动带动活动钳身沿导轨方向平移，配合钳口的防滑齿纹实现不同尺寸工件的稳定夹持，常规夹持行程覆盖从几毫米的小型零件到百余毫米的中型坯料，能满足绝大多数机加工序的装夹需求。从设计逻辑来看，

　　这套结构采用了经典的丝杠螺母传动方案，丝杠端部通过钢珠与活动钳身形成可转动的推力配合，既减少了丝杠转动时的端面摩擦阻力，也能避免丝杠直接承受钳身的径向载荷，延长传动部件的使用寿命；固定钳身与底座的导向结构采用了嵌入式压条设计，通过调整压条的锁紧间隙就能控制活动钳身的移动阻尼，避免长期使用后出现钳身上翘、夹持错位的问题；钳口板采用可拆卸式设计，磨损后可单独更换，无需更换整个钳身，降低了后期维护成本。在安装边界上，固定钳身的底座预留了标准的T型槽安装孔位，可直接适配多数机床工作台的T型槽螺栓规格，安装时无需额外加工转接板，钳身整体高度控制在常规机床刀具的行程范围内，不会出现工件装夹后刀具无法到达加工面的问题；

　　活动钳身的移动导轨做了防尘倒角设计，可减少加工过程中铁屑进入配合面造成的卡顿，丝杠尾部预留了扳手配合位，既可以用手轮快速开合，也能通过加力杆增大夹持力，满足重型切削时的装夹刚性要求。建模过程中，所有零件的配合关系都按照实际装配顺序做了约束设置，丝杠的转动副、活动钳身的移动副、钢珠的转动自由度都做了对应释放，可直接导入仿真模块做夹持力分析、运动行程验证，也能导出工程图用于零件加工，各零件的倒角、退刀槽、螺纹收尾等工艺结构都做了完整还原，没有省略实际加工必需的工艺特征，避免建模结构与实际加工需求脱节。对于刚接触工装设计的从业者来说，这套结构可以直观理解通用夹具的力传递路径、配合公差选取逻辑、安装适配要点，也能在此基础上做衍生设计，

　　比如增加液压夹紧模块、更换软钳口适配异形工件、增加回转底座实现角度调整等，拓展台钳的适用场景。在实际选型参考时，可通过这套数模核对钳口宽度、最大开口量、底座安装孔距等核心参数，确认是否适配现有设备的工作台尺寸、加工行程范围，避免选型时出现安装干涉、行程不足的问题；针对不同的加工工况，也可基于这套基础结构调整钳身壁厚、丝杠直径，提升重载切削下的结构刚性，或是简化部分结构降低制造成本，适配轻型装夹需求。
