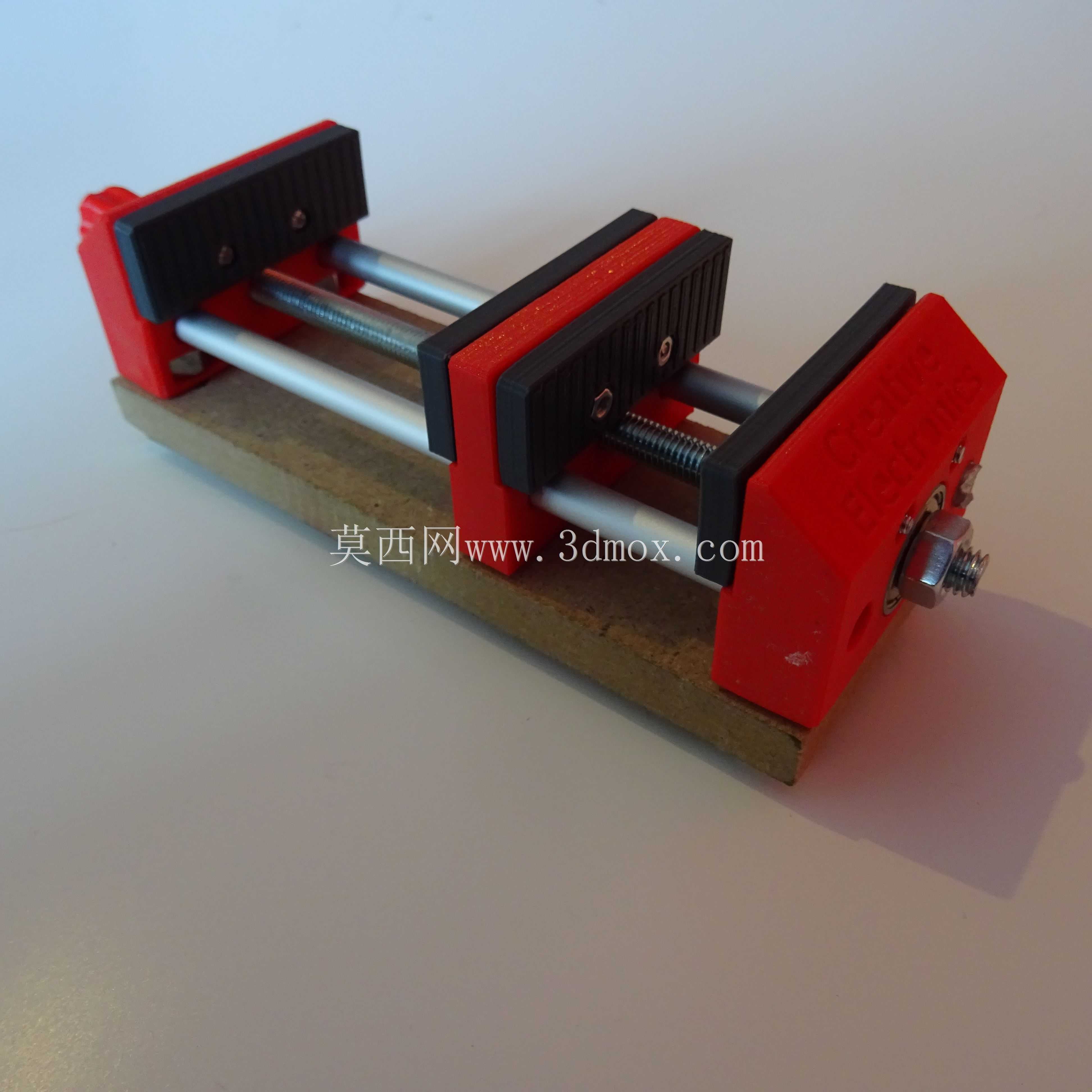

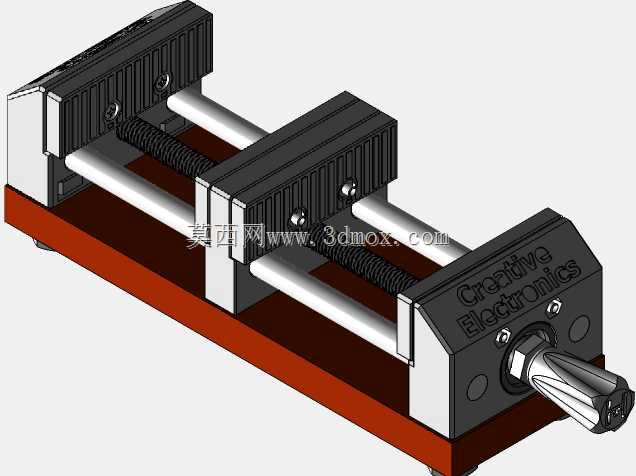

全3D打印可组装式精密机器虎钳结构

　　这款虎钳的核心应用场景覆盖桌面级手工制作、小型零件精密加工夹持、电子元器件返修固定、3D打印成品后处理装夹等多个轻量作业场景，区别于工业级重型台虎钳的大吨位夹持需求，它更适配小尺寸工件的灵活装夹，尤其适合创客空间、个人工作室、电子维修工位这类对夹具自重、安装便捷度有要求的使用环境，无需在工作台做永久性打孔固定，搭配对应厚度的木质底板即可放置在任意平整桌面使用，挪动和收纳都十分方便。

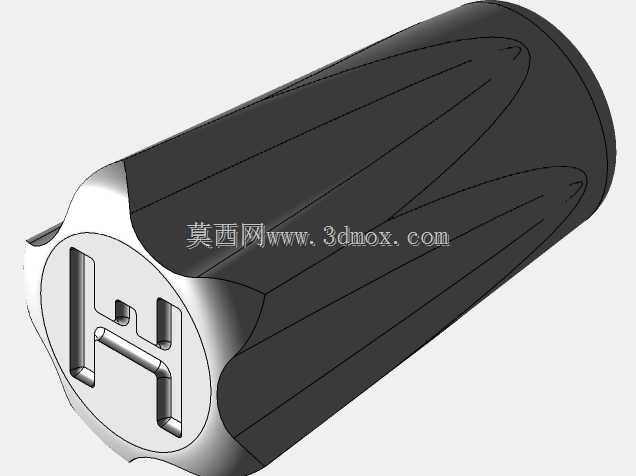

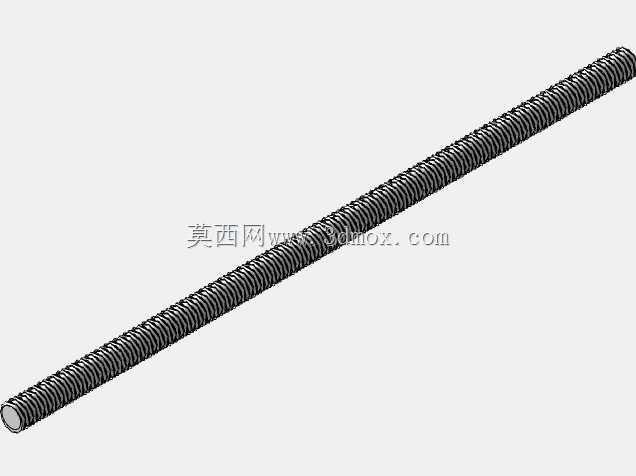

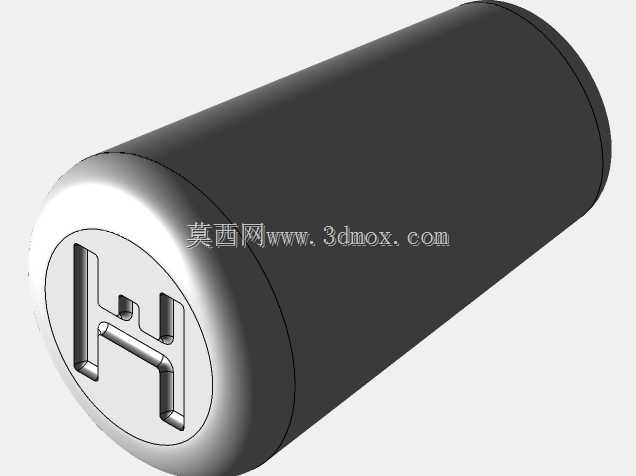

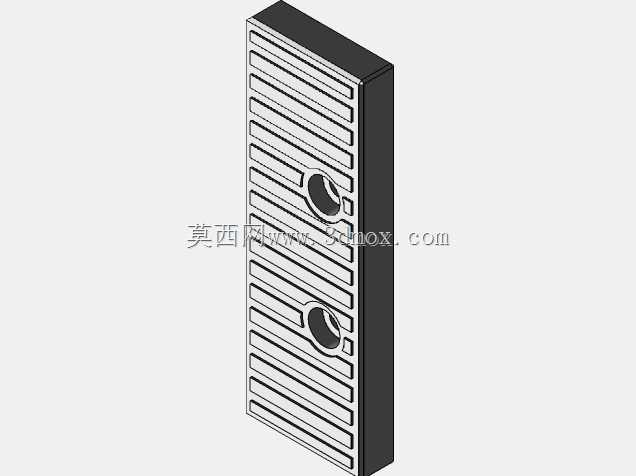

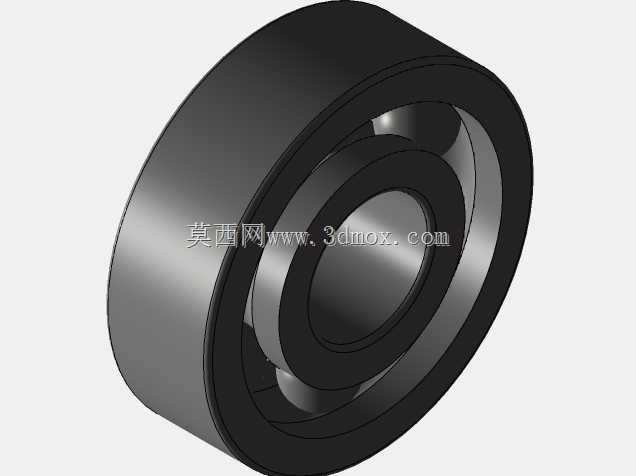

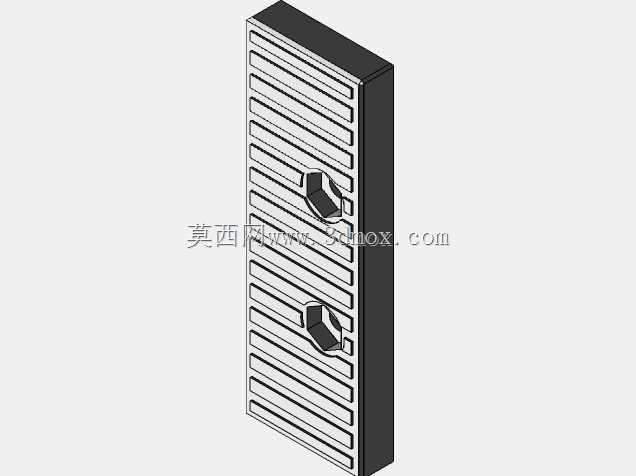

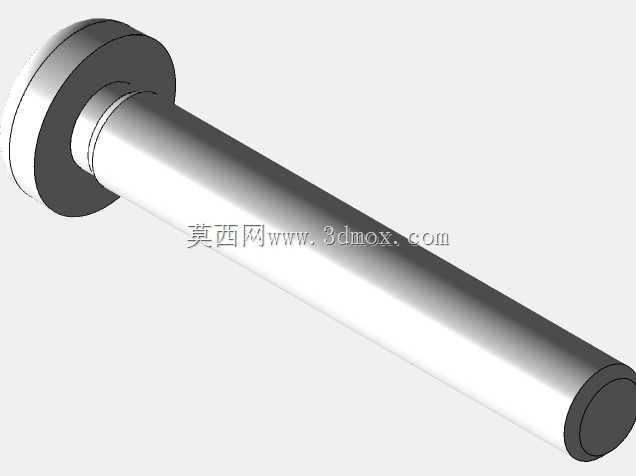

　　从功能特性来看，它采用双光轴导向结构，两根平行光轴贯穿活动钳身与固定钳身，保证钳口开合过程中始终保持平行，不会出现单侧偏移导致的工件夹歪问题，夹持行程可通过更换不同长度的光轴与传动螺杆灵活调整，适配不同长度的工件装夹需求。钳口部分采用可拆卸的防滑压条设计，压条表面做了防滑纹理处理，既能增大与工件的接触摩擦力，避免夹持过程中工件滑脱，也能在压条磨损后单独更换，无需整体替换钳身结构。传动部分采用M8规格的螺纹螺杆搭配轴承做旋转支撑，转动摇臂时的阻尼感均匀，不会出现卡顿或旷量，夹持力可通过转动圈数灵活控制，既能夹持质地较软的塑料件、PCB板这类易损工件，也能通过加大锁紧力固定小型铝件、铜件等金属毛坯做轻度打磨、钻孔作业。

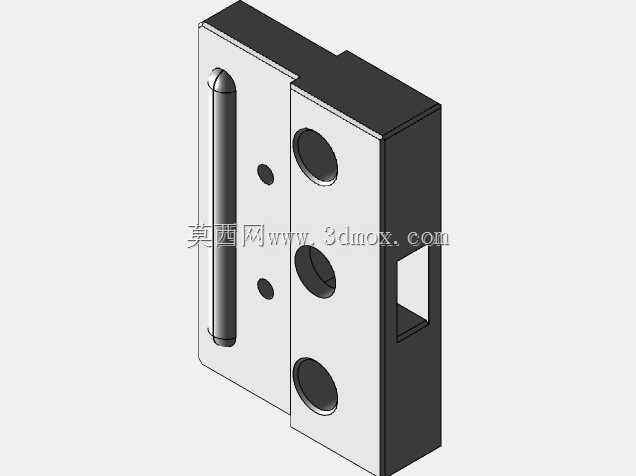

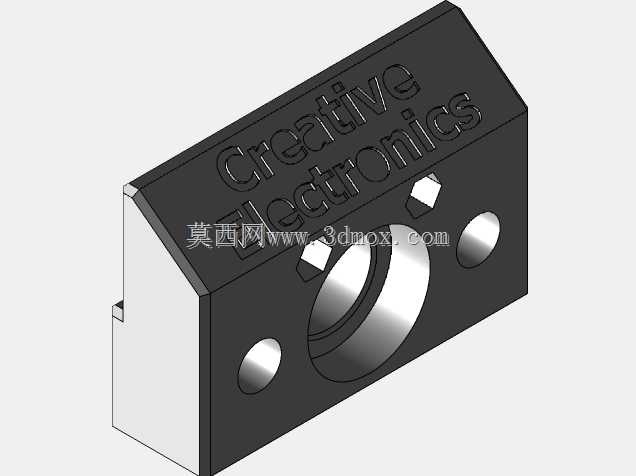

　　设计思路上充分考虑了3D打印的工艺特性，所有打印零件均做了适配FDM打印的结构优化，没有大角度悬空结构，无需添加大量支撑即可完成打印，打印完成后仅需简单去除毛边即可进行组装，不需要二次机加工处理。零件之间的配合公差预留合理，光轴与安装孔、螺杆与螺母座的配合间隙控制在0.2mm以内，既保证组装顺畅，又不会出现过大的配合旷量影响夹持精度。整体结构采用模块化设计，固定钳身、活动钳身、钳口压条、螺杆端座均为独立零件，某一部分损坏后可单独重新打印替换，降低维护成本。材料选择上，打印零件推荐使用PETG或ABS材质，相比PLA材质有更好的韧性和强度，夹持受力时不会出现脆裂问题，传动螺纹部分的受力强度也能满足日常轻量作业的需求。

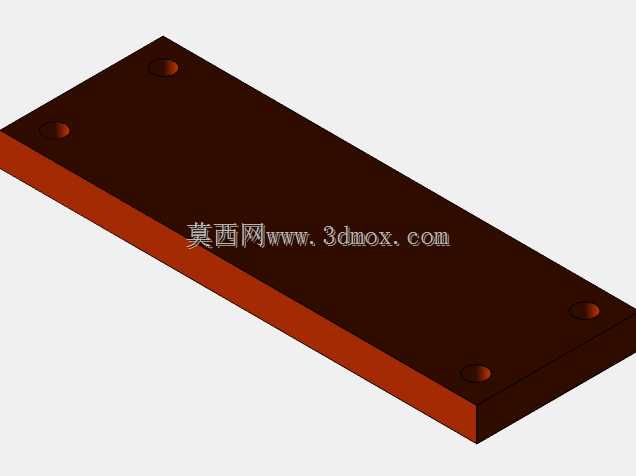

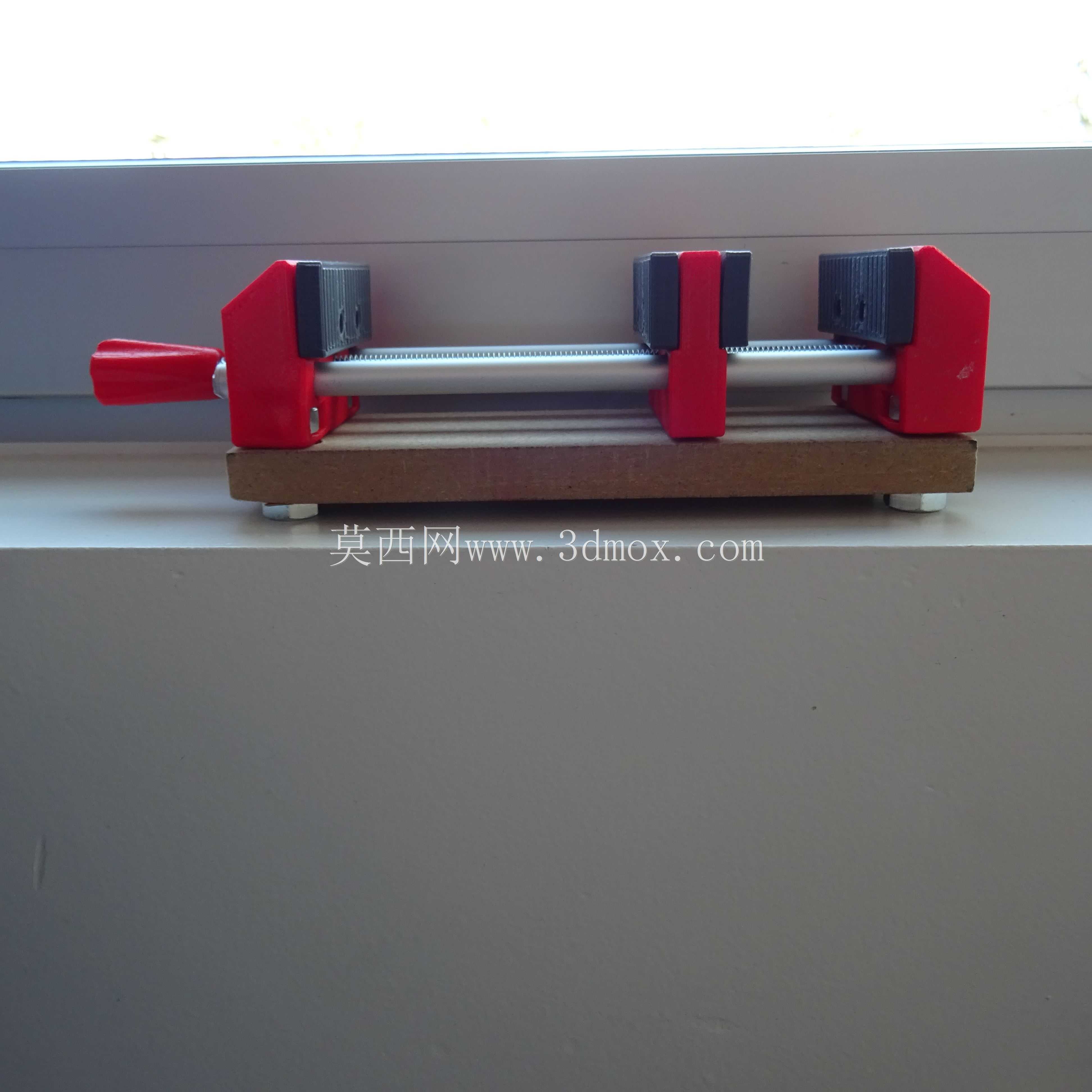

　　外形尺寸与安装边界方面，默认配置下钳身宽度为60mm，钳口闭合状态下整体长度可根据选用的光轴长度调整，采用100mm长度光轴时整体长度约160mm，钳身高度约45mm，搭配1.2mm厚度的木质底板后整体高度约55mm，占用桌面空间很小。安装时仅需保证放置平面的平面度误差不超过1mm即可，不需要额外的固定螺栓，依靠底板与桌面的摩擦力即可抵抗常规作业时的扭转力，如果需要更大的夹持稳定性，也可通过底板上的预留孔位用C型夹将其固定在工作台边缘。钳口最大张开距离可根据螺杆长度调整，默认配置下最大张开距离为80mm，可覆盖绝大多数小型零件的夹持需求，钳口的夹持面做了平行度校准，闭合时间隙不超过0.1mm，保证薄型工件也能被均匀夹持，不会出现局部压不实的问题。

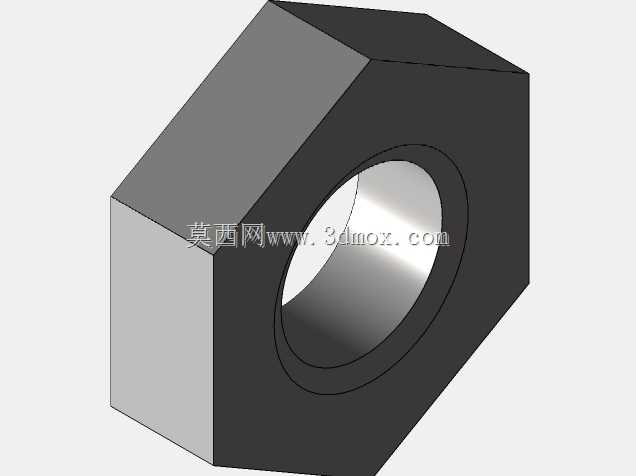

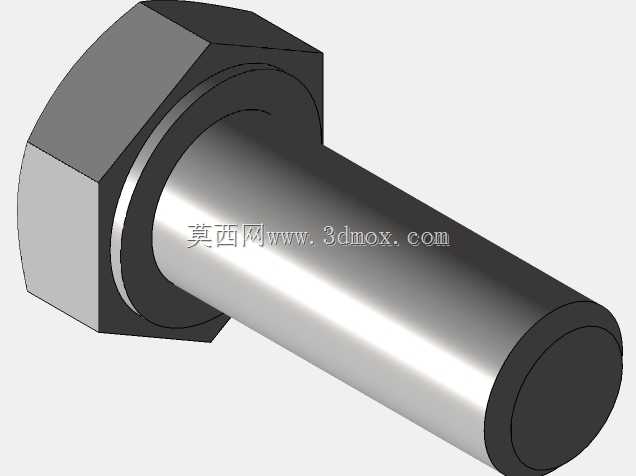

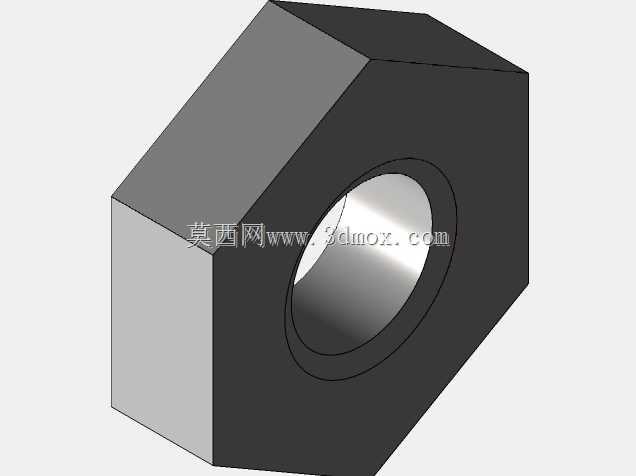

　　在实际使用过程中，这款虎钳可搭配不同的钳口附件拓展使用场景，比如更换软质钳口垫可夹持漆面工件、光学镜片等易刮花零件，更换V型钳口可夹持圆形棒料、轴类零件做径向固定，满足多样化的装夹需求。整体结构没有复杂的异形零件，组装过程仅需要对应规格的螺栓、螺母、轴承等标准件，不需要特殊的定制五金件，普通用户即可按照装配关系快速完成组装，组装完成后无需复杂调试即可投入使用，对于需要快速搭建小型作业工位的从业者来说，是一款实用性很强的夹持工装。
