V型八缸内燃机内部结构三维数模

　　在乘用车大排量动力配置、高性能工程机械动力单元、固定动力机组的核心选型场景中，V型布置的八缸内燃机始终是兼顾动力输出平顺性与整机布置紧凑性的经典方案，本次拆解式结构数模完整还原了该类动力单元的核心装配关系，可直接用于结构原理教学、动力舱布置校核、零部件干涉验证等实际工程环节。不同于直列排布的多缸机型，V8结构将两列气缸以设定夹角对称布置在曲轴两侧，单排四个气缸的错列布局能够大幅缩短整机轴向长度，降低曲轴整体跨度，从结构根源上减少高转速工况下的曲轴挠曲变形量，同时两列气缸交替做功的点火顺序能够抵消大部分一阶、二阶往复惯性力，整机运行的振动水平远低于同排量直列六缸机型，更适合对NVH表现有高要求的豪华车型、大马力特种作业设备搭载。

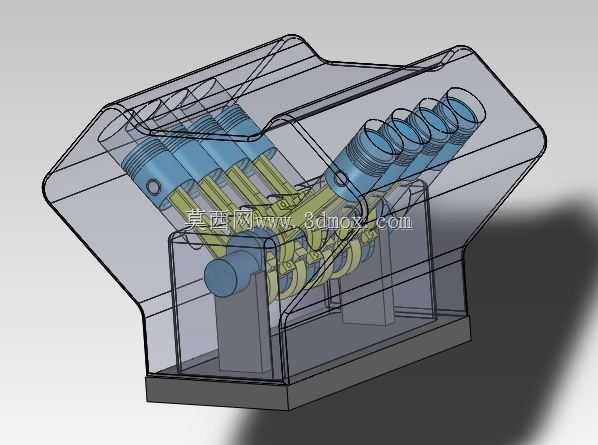

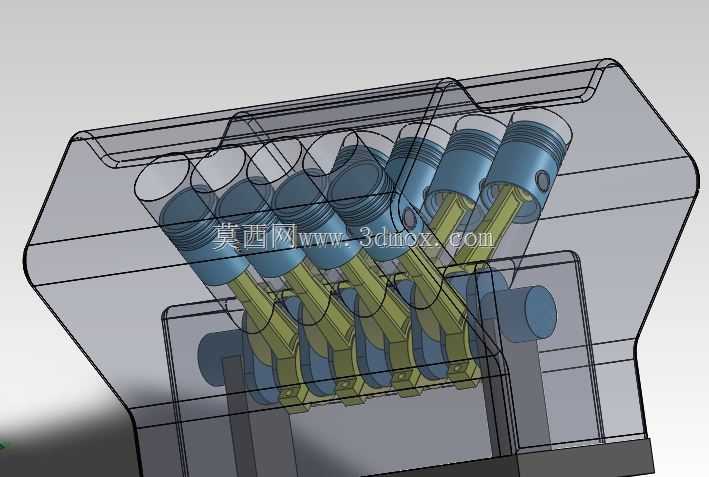

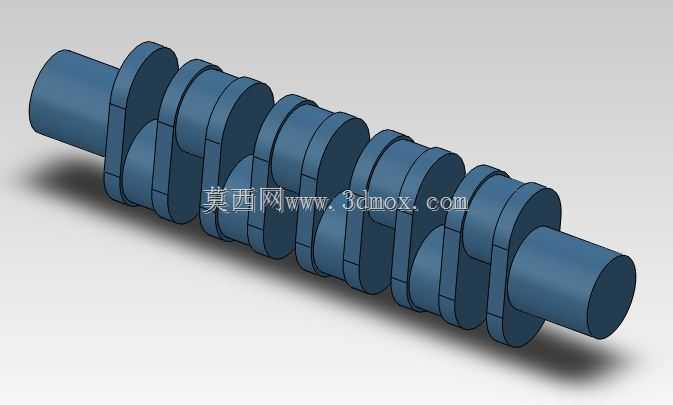

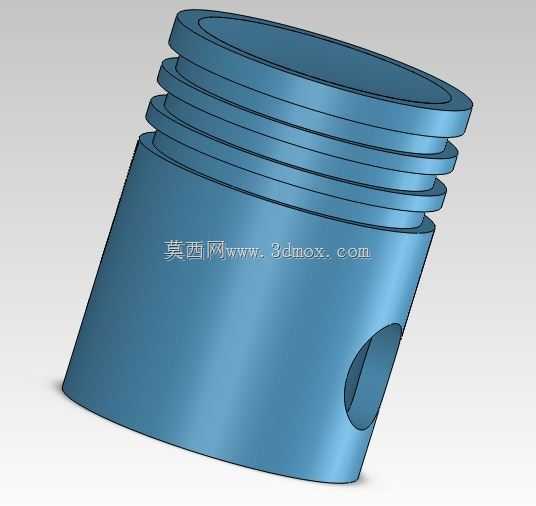

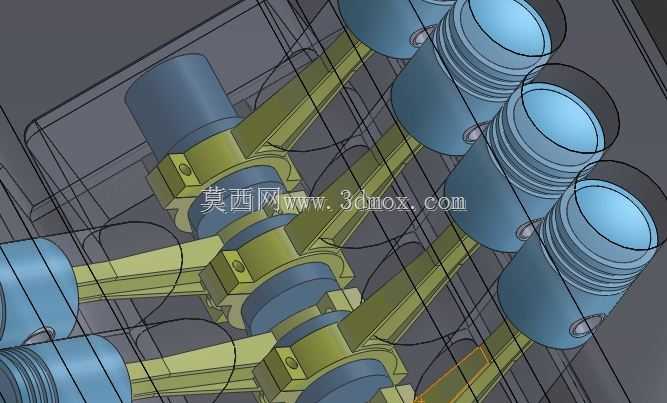

　　从数模呈现的内部结构来看，该模型完整还原了曲柄连杆机构的装配逻辑：曲轴采用全支撑结构设计，每个连杆轴颈对应两侧气缸的连杆装配位，活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴轴颈配合，缸体外侧预留的水道、油道结构清晰可见，能够直观展示冷却系统、润滑系统的介质走向，透明化的缸盖、缸体外壳处理，能够让使用者无需做剖面剖切操作，即可直接观察到内部活塞往复运动、曲轴旋转的传动关系，在做机构运动仿真时，可直接赋予各运动副对应约束，模拟不同转速下的活塞行程变化、气门开闭时序匹配关系。在实际工程应用中，这类V8动力单元的外形尺寸直接决定了动力舱的布置边界，数模中呈现的整机轮廓可作为前期整车总布置的硬点参考：

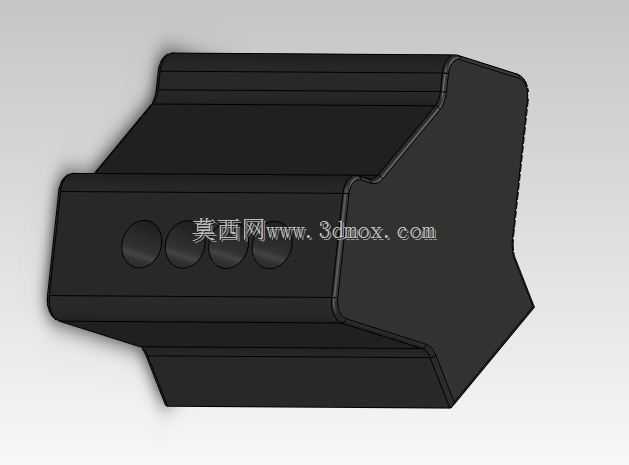

　　两列气缸的夹角决定了整机宽度尺寸，曲轴输出端的法兰位置可直接对接变速器输入轴的装配坐标，缸体侧面的安装支脚位置预留了与整车副车架悬置匹配的安装孔位，在做周边附件布置时，可基于该数模直接校核进气管路、排气歧管、起动机、发电机等附件的装配空间，避免后续设计阶段出现结构干涉问题。设计思路上，该数模采用了分层装配的建模逻辑，从核心的曲轴、活塞、连杆等运动部件，到外部的缸体、缸盖、油底壳等固定壳体，每个零部件都保留了独立的建模特征，使用者可根据实际项目需求对局部结构做参数化调整，比如修改气缸直径、活塞行程来调整整机排量，或者调整两列气缸的夹角来适配不同的布置空间需求，数模中各零部件的配合公差预留符合内燃机设计的常规工程规范，

　　运动部件之间的间隙值满足实际润滑、热膨胀的设计要求，不会出现运动仿真过程中的部件干涉问题。针对职业院校的内燃机原理教学场景，该透明化结构模型能够替代传统的剖视实物教具，让学员直观理解V型发动机的做功顺序、动力传递路径，相比平面原理图更具空间立体感；针对整车设计企业的前期选型环节，该数模可直接导入总装环境做空间匹配，大幅缩短前期动力选型的校核周期；针对内燃机改装领域的从业者，可基于该基础数模调整压缩比、进排气结构，验证改装方案的结构可行性。需要注意的是，该数模重点呈现核心运动机构与主体壳体结构，外围的附件系统如燃油供给系统、点火系统、增压系统等未做细化呈现，使用时可根据实际项目需求在现有安装接口基础上拓展对应附件结构，缸体壁厚、加强筋布置等细节符合量产V8发动机的常规设计逻辑，可作为结构设计的参考基准，无需从零开始搭建主体框架。
