直列四缸往复式内燃发动机结构展示

　　这套三维结构完整还原了直列四缸往复式内燃机的核心传动逻辑，在民用小型乘用车、低排量代步摩托、小型农用作业机械的动力单元选型中，这类结构是应用覆盖率最高的构型之一。从实际装车场景来看，直列四缸的布局不需要额外设计复杂的平衡轴结构，依靠曲柄销的错角布置就能抵消大部分二阶往复惯性力，相比三缸机型怠速抖动量更低，相比V6、V8等多缸构型整体轴向尺寸更紧凑，能给乘员舱、前置散热模块留出更多布置空间，适配前置前驱、前置后驱等多种整车布置方案。

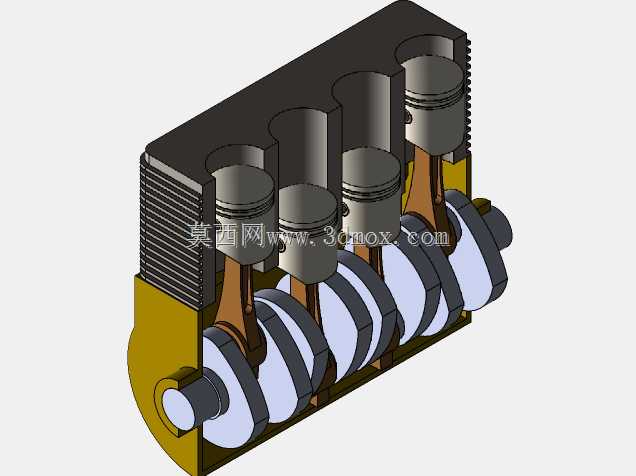

　　从结构设计逻辑来看，模型完整呈现了动力传递的全链路：四个活塞沿气缸轴线做往复直线运动，通过活塞销与连杆小头铰接，连杆大头通过轴瓦与曲轴的连杆轴颈配合，将活塞的直线运动转化为曲轴的旋转扭矩输出。气缸体采用集成式水冷腔道设计，模型中可见缸体外壁的散热鳍片结构，对应风冷机型的散热需求，若适配水冷机型可直接在缸体水套位置预留冷却液流道接口，不需要大幅改动主体结构。曲轴采用全支撑设计，每个连杆轴颈两侧都设置主轴颈支撑，能承受更高的爆发压力，适配1.0L-2.0L排量区间的动力输出需求，日常民用场景下额定转速覆盖6000rpm以内的工况区间，完全满足代步、轻载作业的动力需求。

　　在安装边界层面，这类直列四缸机型的缸体中心距通常控制在85mm-95mm区间，整体长度不超过450mm，宽度不超过350mm，高度不超过500mm，能适配绝大多数小型车辆的前舱安装空间，安装悬置点通常布置在缸体两侧的加强筋位置，与整车副车架通过橡胶悬置连接，可隔绝大部分运转振动传递到驾驶舱。模型中省略了外围的配气机构、供油系统、冷却管路等附件，核心突出曲柄连杆机构的运动配合关系，对于刚接触动力总成设计的工程师来说，能直观理解活塞冲程、连杆摆角、曲轴转角三者的对应关系，在做运动干涉检查时，可直接通过模型验证活塞在上止点、下止点位置时，连杆与缸壁、曲轴平衡块之间的预留间隙是否满足设计要求，避免实际加工装配后出现运动卡滞的问题。

　　从功能特性来看，四缸机型的做功间隔角为180度曲轴转角，相比单缸、双缸机型动力输出更平顺，每个工作循环内有四个气缸交替做功，曲轴转速波动更小，不需要搭配大质量的飞轮就能稳定怠速运转，能降低整机整备质量。在做结构优化时，可通过调整曲柄半径改变活塞冲程，适配不同排量的动力需求，也可更换不同长度的连杆调整压缩比，适配不同标号的燃油使用需求。这类结构除了车用场景，也可改装为小型固定动力单元，用于小型发电机、抽水机组的动力源，只需要在曲轴输出端连接对应的负载接口即可，结构通用性极强。
