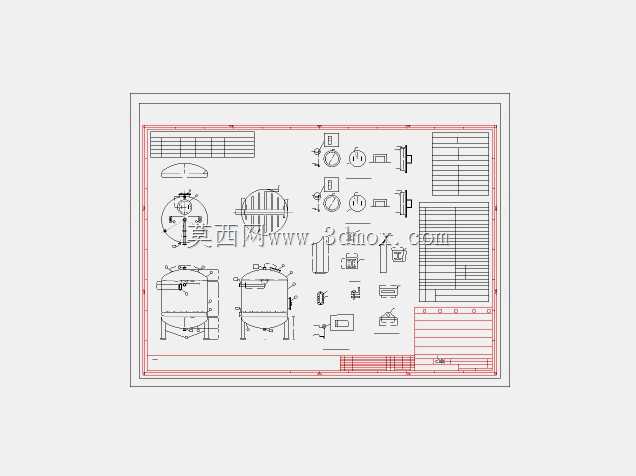

水处理用多级砂滤活性炭过滤容器结构

　　在市政给水净化、工业循环水处理、污废水深度处理的工艺段中，过滤容器是承担固液分离、介质吸附核心功能的承压类设备，这类设备的三维结构设计需要同时兼顾工艺流态合理性、承压结构安全性、安装运维便捷性三个核心维度，不能仅停留在外形轮廓的搭建层面。从实际工程应用场景来看，这类过滤容器常布置在水处理厂的深度处理车间、反渗透预处理工段、中水回用系统的过滤单元，进水端通常衔接混凝沉淀后的出水管道，出水端接入清水池或者后续膜处理设备，部分工况下还会并联多台同规格容器，实现单台反冲洗时系统不间断供水，因此在建模阶段就需要预留好管道对接的接口位置、设备检修的操作空间，避免后期现场安装时出现管线干涉、操作空间不足的问题。

　　设备的核心用途是通过内部装填的不同级配滤料实现水质净化，上层通常装填粒径较大的石英砂滤料，截留水中大颗粒悬浮物、胶体杂质，下层装填柱状或者颗粒状活性炭，吸附水中的异色异味、余氯、小分子有机物，部分针对特殊水质的工况还会在滤层间添加无烟煤、锰砂等其他滤料，因此容器内部的结构设计需要匹配滤料的装填高度、承托层的铺设要求，设置对应的滤板、水帽、布水装置，保证反冲洗时滤料能均匀膨胀，不会出现滤料板结、跑料的问题。从功能特性来看，这类承压容器需要承受0.3-0.6MPa的工作压力，部分高压工况下设计压力会提升至1.0MPa，因此罐体的壁厚计算、封头选型、接管补强都需要严格遵循压力容器的设计规范，筒体通常采用立式圆筒形结构，上下采用标准椭圆形封头，相比平封头可以有效降低应力集中系数，减少壁厚冗余，降低设备整体重量。

　　设计思路上，首先需要根据处理水量确定罐体的直径，过滤流速通常控制在8-12m/h，反冲洗流速提升至12-15L/(m²·s)，以此倒推罐体的横截面积，确定筒体内径后再根据滤料层厚度、承托层厚度、布水空间高度、反冲洗膨胀空间高度确定筒体的总高度，通常滤料层上方需要预留至少30%的滤料膨胀空间，避免反冲洗时滤料随水流溢出。罐体的接管布局需要结合工艺流向设置，进水口通常设置在上封头中心位置，内部衔接喇叭口布水器，保证进水能够均匀分散在滤层表面，不会出现局部水流冲力过大破坏滤层平整度的问题；出水口设置在下封头中心，内部衔接多孔板加ABS水帽的集水装置，水帽的缝隙宽度需要匹配最细滤料的粒径，防止滤料随出水流失；同时需要在罐体侧壁设置不同高度的检修人孔、卸料口、装填口，人孔直径通常不小于450mm，方便运维人员进入罐体内部更换滤料、检查内部构件，卸料口设置在滤层底部位置，更换滤料时可以直接通过卸料口排空旧滤料，减少人工清掏的工作量。

　　外形尺寸与安装边界方面，这类处理量级的过滤容器，支腿通常采用三根或者四根均匀分布的圆柱形支腿，支腿高度需要满足底部排泥阀、出水管道的安装操作空间，通常支腿底部到下封头最低点的距离不小于300mm，支腿底板需要预留地脚螺栓孔，方便与混凝土基础固定，安装时需要保证罐体的垂直度偏差不超过1‰，避免内部布水、集水装置倾斜导致偏流。罐体侧壁还需要预留压力表接口、排气阀接口、取样阀接口，排气阀设置在上封头的最高位置，设备启动时可以排空罐内空气，避免气阻影响过滤效率，取样阀分别设置在进水侧、出水侧以及不同滤层高度位置，方便日常运行时检测各段的水质情况，判断滤料的污染程度，确定反冲洗或者更换滤料的时机。另外在罐体外部需要设置爬梯和操作平台，平台高度对齐上封头的人孔位置，方便运维人员操作顶部的阀门、装填滤料，爬梯的踏步间距、护栏高度都需要符合安全规范要求，建模时需要同步考虑这些附属结构的安装位置，避免与外部管道、其他设备产生干涉。反冲洗的管道接口需要设置在罐体的合适位置，进气口通常设置在滤板下方，反冲洗进水口与出水口可共用管路，通过阀门切换实现过滤、反冲洗、正洗三个工况的流道切换，设计时需要保证各个阀门的操作空间充足，阀门手柄的转动范围内没有其他构件遮挡。
