锥褶式空气过滤元件结构设计

　　这款锥褶结构的空气过滤元件，主要适配各类需要进气净化的气动系统、小型动力设备以及环境监测传感装置的进气端防护场景，在车间气动管路、小型内燃机进气通路、户外传感设备防尘进气口等场景中都能见到同结构产品的应用。从实际使用需求来看，这类过滤元件的核心作用是拦截进气气流中携带的固体粉尘、悬浮颗粒杂质，避免杂质进入下游精密元件造成磨损、堵塞或者传感检测精度偏差，相比平面滤网结构，锥褶形态能在有限的安装空间内最大化拓展有效过滤面积，在相同通风量要求下降低气流通过阻力，同时延长单次维护的使用周期。

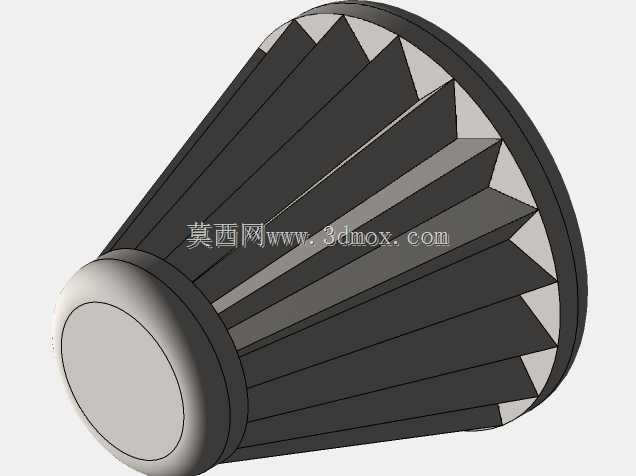

　　设计过程中首先确定了整体锥台形态的基础轮廓，这种形态一方面适配多数设备进气口的渐扩/渐缩安装腔体，能直接嵌入对应锥面安装位减少额外固定结构，另一方面锥面的倾斜角度可以引导附着在滤材表面的大颗粒杂质在重力或者气流反吹作用下向锥底方向滑落，避免杂质均匀覆盖整个滤面造成快速堵孔。滤材部分采用周向均匀排布的折褶结构，每一道折褶的折边角度、深度都保持一致，避免局部折褶过密造成滤材贴合，导致有效过滤面积缩水；折褶的棱边做了微小的圆弧过渡处理，避免折角处应力集中造成滤材破损，同时也能让气流在折谷位置的流动更顺畅，减少局部涡流带来的压损。

　　从安装边界来看，元件大端为密封安装端面，设计了平整的贴合面，可适配橡胶密封圈实现端面密封，避免未经过滤的气流从安装缝隙短路进入下游；小端为封闭圆弧端盖，一方面作为折褶滤材的端部支撑，避免滤材在气流正压或者负压作用下发生形变移位，另一方面圆弧曲面可以引导进入腔体的气流沿周向均匀分布到各个折褶滤面，避免局部滤面气流流速过高造成杂质穿透或者滤材过早损耗。整体外形的锥度比例经过反复调整，既保证了在相同轴向安装长度下获得更大的过滤面积，也避免锥度过大造成折褶在小端位置过于拥挤，影响滤材的有效展开。

　　在建模实现过程中，采用圆形放样的方式构建整体锥面基础，再通过阵列折褶特征完成滤材部分的结构，壳体端盖部分采用抽壳方式保证壁厚均匀，整体壁厚控制在适配常规注塑或者滤材定型工艺的范围内，不会出现局部壁厚过厚导致的成型缺陷，也不会因为壁厚过薄造成结构刚性不足。实际选型适配时，需要注意安装腔的锥面角度要与元件外锥角度匹配，安装端面的压紧力要控制在合理范围，既要保证密封可靠，也不能压坏端盖或者造成滤材变形；日常维护中可以通过反向吹气的方式清理滤材表面附着的杂质，当折褶缝隙被细小颗粒堵塞无法通过反吹清理时，就需要更换新的过滤元件，保证进气通路的通气量与过滤效果。这类锥褶过滤元件相比圆柱形平折滤芯，在相同安装直径下的过滤面积能提升40%以上，压损降低约25%，非常适合安装空间受限但对通气量、过滤精度有一定要求的应用场景，在小型气源处理、设备进气防护、传感单元防尘等领域的适配性很强。
