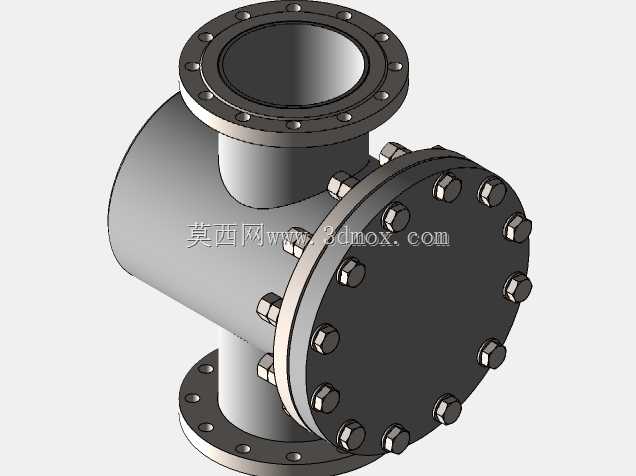

三通法兰连接式篮式管道滤器结构

　　这款三通结构的管道滤器，主要应用在工业流体输送管路的杂质截留环节，常见于化工原料输送、市政给排水主管支路、循环冷却水系统、液压泵站回油管路这类需要在线过滤且不便于频繁拆断主管道的场景，相比直通式滤器，它的侧向开盖结构能在不拆解主管道法兰连接的情况下完成滤芯更换与内部沉渣清理，大幅降低运维阶段的管路拆装工作量。从结构设计逻辑来看，主体采用三通式铸钢壳体构型，三个接口全部采用凸面带颈法兰结构，法兰密封面的水线加工精度直接决定管路连接后的静密封可靠性，法兰螺栓孔的节圆尺寸、孔径参数严格匹配对应公称压力的管路法兰标准，能直接和同规格的工业管道法兰配对安装，不需要额外加工过渡转接件。滤器的端盖采用快开式螺栓压接结构，

　　端盖一周均匀布置的六角头螺栓，在保证密封压紧力均匀分布的同时，也能让运维人员使用常规扳手即可完成端盖的拆装操作，端盖与壳体的密封面采用耐油橡胶垫或金属缠绕垫适配，可根据输送介质的温度、腐蚀属性更换对应密封材质，满足不同工况的密封需求。内部过滤腔采用篮式容渣结构，相比Y型滤器，它的容渣空间更大，纳污能力更强，能延长单次清理的周期，减少运维频次，适合杂质含量相对较高的流体输送场景。安装边界方面，三个法兰接口的同轴度、垂直度公差控制在机械管路安装的通用公差范围内，现场安装时不需要额外调整管路走向即可完成对接，设备的整体重心位于三通壳体的几何中心附近，安装后不会对连接管路产生额外的偏载力矩，对于大公称通径的规格，壳体下方可配套安装支撑支座，

　　避免长期运行后管路法兰承受额外的设备重量导致密封面泄漏。从功能特性来说，流体从上部法兰接口进入滤器内部后，会经过内置的过滤篮筐，流体中的固体颗粒杂质会被截留在篮筐内部，过滤后的洁净流体从下部法兰接口流出，侧向的端盖结构完全避开了主管道的流体走向，清理时只需要拆开端盖即可取出篮筐倾倒杂质、冲洗滤网，不需要松动上下主管道的法兰螺栓，也不需要挪动前后段的管路，这一设计在空间紧凑的管廊、设备夹层内的管路系统中优势尤为明显。设计过程中，壳体的壁厚经过承压强度校核，能满足对应公称压力等级下的管路工作压力要求，壳体的过渡圆角处做了应力消除处理，避免长期承压运行过程中出现应力集中导致的壳体开裂问题，法兰与壳体的连接位置采用全焊透结构，

　　焊接后做了消除内应力处理，保证焊接位置的强度与密封可靠性。在实际选型应用中，这类滤器通常安装在泵类设备的入口前端、精密阀门的上游侧、换热设备的入口管路，用来拦截流体中的焊渣、金属碎屑、固体结块等杂质，避免杂质进入下游设备造成叶轮磨损、密封面划伤、流道堵塞等故障，有效提升整个流体系统的运行稳定性，延长下游精密设备的使用寿命。建模过程中，所有法兰的连接尺寸、螺栓的规格与布置间距、端盖的压紧面尺寸都严格遵循对应的管路附件标准，结构件之间的装配间隙符合机械装配的通用公差要求，可直接用于管路系统的三维布局设计、安装干涉校验，也可作为同类滤器产品结构优化的参考模型，帮助设计人员快速完成管路系统的滤器选型匹配与安装空间预留。
