乘用车排气余热利用空调系统结构设计

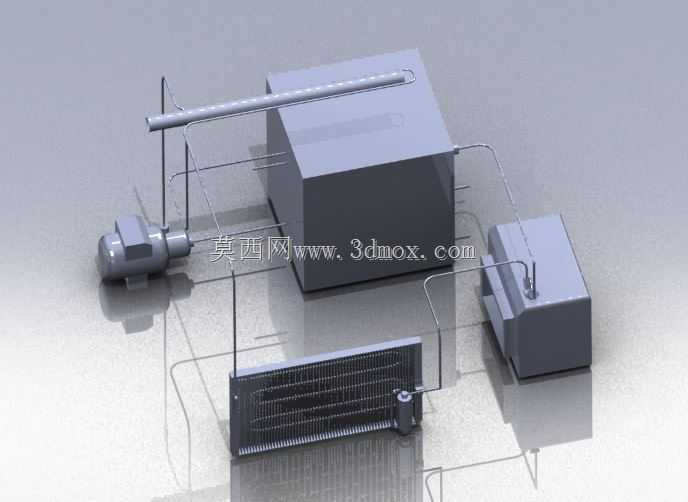

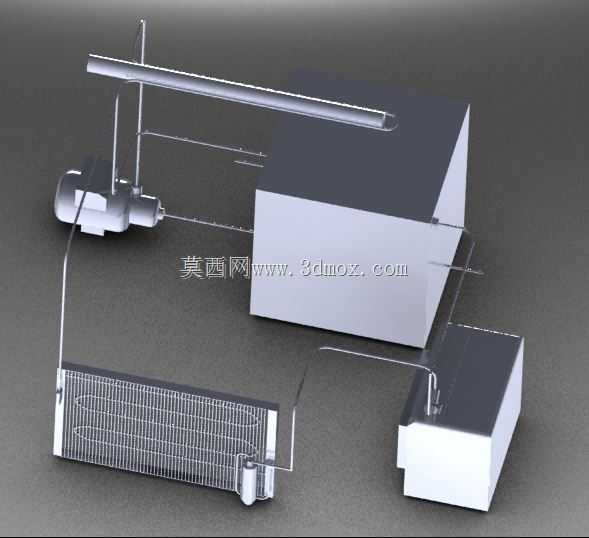

　　这套结构方案针对传统乘用车空调依赖发动机曲轴直驱、怠速工况制冷效率不足、额外消耗燃油动力的痛点，探索利用排气余热驱动制冷循环的技术路径，整体布局围绕乘用车前舱有限安装空间做适配设计，核心功能单元包含余热回收换热模块、蒸汽发生单元、制冷压缩做功单元、冷凝散热模块、车内蒸发换热单元以及连接各单元的冷媒输送管路。从安装边界来看，整套系统的核心换热箱体预留了与前舱纵梁连接的固定支脚安装位，整体外廓尺寸控制在传统燃油车空调压缩机与冷凝器组合占用空间的1.2倍范围内，无需对现有量产乘用车的前舱钣金结构做大规模改动即可完成试装，各管路的弯折半径均符合车载流体管路的最小弯曲半径要求，避免冷媒流动过程中出现过大的沿程阻力损失。

　　设计过程中优先考虑了排气侧的换热安全，余热回收单元与排气管道的连接段采用了双层隔热结构，避免高温排气的热量向周边线束、塑料件扩散引发安全隐患，同时在换热回路中设置了旁通支路，当排气温度过高、系统压力超过阈值时，旁通阀自动开启将多余排气直接导出，保证制冷循环的工作压力始终处于合理区间。各功能单元之间的管路走向做了分层排布设计，高温高压管路与低温低压管路之间预留了足够的隔热间隙，避免相邻管路之间出现不必要的热交换拉低系统整体能效，冷凝模块的安装位置与原车散热器保持平行对齐，可借助原车行驶过程中的迎面风完成散热，无需额外增设大功率散热风扇，降低系统的电力消耗。制冷做功单元的动力输入完全来自余热回收产生的高压蒸汽，

　　无需从发动机曲轴端提取动力，可在发动机怠速、车辆低速爬坡等传统空调效率不足的工况下，依然维持稳定的制冷输出，同时不会额外增加发动机的负载，对降低乘用车低速工况的燃油消耗有实际帮助。蒸发单元的接口尺寸与现有车型的车内风道接口完全匹配，可直接替换原有蒸发箱接入车内温控回路，无需对车内仪表台内部结构做调整。整套结构的连接点均采用快插式密封接头，便于后期的装配与维护，各核心部件的固定支脚均做了减震衬套预留，可抵消车辆行驶过程中产生的振动，避免管路长期受振动影响出现开裂、冷媒泄漏的问题。在管路的固定点设计上，每间隔30cm设置一个管路固定卡扣，卡扣位置避开了管路的弯折应力集中区，防止车辆长期运行后管路出现疲劳损坏。系统的压力检测点预留了标准的传感器安装接口，可直接接入车载电控系统，实时监测各回路的压力、温度参数，匹配整车的温控策略调整输出功率。
