管式车架休闲卡丁车结构设计方案

　　这款管式车架结构的单人卡丁车，核心应用场景覆盖室内外游乐场馆、休闲农庄体验赛道、个人休闲代步以及青少年驾驶启蒙训练多个领域，不同于专业竞速卡丁车的极致轻量化取向，该结构在设计阶段就平衡了制造成本、结构强度与维护便利性，更偏向民用休闲场景的使用需求。从实际用途来看，该车型不需要适配专业赛事的严苛碰撞标准，重点满足低速状态下的行驶稳定性、驾乘人员的基础防护，以及非专业铺装路面的通过能力，日常使用中可承载单名驾乘人员完成绕桩、直线加速、轻度越野等休闲驾驶动作，车架预留的安装位也支持后期加装防护外壳、灯光系统等拓展配件，适配不同运营场景的外观定制需求。

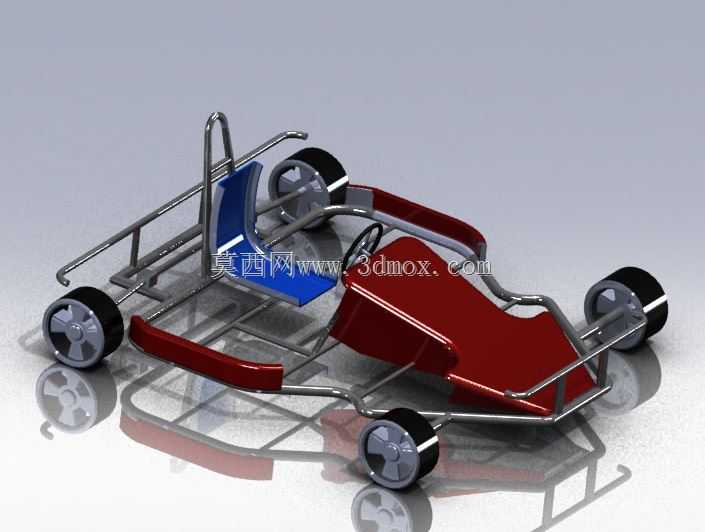

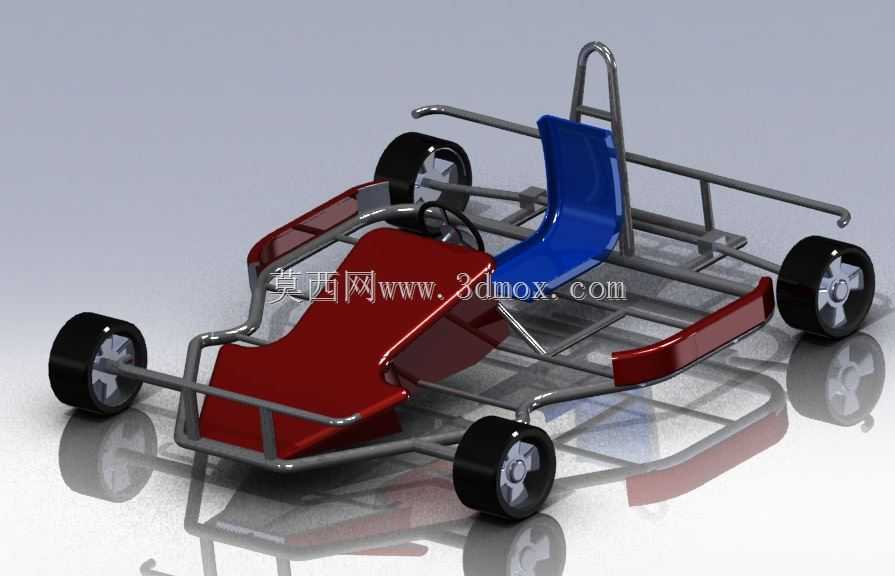

　　功能特性层面，整车采用外露管式桁架结构作为核心承载主体，所有受力杆件均通过空间三角构型排布，在控制整体重量的前提下，可承受日常驾驶过程中产生的纵向加速制动力、侧向过弯离心力，以及轻度颠簸带来的垂向冲击，没有设计全包覆的金属外壳，既降低了整车整备质量，也方便日常对转向、传动、制动部件的检修维护，驾乘位采用一体式成型座椅，安装位置贴合普通成年人的坐姿重心，驾驶过程中可有效固定驾乘人员躯干，避免过弯时身体侧滑影响操控精度。转向机构采用前置拉杆布局，转向比设定偏向休闲驾驶的易用性，不需要太大的转向力度即可完成大角度转向动作，适配新手驾驶员的操作习惯，轮位布局采用前窄后宽的轮距设定，前轮轮距更小可提升转向灵活性，后轮轮距更宽可提升高速行驶与过弯时的侧倾稳定性，四个车轮均采用小直径宽胎设计，胎面接地面积更大，在平整铺装路面与轻度非铺装路面都能提供足够的抓地力，降低打滑风险。

　　设计思路上，整个车架的杆件选型优先考虑通用管材规格，所有弯折杆件的弯曲半径都适配常规弯管设备的加工能力，不需要定制特殊加工模具即可完成车架主体的生产制造，有效降低了小批量生产的加工成本。车架的连接节点设计兼顾了焊接工艺性，所有杆件交接位置都预留了足够的焊接操作空间，不需要复杂的工装定位即可完成组焊，焊接完成后整体变形量小，后期校正工作量低。座椅安装位、转向柱固定位、动力单元安装位都采用模块化设计思路，不同功率的动力单元、不同规格的座椅配件都可以通过调整安装垫片适配，不需要对车架主体进行二次切割修改，提升了车架的通用适配能力。防护结构设计上，车架两侧的横向杆件刚好处于驾乘人员躯干侧面位置，发生轻度碰撞时可首先吸收冲击能量，避免外力直接作用到驾乘人员身上，前部车架延伸出的防撞段长度经过测算，正面碰撞时可预留足够的变形吸能空间，不会让撞击力直接传递到驾乘位。

　　外形尺寸与安装边界方面，整车长度控制在1.8米左右，宽度控制在1.2米左右，高度不超过1.1米，整体外廓尺寸小巧，可在宽度2米以上的狭窄赛道内灵活穿梭，也可通过常规宽度的室内通道，适配室内场馆的场地限制。车架底部的最小离地间隙设定为100毫米左右，既可以通过普通路面的小凸起与接缝，也不会因为离地间隙过高导致整车重心上抬，影响过弯稳定性。车轮安装位的轮拱预留空间适配10英寸直径的轮胎规格，后期更换不同胎纹的轮胎时不会出现轮胎与车架杆件干涉的问题，转向机构的最大转角设定为内侧轮35度、外侧轮30度，最小转弯半径控制在3米以内，在狭小场地内也可以完成掉头动作。动力单元的安装舱位预留了0.40.30.3米的安装空间，可适配小排量燃油发动机或者低速电动动力单元，安装点的孔位采用通用间距设计，不需要重新打孔即可完成常规动力总成的固定。制动系统的安装位预留了前后双回路制动的布置空间，可根据使用需求选择单后刹或者前后双刹的配置，管路布置沿车架杆件内侧走线，可避免行驶过程中飞溅的碎石剐蹭制动管路，提升使用可靠性。
