简易钢管结构单人休闲卡丁车设计

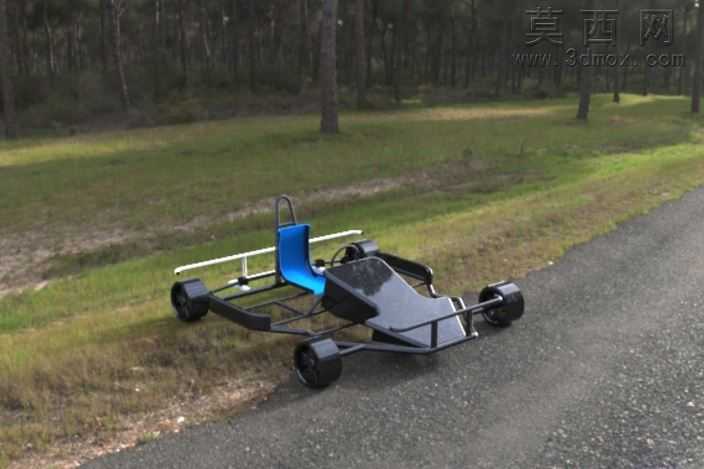

本作品为轻量化单人休闲卡丁车的三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先以空间钢管桁架结构作为车架主体的设计核心，通过3D草图绘制钢管的空间走向，精准匹配驾驶坐姿的人机工程尺寸，预留出座椅安装位、转向机构固定点、车轮轮距与轴距的装配空间，确保车架在轻量化的前提下具备足够的扭转刚度，避免行驶过程中出现结构形变。建模过程中对每个钢管构件做了等壁厚处理，还原真实管材的截面特征，同时对车架的焊接连接位置做了贴合处理，还原实际加工中的焊接贴合面特征，避免装配干涉。车身覆盖件采用薄壳特征建模，前部的导流护板、侧面的防护结构均采用曲面建模完成，通过曲面剪裁、加厚、圆角处理还原玻璃钢或薄金属覆盖件的真实质感，座椅部分采用一体化曲面建模，还原桶式运动座椅的包裹性造型，匹配驾驶位的倚靠角度，兼顾休闲驾驶的舒适性。渲染阶段采用户外林间铺装路面作为场景，为车架钢管赋予哑光黑金属材质，还原钢管喷砂喷塑后的表面质感，为座椅赋予亮蓝色哑光塑料与织物结合的材质，突出视觉辨识度，车轮部分分别为橡胶轮胎赋予带细微纹理的黑色橡胶材质，为轮毂赋予亮黑色金属烤漆材质，地面材质采用带颗粒质感的沥青路面与草地材质，通过环境光遮蔽、全局光照效果渲染出真实的户外光影，让整车的展示效果贴近真实落地后的状态。结构设计上采用后置动力布局的预留空间，转向系统采用齿轮齿条式转向的简化结构，直接连接方向盘与前轮转向节，结构简单可靠便于后期组装维护，车轮采用四轮等宽布局，降低整车重心提升过弯稳定性，整车没有多余的装饰结构，所有构件均服务于行驶功能与结构强度，兼顾DIY组装的便利性与休闲驾驶的实用性，设计过程中反复核对各部件的装配间隙，确保转向轮转动时不会与车架、覆盖件发生干涉，油门刹车踏板的位置符合普通人的腿部操作范围，无需大幅度调整坐姿即可完成操控，整体设计偏向简易实用的休闲娱乐定位，适合个人爱好者DIY制作或小型场地休闲代步使用。
