壁挂式工业电气控制防护箱体结构设计

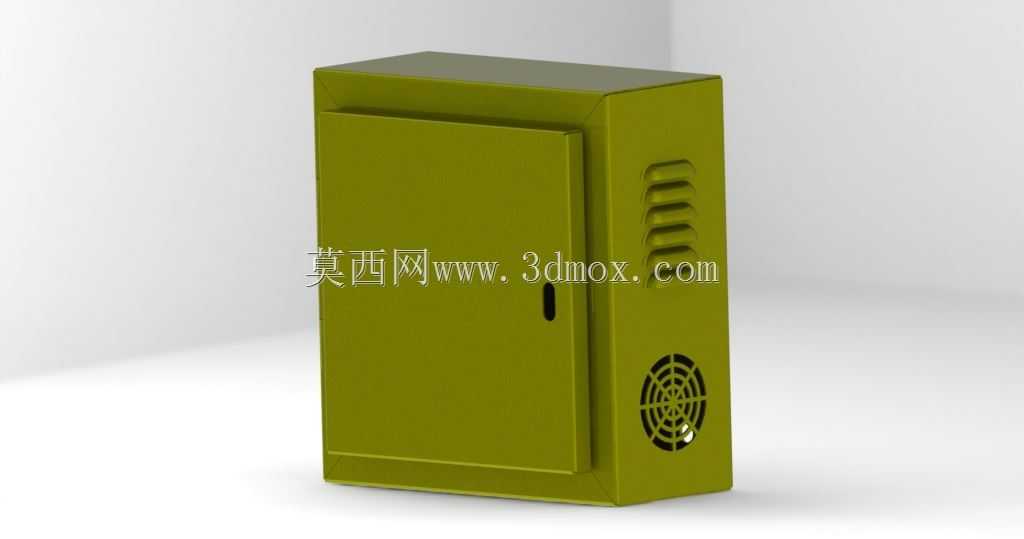

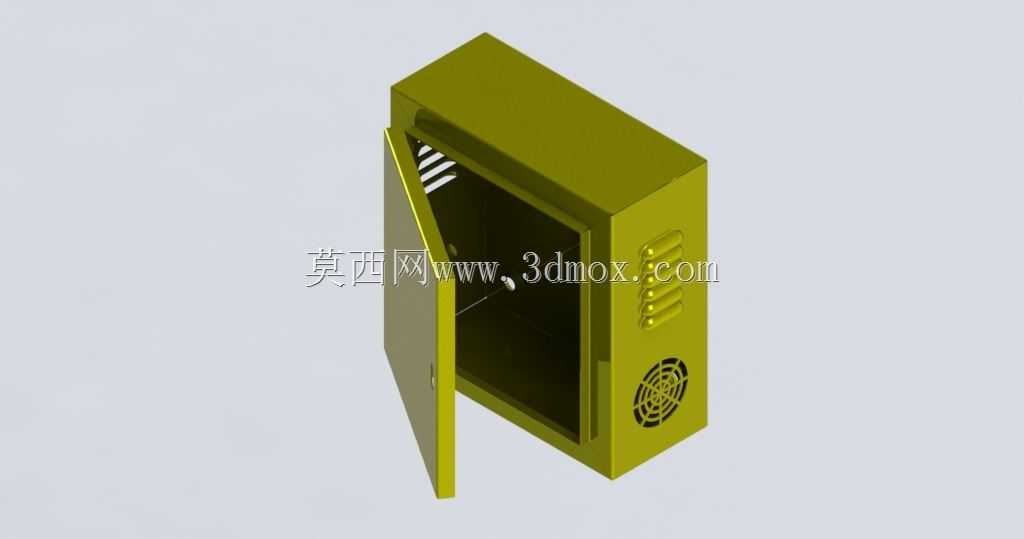

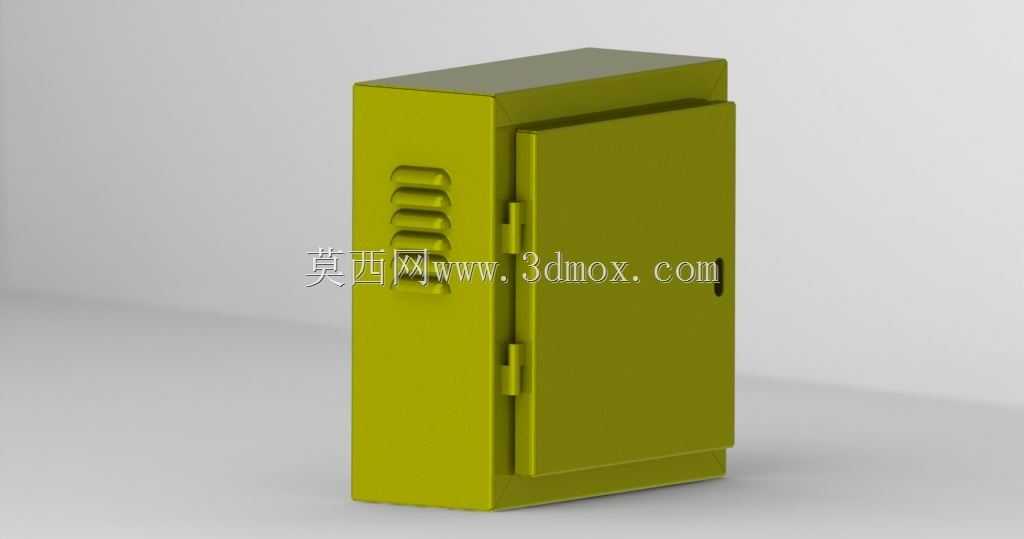

　　在工业现场的电气控制回路搭建场景里，这类壁挂式防护箱体是分散式控制节点的核心承载部件，常被安装在生产车间立柱、设备侧方墙面、管廊侧壁等位置，用来容纳小型控制回路的接线端子、继电器、小型信号采集模块、电源转换单元这类低压电气元件，避免车间内的粉尘、切削液飞溅、意外磕碰对内部电气件造成损伤，同时也能隔绝非操作人员的误触碰，降低电气安全隐患。从结构设计的角度看，这款箱体采用单开门侧开结构，门体与主箱体通过侧边的隐藏式铰链连接，开合角度可以达到120度以上，方便后期接线调试与元件更换，门体边缘做了向内折弯的翻边结构，和箱体主体的贴合面可以加装密封胶条，满足常规工业场景的IP54左右防护等级要求，阻挡粉尘与飞溅水滴进入箱体内部。

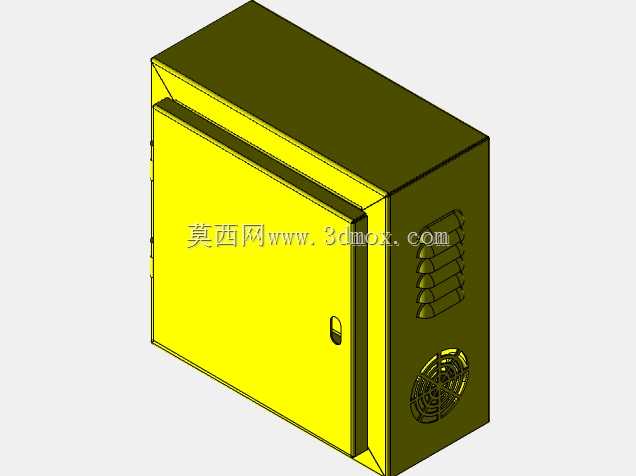

　　门体上配置的小型转舌锁，是工业柜体常用的标准锁具，配套通用钥匙即可完成开关，既满足日常运维的开锁需求，也能避免无关人员随意开启箱门。箱体侧面的散热结构做了分层设计，上部是多组冲压成型的百叶通风口，开口方向向下倾斜，既能保证空气流通的通道，又能避免上方滴落的液体顺着通风口流入箱内，下部直接安装了轴流散热风扇的安装位，预留了标准的风扇安装孔位与走线缺口，当箱内安装的电气元件总发热功率超过30W时，可以直接加装对应尺寸的轴流风扇，形成下进上出的强制风冷散热回路，保证箱内温度维持在电气元件允许的工作范围内，避免高温导致的元件寿命缩短、工作异常等问题。箱体的背部设计了四个壁挂安装孔，采用挂装式结构，

　　安装时可以先在墙面或安装面上固定膨胀螺栓或安装挂板，再将箱体整体挂装到位，不需要在箱内操作固定螺丝，大幅降低现场安装的施工难度，安装孔的位置做了沉台设计，固定螺丝安装完成后不会突出箱体背部平面，保证箱体和安装面可以完全贴合，不会出现晃动间隙。从尺寸边界来看，这款箱体属于中小型壁挂控制箱范畴，整体深度控制在200mm以内，不会过多占用车间的通行与操作空间，内部的安装底板采用可拆卸式设计，用户可以先将电气元件在底板上完成接线组装，再整体推入箱体内部固定，大幅提升装配效率，底板和箱体之间预留了15mm左右的走线空间，方便侧面与上下方向的线缆引入，箱体的上下与侧面都预留了敲落孔位，施工时可以根据实际走线方向敲开对应位置的孔位，

　　安装电缆防水接头，不用额外现场开孔，减少现场施工的工作量。在建模过程中，所有的折弯参数都按照常规冷轧钢板钣金加工的工艺要求设置，折弯内R角根据板厚取对应值，避免加工时出现开裂或者回弹超差的问题，百叶窗的冲压结构、风扇安装位的加强筋都做了工艺性优化，不需要额外的焊接工序，全部通过钣金冲压、折弯即可成型，有效降低加工成本，适合批量生产应用。这类箱体除了常规的工业车间控制场景，也可以用在小型自动化设备的本机控制单元承载、楼宇配电的小型分支回路保护、户外临时站点的电气元件防护等场景，只要根据实际使用环境调整表面喷涂的材质与密封件选型，就可以适配不同的工况需求，结构的通用性较强，很多细节设计都沿用了行业内成熟的柜体结构方案，同时做了局部的优化，比如锁具位置的加强、通风口的角度调整，都能更好地适配现场的实际使用需求，减少后期运维的麻烦。
