壁挂式IP66防护参数化电气箱结构

　　这款参数化电气箱的设计，最初是针对工业现场壁挂安装的电控配套需求打磨的，日常在车间生产线旁、户外设备侧、军械库墙面这类需要就近布置电气控制回路的场景里，这类箱体是承载低压电气元件、接线端子、小型控制模块的核心载体，既要给内部元器件提供可靠的物理防护，也要兼顾现场安装、后期运维的操作便利性。从实际使用的角度出发，这类壁挂箱体最核心的要求就是防护可靠性，这款箱体达到IP66的防护等级，意味着可以完全阻挡粉尘进入箱体内部，同时承受强力喷水冲洗也不会出现进水问题，不管是多粉尘的机加工车间，还是需要定期冲洗的户外作业点位，甚至是有一定防潮要求的库房墙面安装场景，都能稳定保护内部的电气元件，避免因为粉尘侵入、水汽渗漏导致的线路短路、元件锈蚀故障。

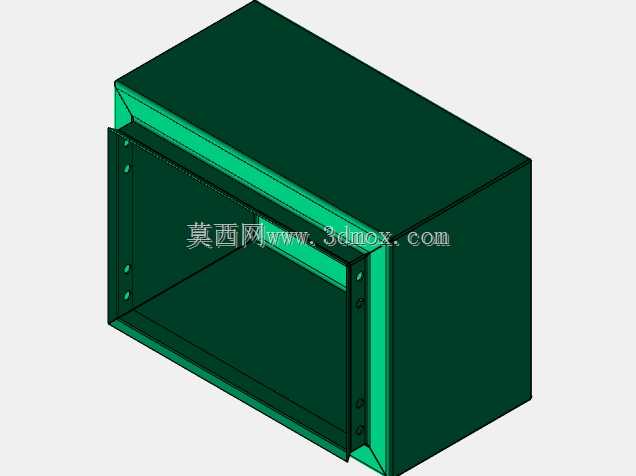

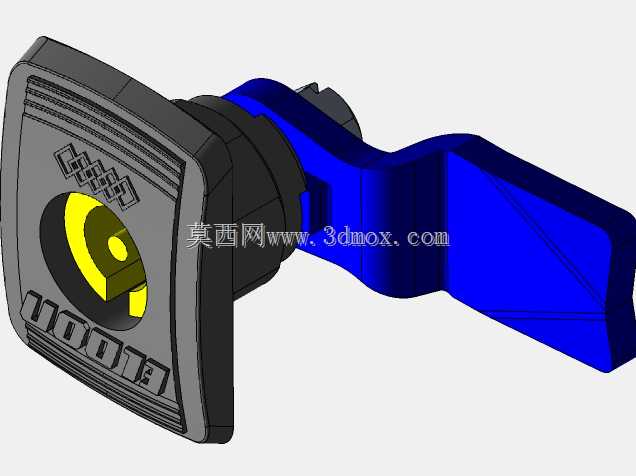

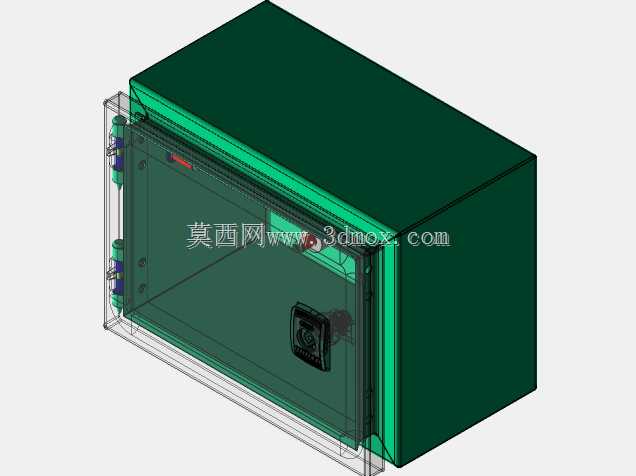

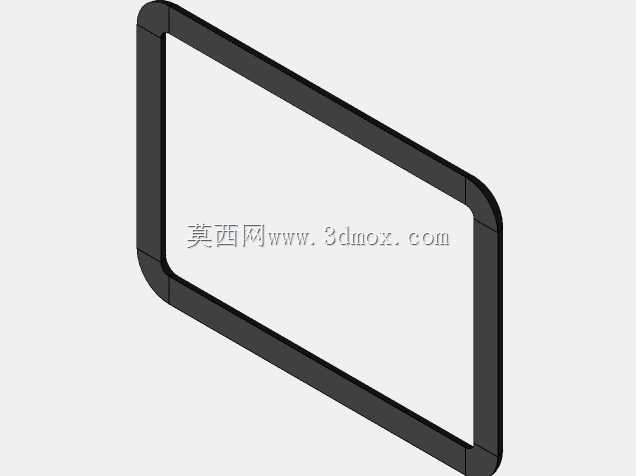

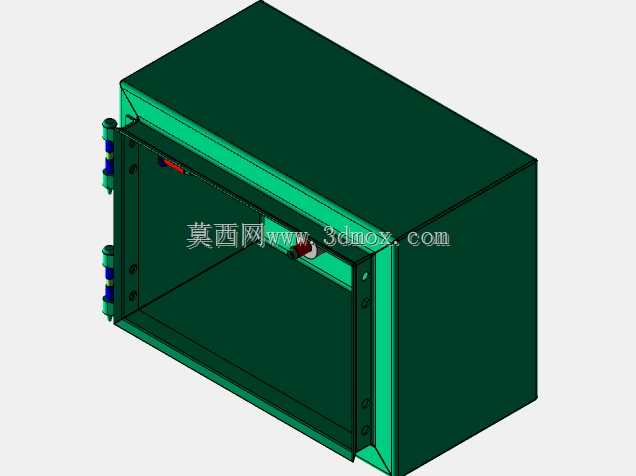

　　设计过程中采用了全钣金折弯拼接的结构思路，箱体主体和箱门的配合面做了连续的密封槽设计，配套的密封胶条可以完全嵌合在槽位内，箱门闭合时通过侧边的多点锁止结构压紧胶条，保证整圈密封面的压力均匀，不会出现局部密封失效的缝隙。箱体的安装边界完全围绕180mm深度、240mm宽度、150mm高度的外形尺寸做参数化适配，所有的折弯止口、安装孔位、铰链装配位都可以跟随核心尺寸参数做联动调整，设计人员在适配不同元件容纳需求的时候，只需要调整核心外形参数，就能自动生成对应尺寸的完整箱体结构，不需要重复绘制每个钣金特征，能大幅缩短同系列不同规格箱体的设计周期。

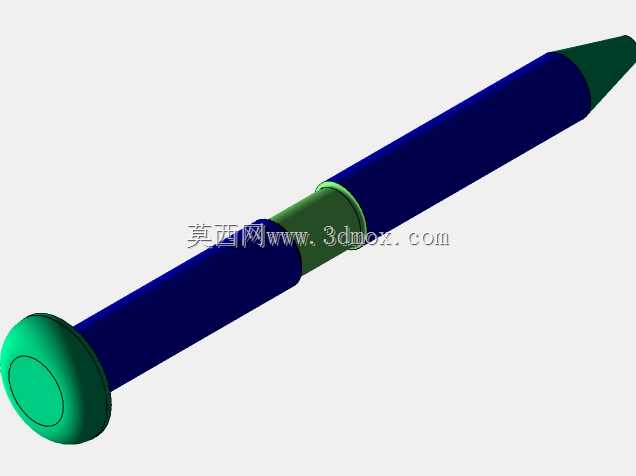

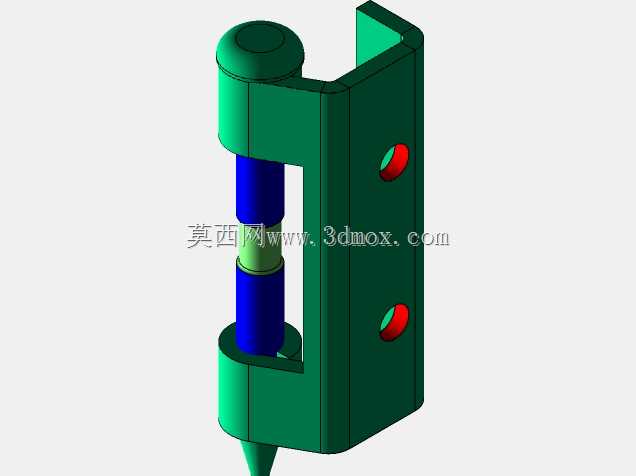

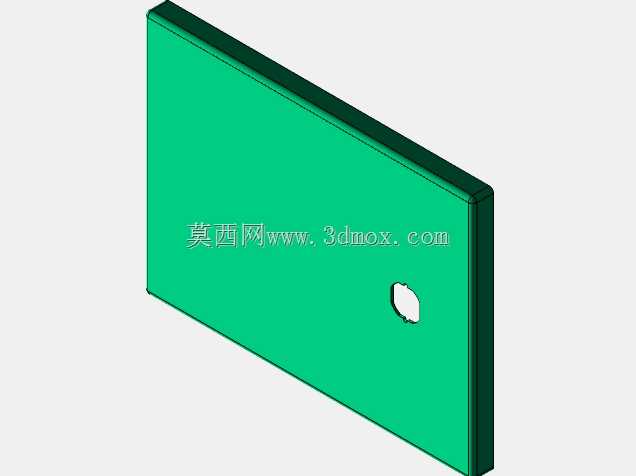

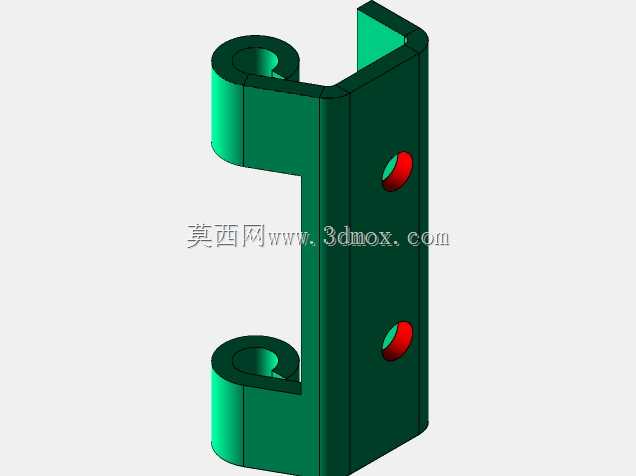

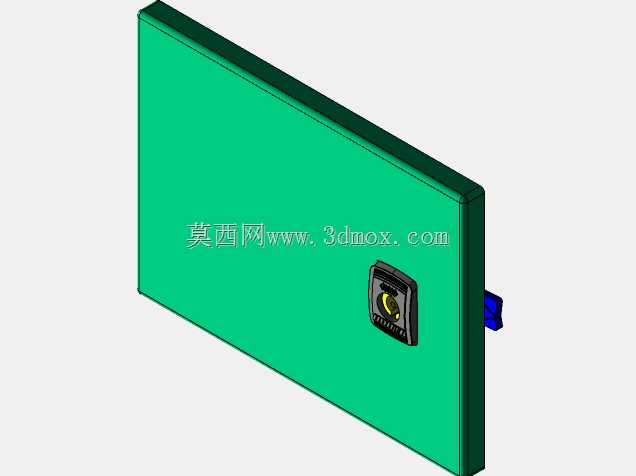

　　从安装适配的角度看，箱体背部预留了标准的壁挂安装孔位，孔位间距做了通用化设计，可以匹配市面上常见的墙面安装支架、膨胀螺栓固定点位，现场安装的时候不需要额外做打孔适配，直接对准孔位固定即可。箱门采用了侧边铰链的开合结构，铰链做了暗藏式处理，不会突出箱体外部破坏整体密封结构，同时开合角度可以满足日常接线、元件调试的操作空间需求，箱门内侧还预留了线槽安装位，可以方便布置箱门到箱体主体的跨接线，避免开合箱门的时候拉扯线路。箱体内部的底盘做了可拆式设计，安装电气元件的时候可以先把底盘拆下来，在工作台面上完成元件固定、接线作业之后再整体推入箱体固定，相比直接在箱体内操作的结构，能大幅降低现场装配的操作难度，尤其是在墙面高位安装的场景下，不需要探身在狭窄的箱体内完成接线作业，能有效提升装配效率，降低高空作业的操作风险。

　　在结构强度的设计上，箱体的钣金折弯边都做了双层翻边处理，既可以提升箱体整体的抗变形能力，避免运输、安装过程中因为磕碰导致箱体变形影响密封性能，同时翻边结构也可以消除钣金切口的锐边，避免装配、运维过程中划伤操作人员。箱体的进出线孔位预留了标准的密封接头安装位，可以根据现场的走线数量、线缆直径选配对应的格兰头，保证进出线位置的防护等级和箱体整体一致，不会因为走线开孔破坏整体的防护性能。针对户外或者潮湿场景的使用需求，箱体底部还预留了可选的冷凝水排水孔位，正常使用的时候用密封堵头封堵，在温差较大容易产生凝露的场景下，可以打开堵头加装微型排水阀，避免凝露在箱体内部积存影响元件运行。

　　从三维建模的角度看，整个参数化模型把所有的装配约束、特征关联都做了完整定义，修改外形尺寸的时候，铰链位置、锁扣位置、密封槽尺寸、安装孔位都会自动匹配调整，不会出现特征错位、装配干涉的问题，不管是做同系列产品的衍生设计，还是针对特定项目做尺寸定制，都可以直接在这个模型基础上调整参数，不需要重新搭建基础结构，对于做电气配套、钣金结构设计的工程师来说，能省去大量重复建模的时间，同时模型里的密封结构、安装结构都经过实际生产验证，直接导出工程图就可以用于钣金下料、折弯加工，不需要再做额外的结构校核。
