长尺寸高取向纳米材料制备装置

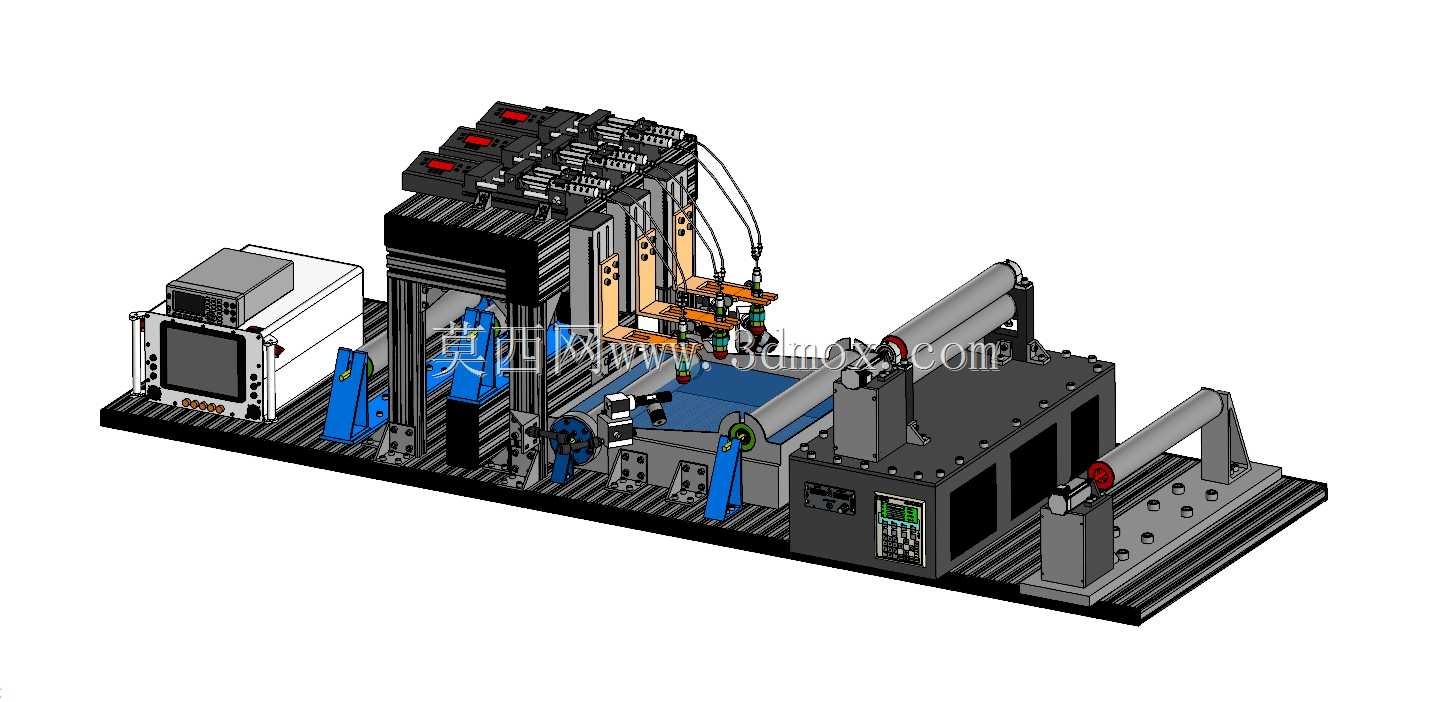

　　这套装置面向纳米功能材料的连续制备场景，主要用于生产长尺寸、高取向度的纳米结构材料，适配新能源、柔性电子、功能薄膜等领域的小批量试制与中试生产需求，可完成卷材放卷、表面处理、纳米结构定向生长、定型收卷的全流程连续作业，无需多台离散设备转序衔接。从结构布局来看，整套设备采用一体式重型底座作为安装基准，底座采用铸铁材质加工，表面铣削出标准T型槽用于各功能模块的位置调整与固定，整体安装边界长度约2.8米、宽度约1.2米、高度约1.8米，可直接放置于标准工业厂房的硬化地面，无需额外做预埋地基，仅需预留周边0.8米以上的操作维护空间即可。设备进料端配置双工位气胀轴放卷机构，可适配幅宽最大600mm的柔性基材卷料，放卷端自带张力检测摆辊，

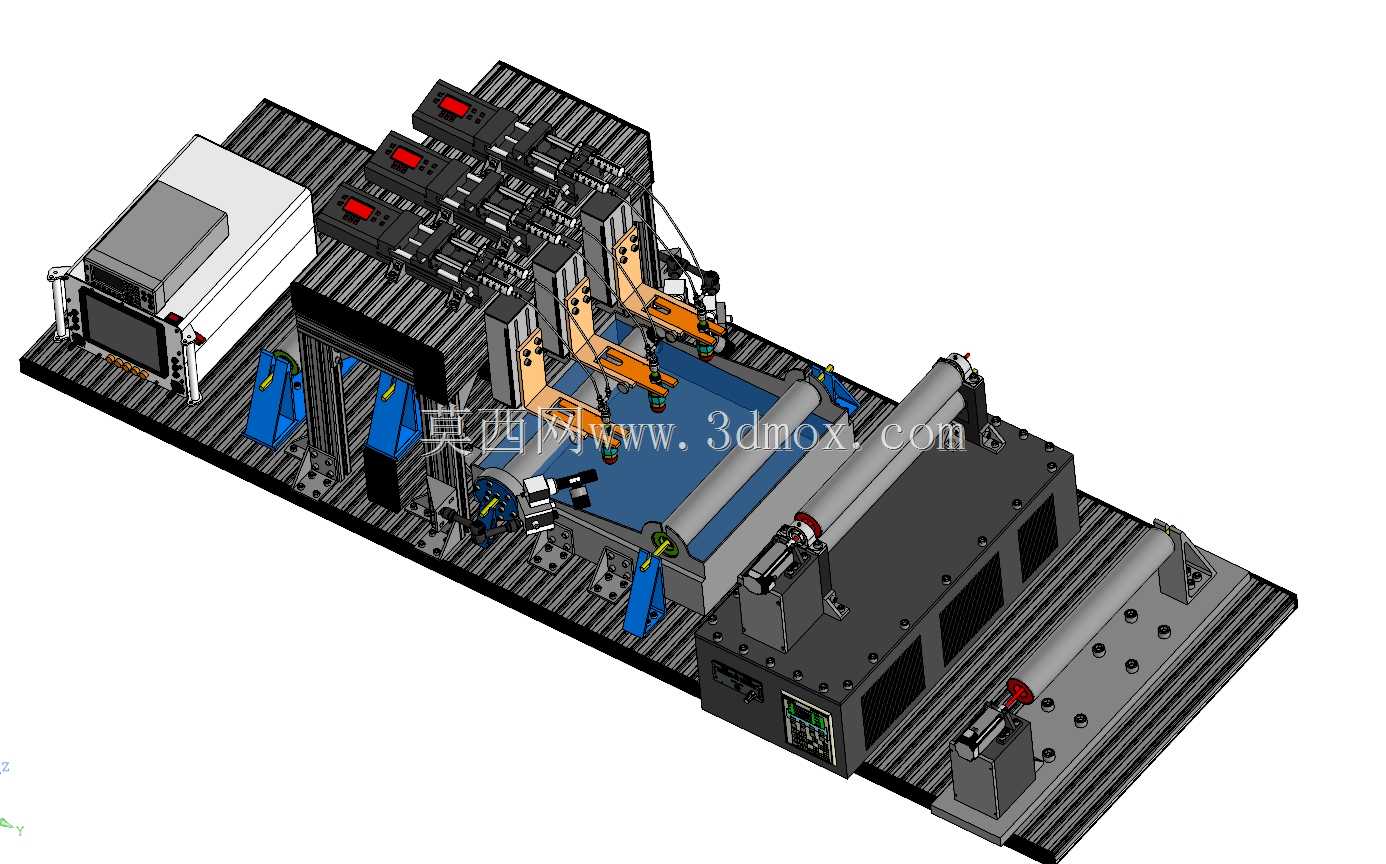

　　可根据基材材质特性实时调整放卷阻尼，避免基材拉伸变形或走带偏移，走带路径全程配置硬质阳极氧化铝导向辊，辊面做镜面抛光处理，防止刮伤基材表面。中间核心作业区采用双立柱龙门式框架结构，框架采用铝型材与钢板拼接设计，兼顾结构刚性与模块拆装便利性，龙门架上集成多组可独立调整位置的作业头，每组作业头可沿X/Y/Z三个方向手动微调位置，调整精度可达0.1mm，可根据不同制备工艺的需求，切换喷涂、电场取向、热处理、压合定型等不同功能模块，作业头下方配置真空吸附平台，平台表面密布直径1mm的真空吸附孔，可在作业过程中牢牢固定柔性基材，避免基材移位影响加工精度，平台内部可通循环导热油，实现室温至200℃范围的温度调控，满足不同材料的工艺温度要求。

　　设备出料端配置纠偏收卷机构，自带光电纠偏传感器，可实时检测基材边缘位置，自动调整收卷轴的横向位置，保证收卷端面整齐度误差小于1mm，收卷端同样配置张力控制机构，可根据收卷卷径变化自动调整收卷扭矩，避免内层基材被压皱或外层卷料松散。设备左侧集成独立的电控与气源处理柜，柜内集成PLC控制模块、伺服驱动器、电磁阀组、真空发生器等电气元件，柜体正面配置触控显示屏与操作按钮，可直接在屏上设置走带速度、各作业头参数、平台温度、张力阈值等工艺参数，同时预留外部通讯接口，可对接上位机实现工艺数据的采集与追溯。整套设备的走带路径做了开放式设计，各导向辊、作业头的位置都预留了足够的操作空间，方便操作人员穿料、清理设备残留、更换作业模块，

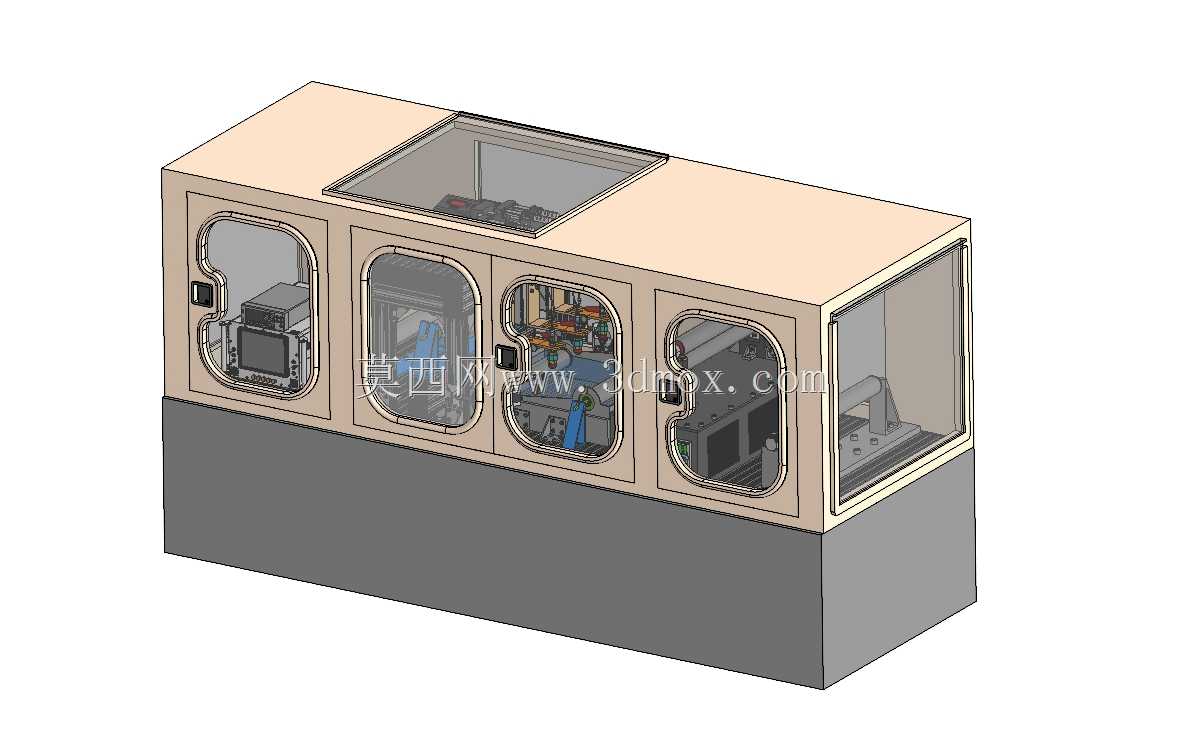

　　所有传动部位都配置了透明亚克力安全防护罩，既可以观察设备运行状态，也能避免操作人员误触运动部件引发安全事故。气路与线路全部采用拖链收纳，沿设备底座与龙门架的走线槽布置，避免管线外露被运行部件刮损，同时也方便后期维护时排查线路故障。在设计过程中，重点考虑了不同工艺的兼容性，所有功能模块都采用标准安装接口，无需改动底座与龙门结构即可快速更换作业模块，适配碳纳米管、银纳米线、高分子纳米纤维等多种高取向纳米材料的制备需求，走带速度可在0.1m/min至10m/min范围内无级调整，可根据材料固化时间、取向工艺要求灵活匹配生产节奏。设备的重型底座设计充分考虑了长期运行的稳定性，即使在多组作业头同时工作、走带速度较快的工况下，整体振动量也控制在0.02mm以内，保证纳米结构取向的均匀性与一致性，避免因设备振动导致材料取向紊乱、性能不达标的问题。
