钛合金单晶制品制备生产线设备结构

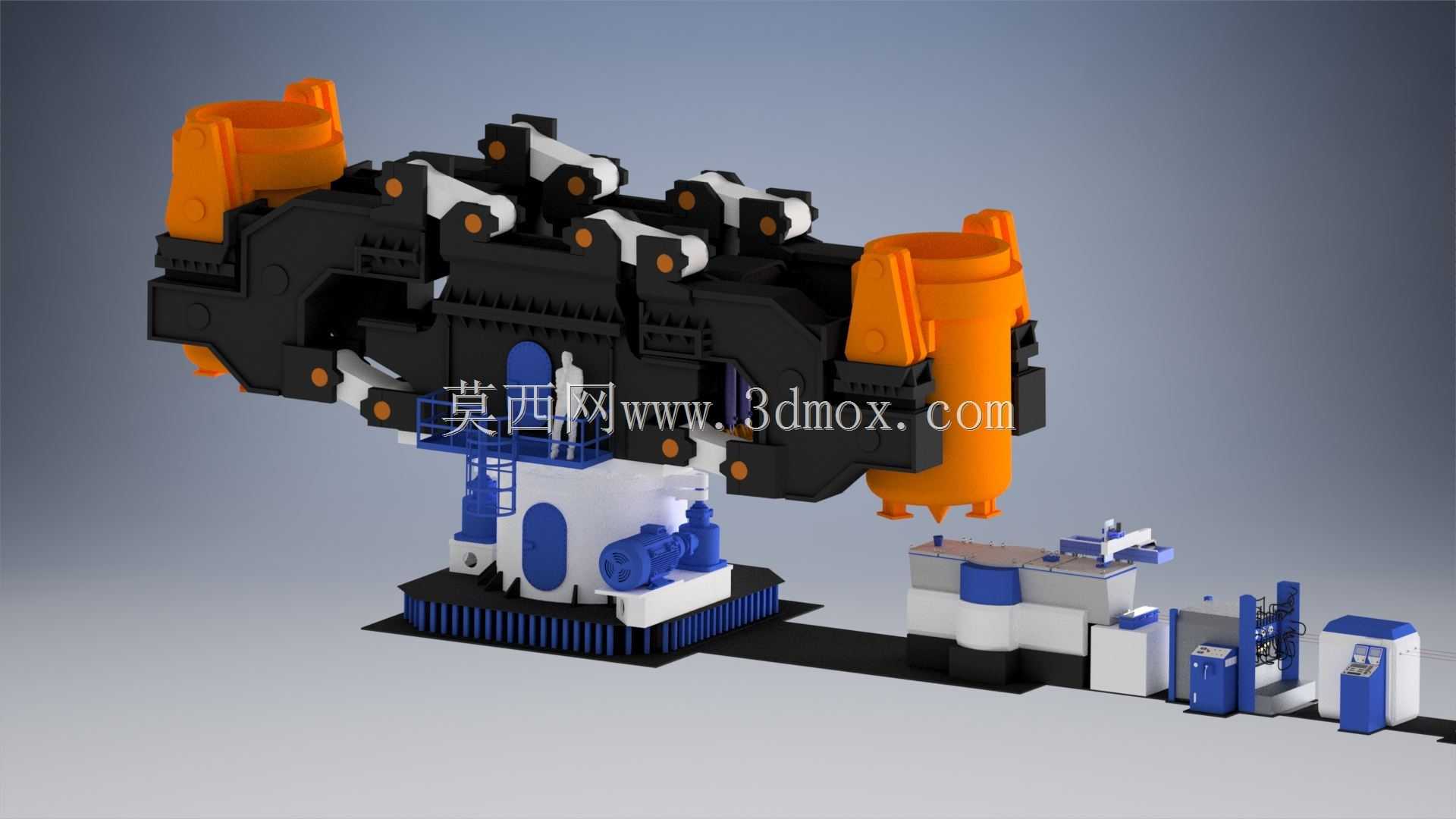

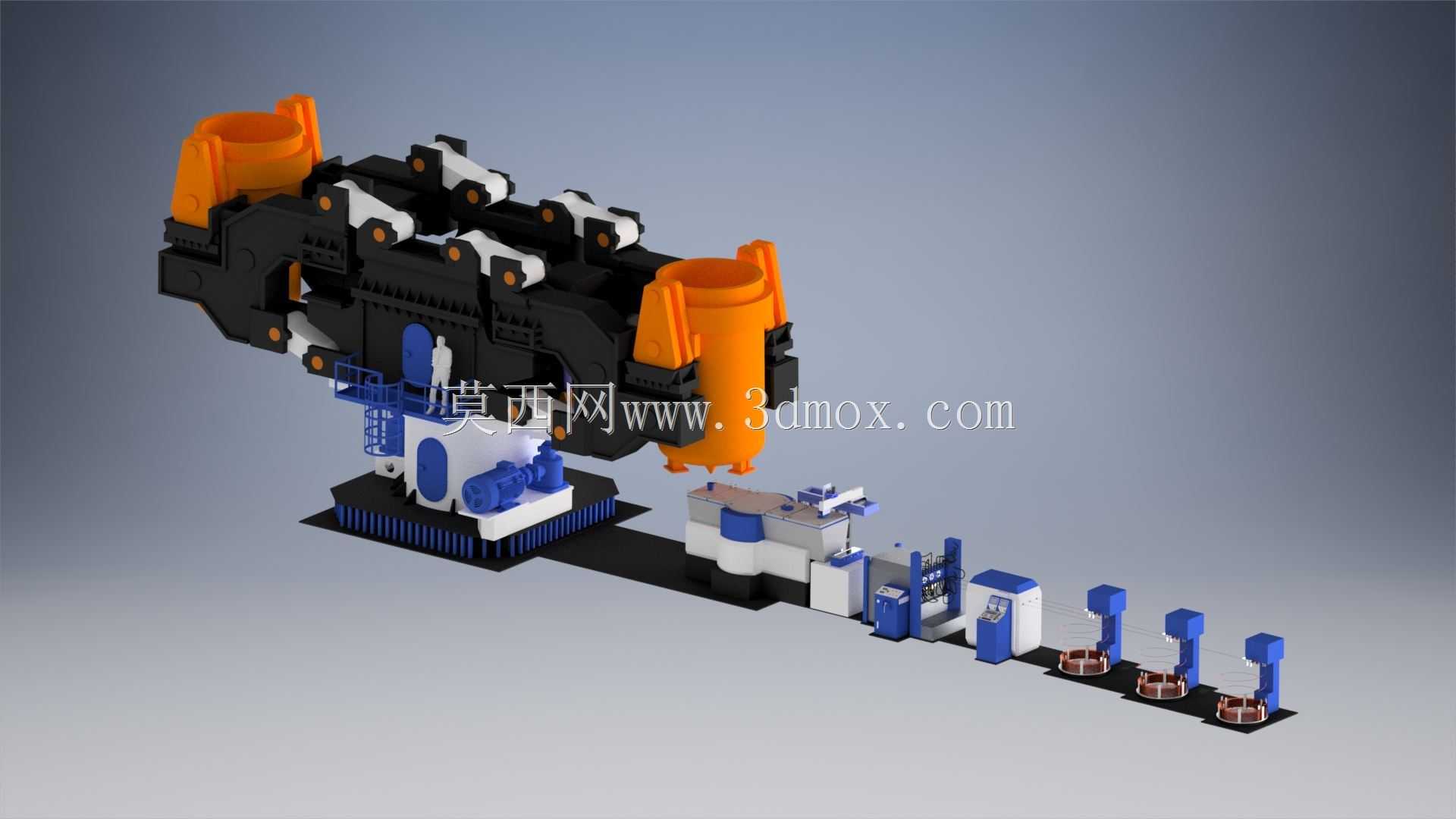

　　这套三维结构完整还原了钛基单晶制品连续制备的全流程产线布局，核心围绕高温钛合金单晶成型的工艺需求搭建，从原料上料、熔融结晶到后处理收卷的各工位衔接都做了等比例的结构还原，可直接用于产线规划阶段的布局校验、工位干涉检查以及新员工的工艺认知培训。产线核心的结晶工位采用立式双腔结构设计，两侧的橙色护罩对应高温腔体的隔热防护层安装位，内部预留了单晶生长所需的真空环境接口与温控模块安装空间，腔体下方的蓝色基座集成了冷却介质的循环管路排布，可直接对接厂区的冷却水循环系统，避免高温腔体长时间运行出现热变形影响单晶成型精度。顺着产线排布方向，紧邻结晶工位的是中间过渡缓存料斗结构，该部件做了倾角优化设计，可让成型后的单晶坯料依靠自重平稳滑入下一工位，

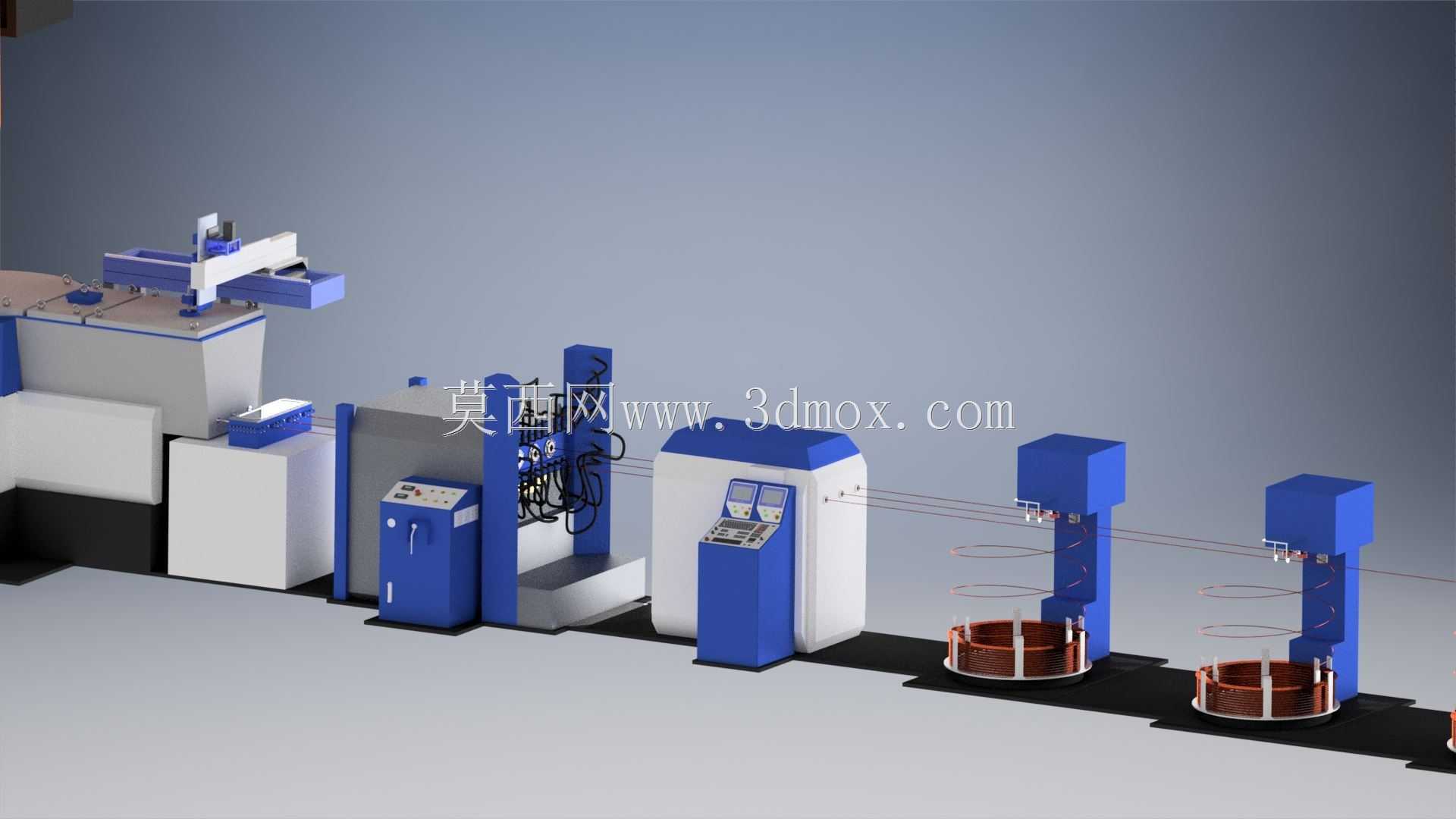

　　避免磕碰损伤刚成型的单晶组织结构，料斗内壁预留了耐磨衬板的安装槽位，可根据实际生产的坯料硬度更换对应材质的衬板，延长部件使用寿命。中间段的二次冷却系统采用分段式风冷加水冷组合结构，坯料经过该工位时可快速将表面温度降至安全阈值内，避免后续工位的操作人员出现烫伤风险，同时冷却速率的参数匹配也做了结构预留，可根据不同牌号钛单晶的热处理要求调整冷却段的长度与介质流量。产线后段依次排布了拉拔机构、坯料分切装置以及收卷工位，拉拔机构的夹辊采用对称可调式结构，可适配不同截面尺寸的单晶坯料牵引需求，夹辊的压紧力通过侧边的调节螺母实现精准控制，避免压力过大导致坯料变形或者压力不足出现打滑偏移的问题。分切装置采用随动式切割结构，

　　可在坯料连续行进的过程中完成定长裁切，不需要停线等待，有效提升整线的生产运行效率，裁切工位下方预留了废料收集槽的安装空间，可将裁切产生的边角料统一收集回收再利用，减少钛材原料的损耗。末端的收卷工位采用多工位独立排布设计，每个收卷轴都配备独立的张力控制模块，可根据收卷过程中的卷径变化自动调整转速，保持收卷张力恒定，避免单晶制品在收卷过程中出现拉裂或者松散的问题。整套产线的安装底座采用分段式拼接结构，每个工位的底座都预留了水平调节脚轮与地脚螺栓安装位，可根据车间的实际场地情况调整各工位的间距，也方便后期的设备维护与部件更换，整体布局充分考虑了操作人员的巡检通道宽度，各操作位的预留空间符合人机工程学要求，

　　不需要额外改造即可满足日常的操作与维护需求。在建模过程中，各部件的装配关系都按照实际生产的装配公差做了约束设置，转动部件预留了合理的运动间隙，管路接口的尺寸与通用工业标准匹配，可直接导出工程图用于零部件的加工与采购参考。
