工业用电缆弯曲性能测试设备结构设计

　　在电线电缆生产制造、质量管控环节，电缆弯曲测试仪是线缆耐弯折寿命检测环节的核心工装设备，主要应用于线缆出厂检验、来料性能验证、新材料研发测试等场景，可模拟电缆在实际敷设、使用过程中反复弯折的受力工况，精准获取线缆在循环弯曲载荷下的导通性能变化、绝缘层破损临界值、导体断裂周期等核心性能参数，为线缆产品的质量定级、工艺优化、适用场景匹配提供可靠的实测数据支撑。

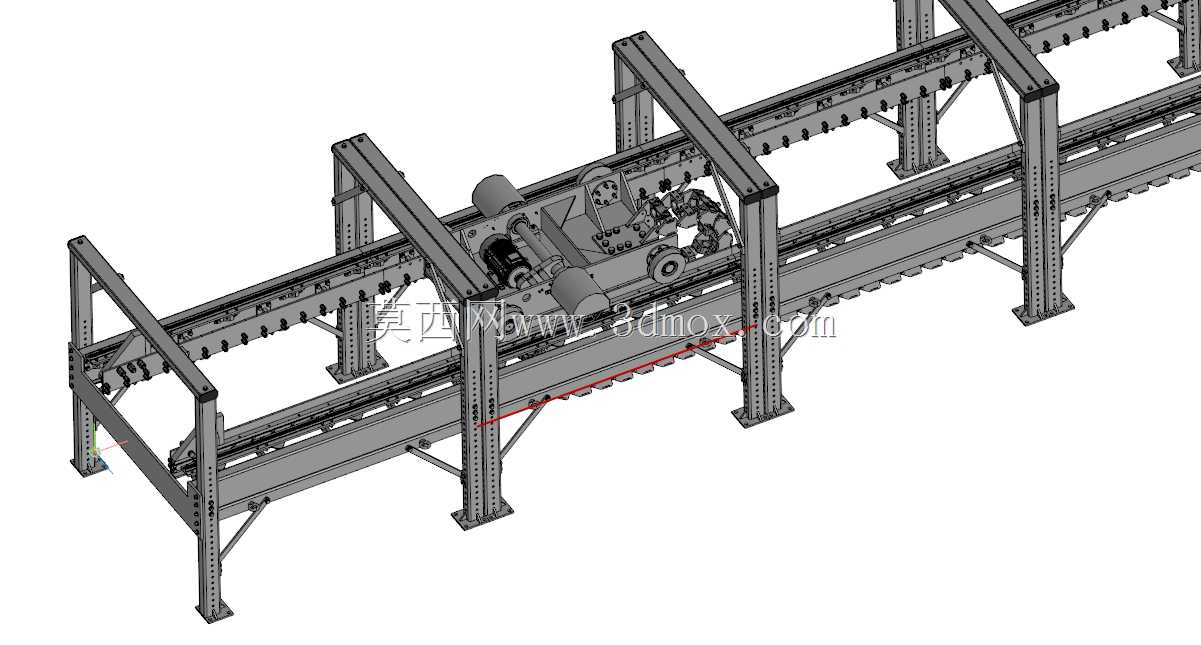

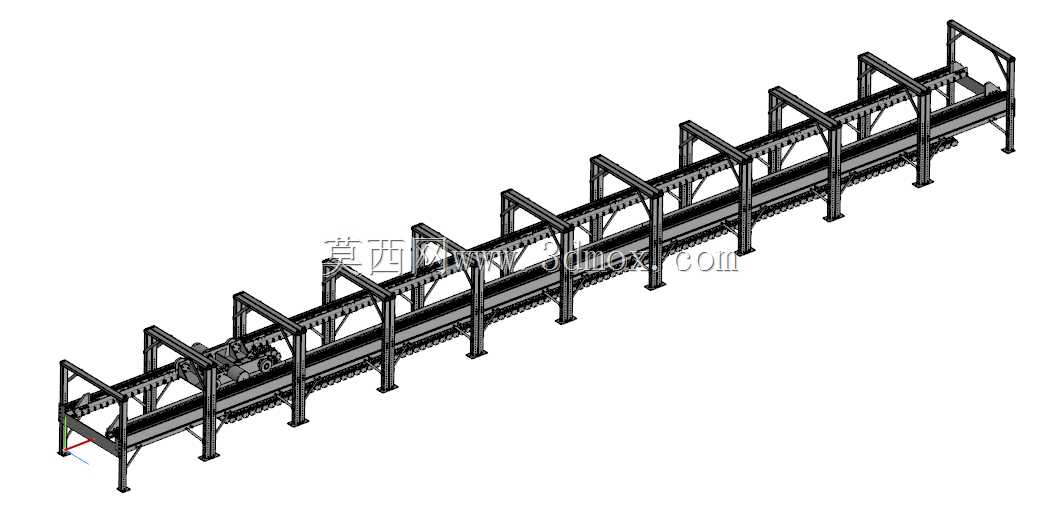

　　从结构设计逻辑来看，这套设备采用框架式铝型材搭建主体承载结构，型材选型兼顾结构刚性与装配灵活性，所有型材连接位置采用标准角件与高强度螺栓锁紧，无需复杂焊接工艺，既保证了整体框架的抗形变能力，也方便后续根据测试需求调整工位间距、拓展测试通道数量。设备的核心执行单元采用曲柄滑块传动结构，搭配减速驱动组件输出稳定的往复直线动力，驱动端配套可调节行程的夹装机构，可适配不同外径规格的电缆试样装夹，夹头内侧采用防滑绝缘衬垫，既避免装夹过程中损伤电缆外护套，也能保证往复运动过程中试样无打滑移位，保证测试行程的一致性。

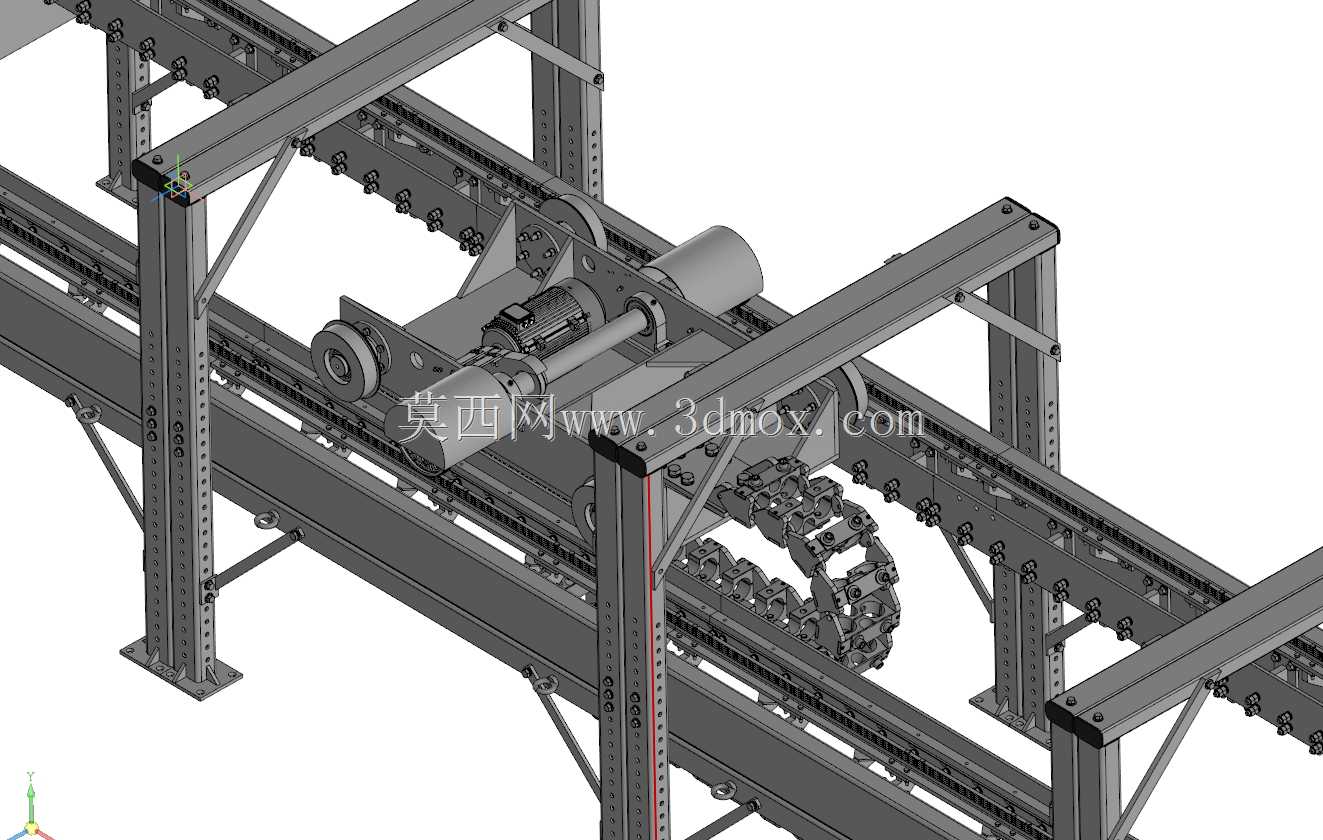

　　设备的走线区域配套拖链结构，对测试过程中的信号采集线、动力线缆进行规整防护，避免设备自身运行过程中出现线缆缠绕、磨损问题，拖链的弯曲半径选型匹配设备最大往复行程，保证拖链运行过程中无卡滞、无异常拉扯。两侧的立式支撑立柱上预留了多组等距安装孔位，可根据测试标准要求调整电缆试样的弯曲支点间距，适配不同测试标准下的弯折角度、弯曲半径要求，比如针对常规柔性控制电缆、高柔性拖链电缆、特种耐寒电缆等不同品类的测试需求，仅需调整支点位置与驱动行程参数即可完成适配，无需更换核心结构件。

　　从安装边界维度考量，这套设备的整体占地尺寸适配常规实验室检测工位布局，底部支撑脚采用可调式减震脚杯，可适应不平整的地面安装环境，调整脚杯高度即可保证设备框架处于水平状态，避免运行过程中出现异常振动影响测试精度。设备的动力组件安装在框架中部的承载托板上，托板位置预留了散热间隙，保证驱动组件长时间连续运行时的热量可自然散出，无需额外加装复杂散热结构。传动区域的运动部件外侧预留了安全防护安装位，可按需加装透明防护挡板，避免测试过程中试样断裂弹出造成安全隐患，同时不影响测试过程的可视化观测。

　　在功能实现层面，这套结构可兼容多根电缆试样同步测试，往复运动的频次可通过驱动组件的参数调整进行匹配，可覆盖从每分钟十余次到上百次的不同测试循环速率要求，装夹工位的设计可保证每根试样的弯曲受力状态一致，避免因装夹差异导致的测试数据偏差。设备的结构设计充分考虑了长期连续运行的可靠性，所有运动铰接位置都采用自润滑衬套，减少日常维护的频次，导向部件采用线性导轨结构，保证往复运动的直线度，避免长期运行出现运动卡滞、行程偏移的问题。

　　不同于常规的简易弯折测试工装，这套设备的框架结构经过受力仿真优化，在最大测试负载下的框架形变量控制在允许范围内，不会因为长期循环受力出现结构变形，保证测试参数的长期稳定性。夹装机构的快拆设计可实现试样的快速装夹与拆卸，减少测试过程中的辅助操作时间，提升批量测试的效率。拖链与主体框架的安装位置经过合理排布，不会干涉试样的运动路径，也不会对操作人员的上下料操作造成阻碍。整体结构没有冗余的设计部件，所有结构件都承担对应的承载、传动或防护功能，装配流程简单，零部件的通用化率较高，大部分结构件都可采用标准工业铝型材、标准传动件加工组装，降低了设备的加工制造成本与后续维护的配件替换难度。
