L型转角皮质沙发SolidWorks设计模型

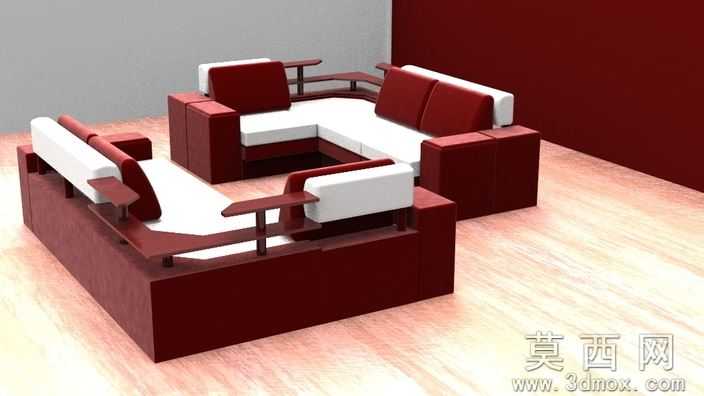

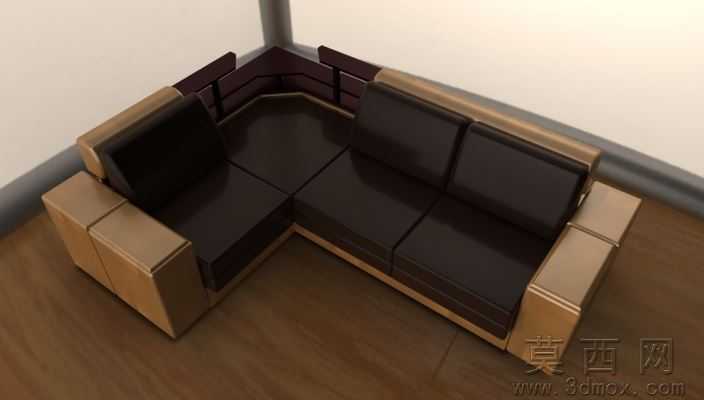

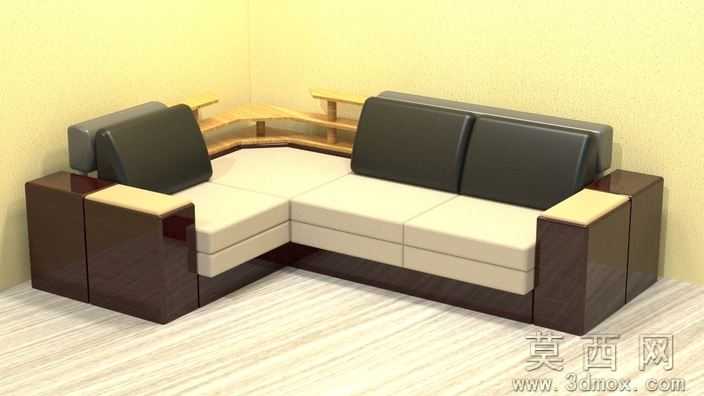

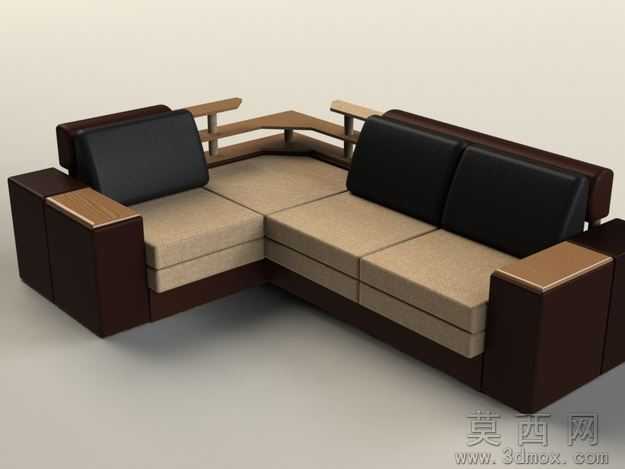

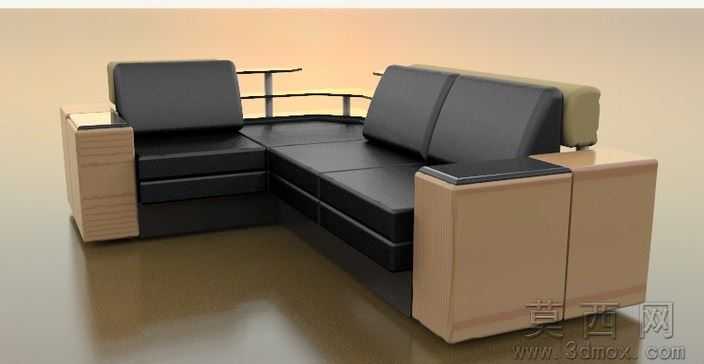

本模型为L型转角组合式皮质沙发的三维设计成果，建模阶段采用SolidWorks2010完成全参数化构建，首先以人体工程学核心尺寸为基准绘制二维草图，确定单人位与双人位的拼接角度为90度，座面深度设定为550mm、座高420mm、靠背总高度880mm，扶手宽度180mm，通过拉伸、切除、放样等基础特征命令完成沙发主体框架的实体建模，针对软包部分的曲面弧度，采用曲面扫描、边界曲面命令构建自然的靠背倾斜弧度与座面下陷弧度，还原真实沙发的坐靠贴合形态，侧边木质储物扶手单独建模，预留抽屉开合的装配间隙，确保各部件装配无干涉。参数设计层面，全模型保留完整的尺寸参数关联，修改座宽、扶手高度等核心参数即可快速衍生不同规格的沙发款式，适配不同户型的空间尺寸需求，模型总装配体包含27个独立零件，各零件命名规范，装配约束完整，无缺失参考、无破面问题。渲染材质环节，座面与靠背软包部分赋予黑色哑光皮质材质，调整材质的粗糙度、反射率参数模拟真皮的细腻纹理与柔和反光效果，侧边扶手与柜体赋予浅胡桃木木纹材质，还原实木家具的自然纹理质感，地面添加高反光抛光地面材质，搭配柔和的室内漫射光源，渲染出真实的家居场景展示效果，清晰呈现沙发的整体造型与材质搭配。结构原理上，该沙发采用模块化组合结构，单人位与双人位可拆分运输、现场拼接，侧边扶手集成小型储物柜体，可放置遥控器、杂志等日常物品，靠背顶部增设软质头枕区域，提升颈部支撑舒适度，软包内部预留海绵填充层的结构空间，框架部分采用实木方料支撑结构，符合民用沙发的结构强度要求。软件兼容方面，模型除原生SolidWorks2010格式外，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia、Rhino等主流三维设计软件，无需转换修复即可直接打开编辑，同时附带渲染效果图文件，方便快速预览模型效果。研发教学应用层面，该模型可作为家居产品设计专业的曲面建模教学案例，帮助学习者掌握家具类产品的参数化建模流程、曲面造型技巧与材质渲染方法，也可作为家具企业研发环节的方案原型，用于快速验证沙发的造型比例、结构合理性，还可用于室内设计场景的3D素材，搭配其他家居模型完成客厅场景的搭建展示，为家居方案可视化提供精准的模型支撑。
