食品化工电容设备耦合屈光度观察视镜

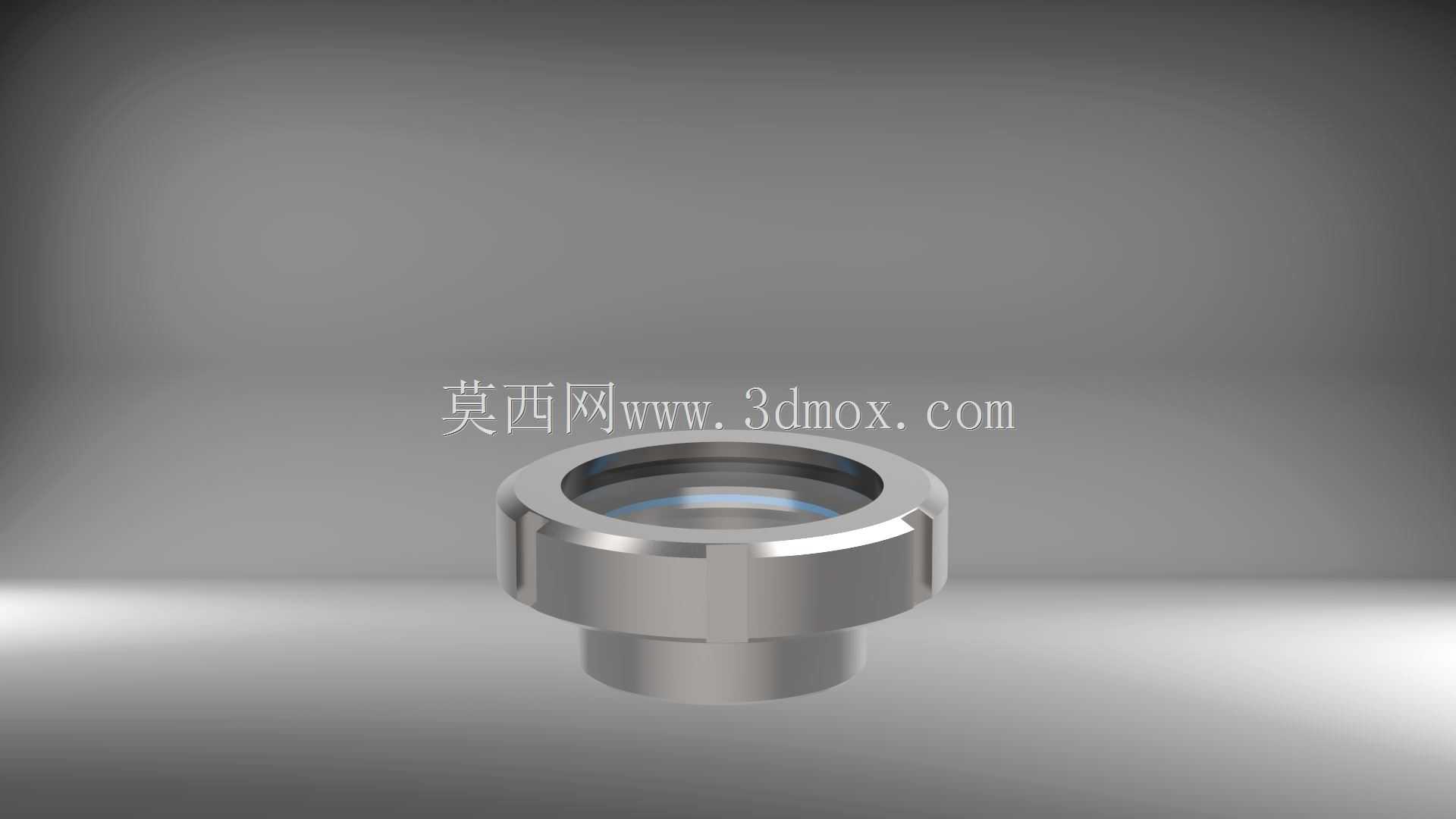

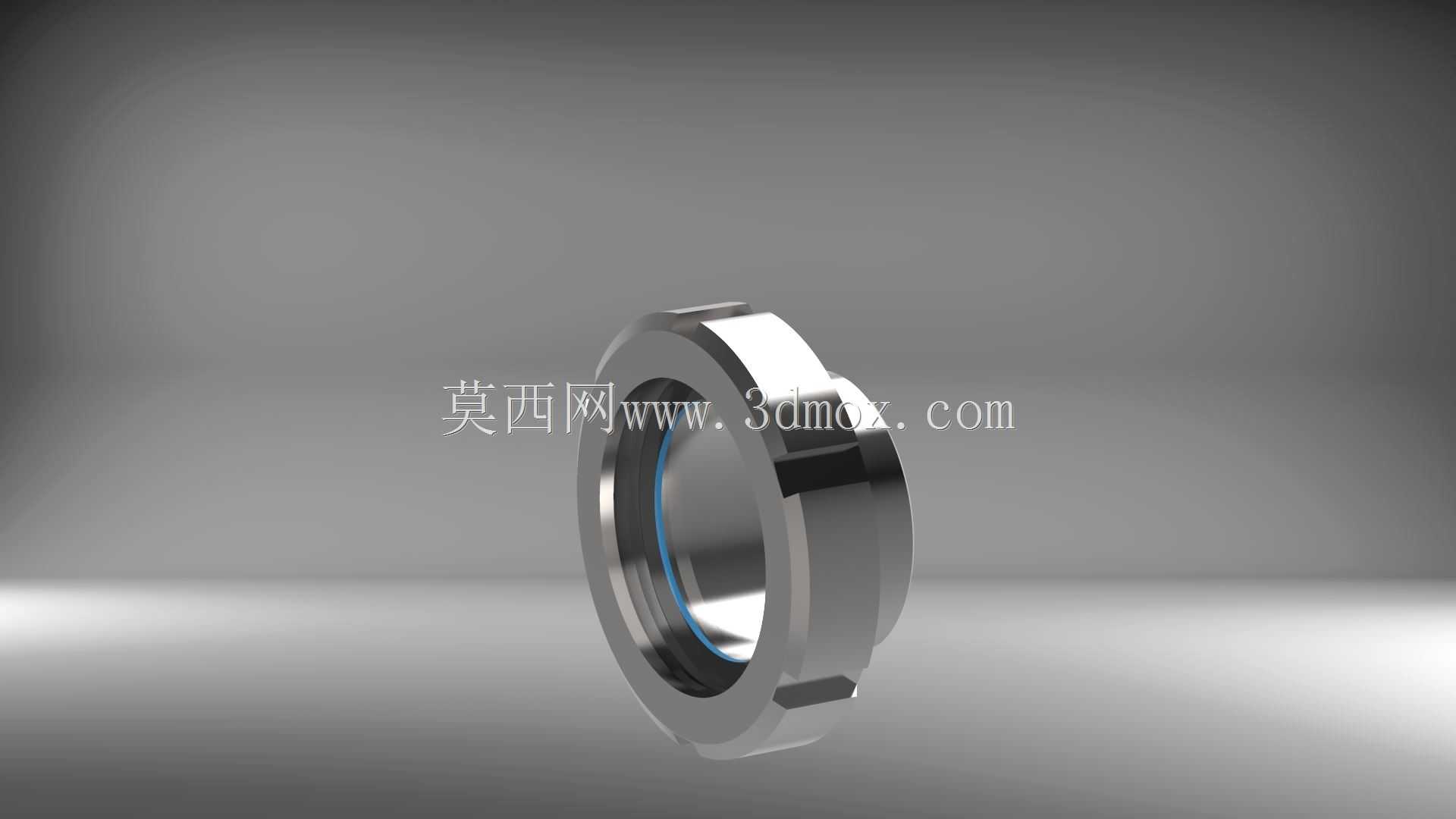

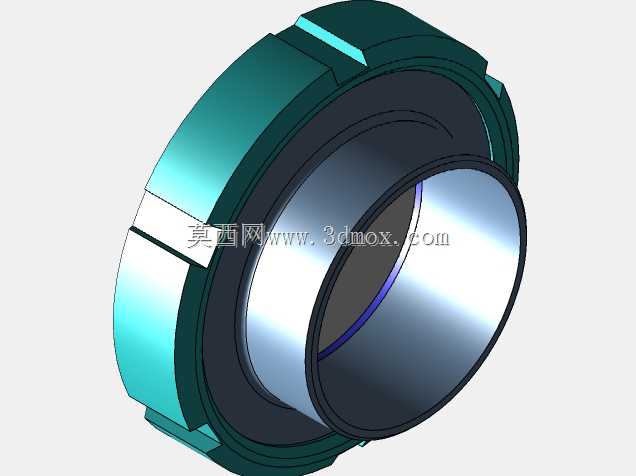

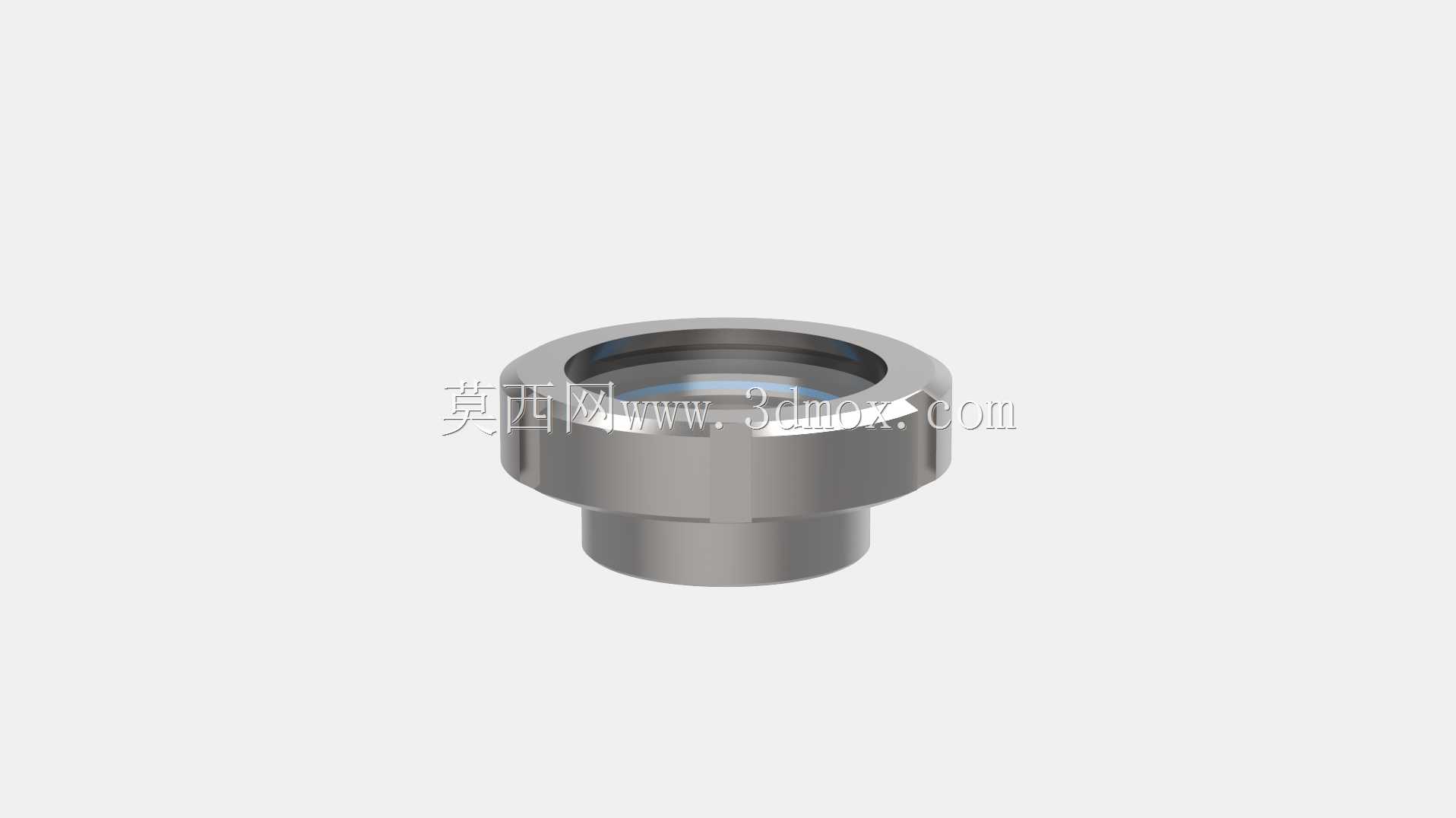

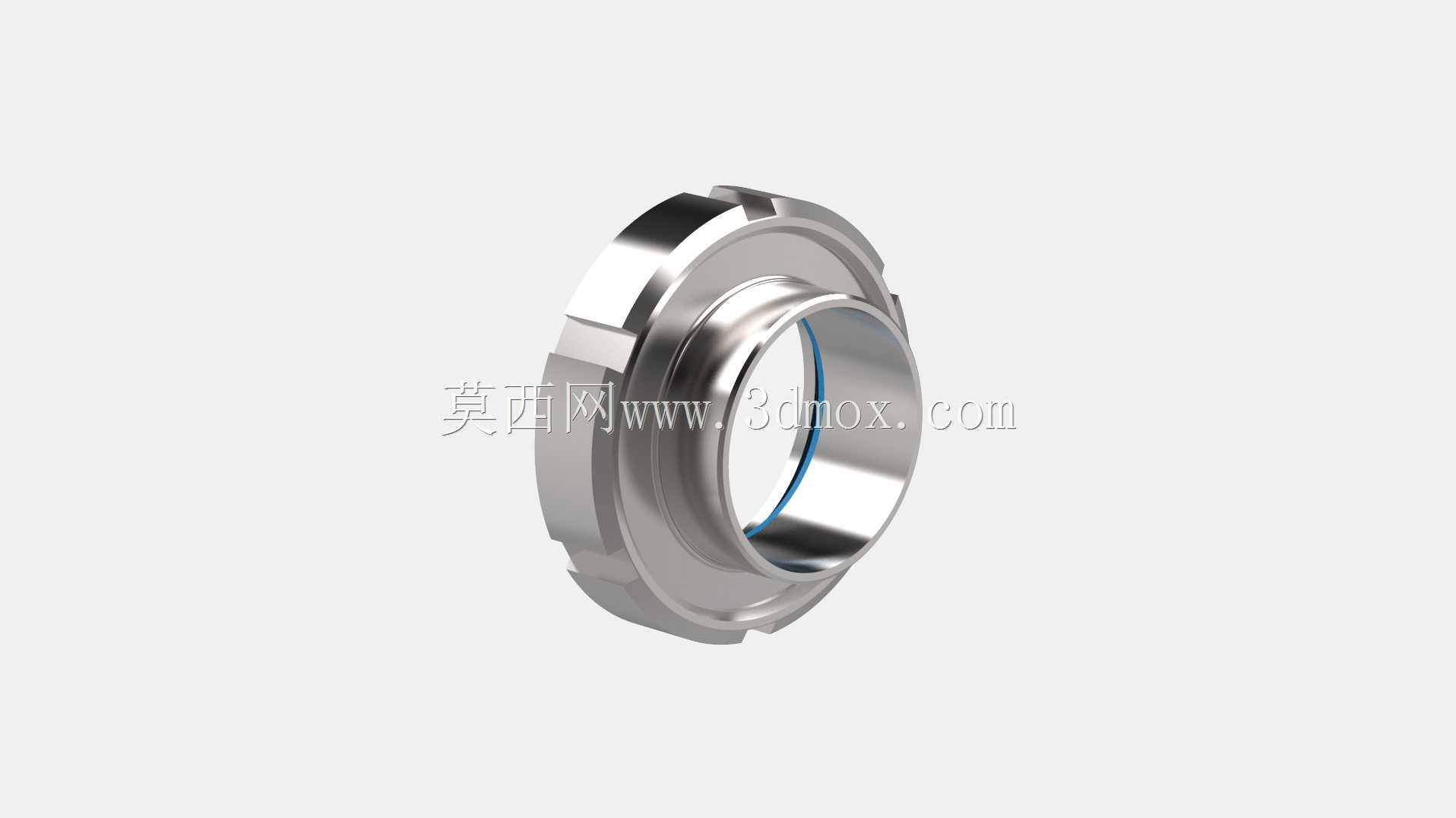

　　在食品加工与精细化工的电容类生产设备中，罐体内部的介质状态、反应界面变化始终是生产管控的核心观测点，这类观测需求不能通过开孔裸视实现，既要满足承压状态下的密封要求，又要保证光学观测的清晰度，同时还要适配食品级接触的卫生要求与化工场景的耐腐蚀需求，耦合屈光度观察视镜就是为这类场景开发的专用观测部件。从实际安装场景来看，这类视镜通常焊接或卡接在电容设备的罐体侧壁、封头位置，安装位置需要避开内部搅拌装置、换热盘管的遮挡区域，同时要匹配操作人员的站立观测高度，避免出现观测死角。设计这类部件的时候，首先要考虑的是密封结构的可靠性，视镜的底座采用台阶式轴类结构，下部的插入段与罐体安装孔做间隙配合，配合面预留密封件的安装槽位，

　　可根据接触介质的特性选配丁腈橡胶、氟橡胶或者食品级硅橡胶密封圈，保证在罐体带压工作状态下不会出现介质渗漏。上部的法兰压边结构做了圆弧过渡处理，一方面是消除加工过程中的应力集中，避免长期承压出现结构裂纹，另一方面是减少卫生死角，在食品生产场景的CIP清洗过程中，清洗液可以顺着圆弧面完全冲刷，不会残留物料残渣滋生细菌。中间的透光镜片采用高硼硅玻璃材质，做了耦合屈光度校准处理，不同于普通平板视镜，这种带屈光度校准的镜片可以抵消罐体内部介质、罐壁厚度带来的光线折射偏差，操作人员在外部观测的时候，可以清晰看到内部介质的真实液位、浑浊度、反应气泡状态，不会因为光线折射出现观测误差，比如在化工电容设备的电解液调配工序中，

　　能够准确判断电解液的混合均匀度，在食品发酵类电容罐体中，可以清晰观测发酵液的泡沫高度、菌膜生长状态，避免误判导致的生产事故。从安装边界来看，这类视镜的下部插入段直径与标准罐体安装孔适配，上部压边的外径尺寸覆盖安装孔周边的焊接区域，安装时不需要额外做补强板，只要保证罐体开孔处的平面度公差在0.1mm以内，就可以实现可靠密封。视镜的整体高度做了压缩设计，不会突出罐体外壁过多，避免生产过程中人员走动、物料转运时发生碰撞，外露的金属表面做了镜面抛光处理，粗糙度达到Ra0.8以下，既满足食品卫生级的表面要求，也能在化工场景中减少腐蚀性介质的附着，降低腐蚀速率。在结构强度校核上，视镜的金属底座采用304或者316L不锈钢棒料一体加工成型，

　　没有拼接焊缝，避免焊缝处的腐蚀泄漏风险，镜片的厚度根据罐体的额定工作压力做匹配计算，在常规1.6MPa的工作压力下，镜片厚度可以满足承压要求，同时不会因为过厚导致光线透过率下降。实际使用过程中，这类视镜不需要额外的维护，日常巡检只需要擦拭外部镜片表面的灰尘即可，内部接触介质的表面做了防雾处理，在罐体内外温差较大的工况下，不会因为凝露导致观测模糊，比如在高温灭菌后的食品罐体降温过程中，镜片内表面不会形成水雾遮挡视线。不同于普通的法兰式视镜，这款视镜的结构更紧凑，安装所需的操作空间更小，在小型电容设备、实验室中试设备上也能适配安装，不需要对罐体结构做大规模改动，只需要在罐体壁面开出对应尺寸的安装孔，将视镜插入后从外侧压紧密封件即可完成安装，拆卸维护也十分便捷，当镜片出现划伤或者密封件老化时，只需要松开压边就可以更换配件，不需要整体切割更换视镜座。在选型适配的时候，需要根据罐体的实际工作压力、接触介质的腐蚀性、观测视角的要求选择对应的材质与镜片参数，比如接触强酸类介质的场景，底座可以选用316L材质，密封圈选用全氟醚橡胶，镜片选用钢化高硼硅玻璃，保证长期使用的结构稳定性；在食品饮料生产场景中，所有与物料接触的部件都需要满足食品接触材料安全标准，表面抛光度达到卫生级要求，避免残留物料变质影响产品质量。
