复古人力客运三轮脚踏车结构设计

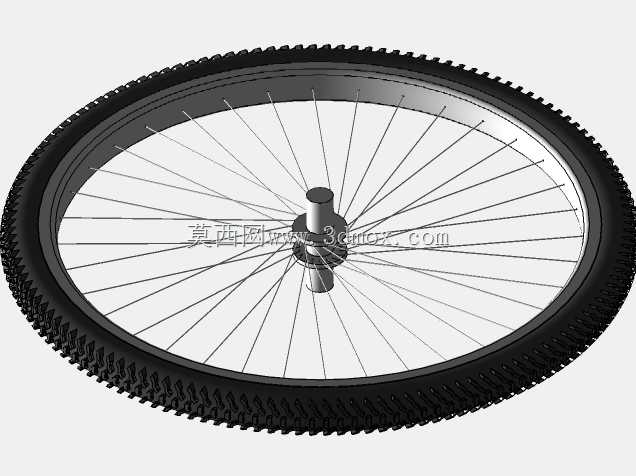

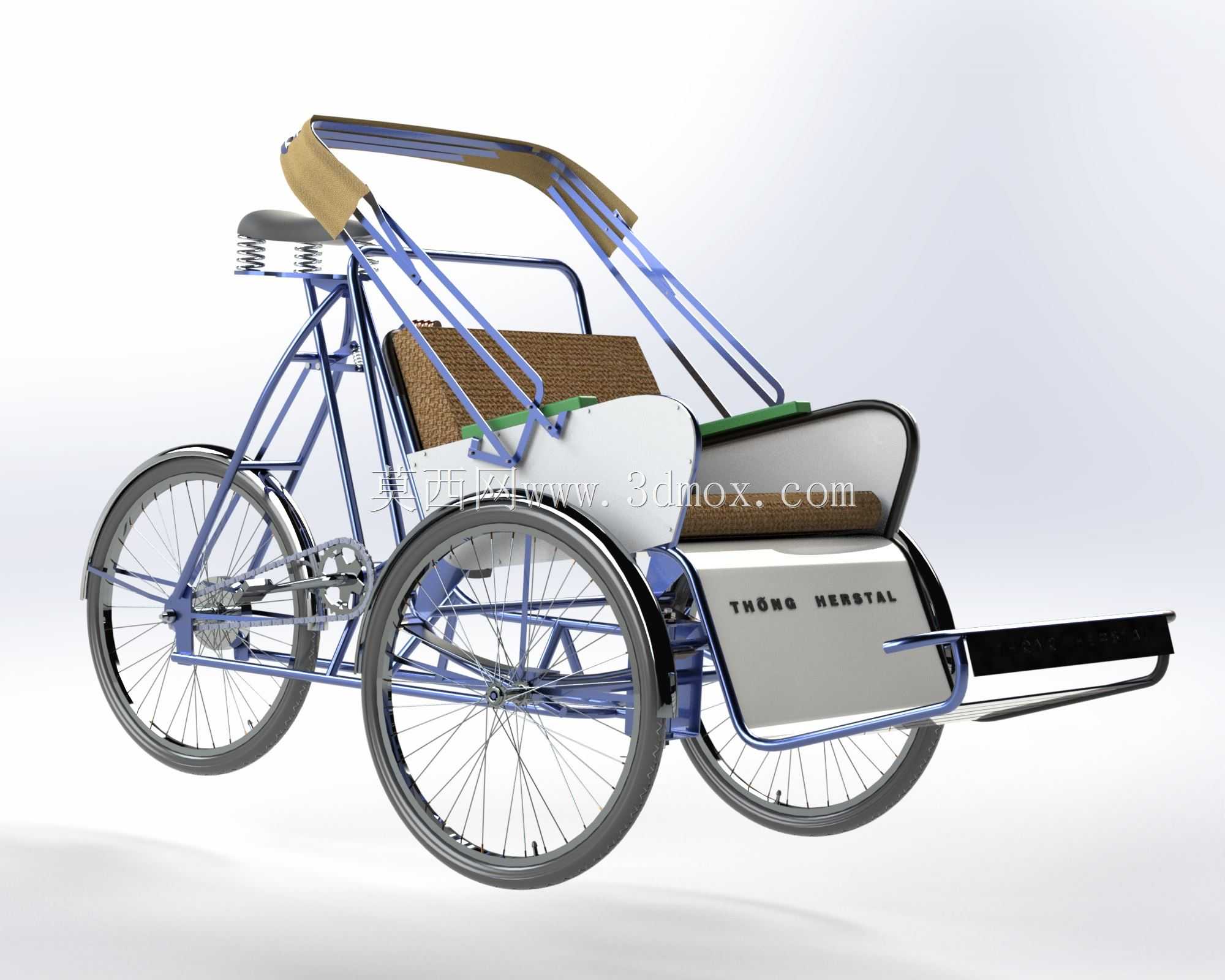

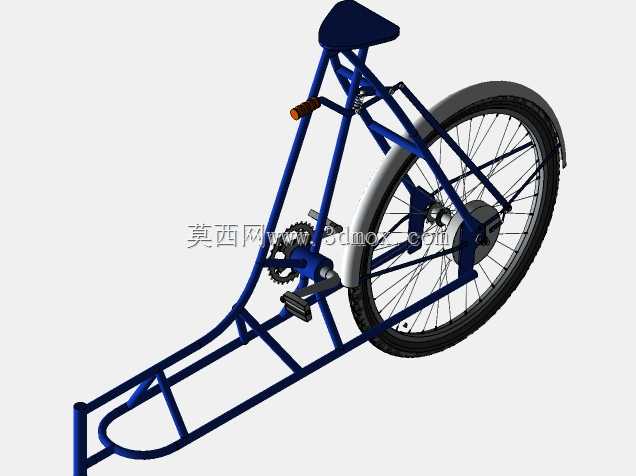

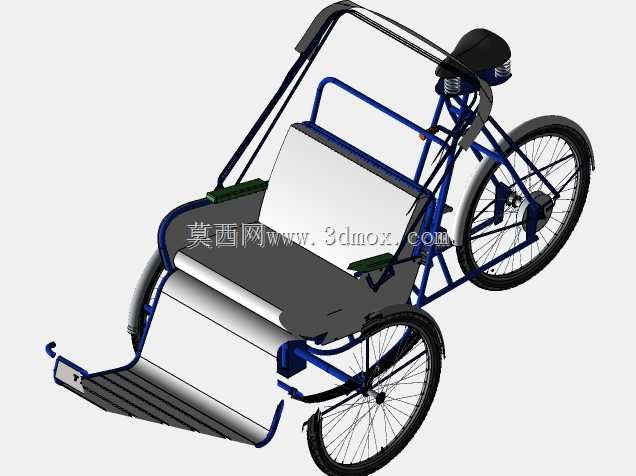

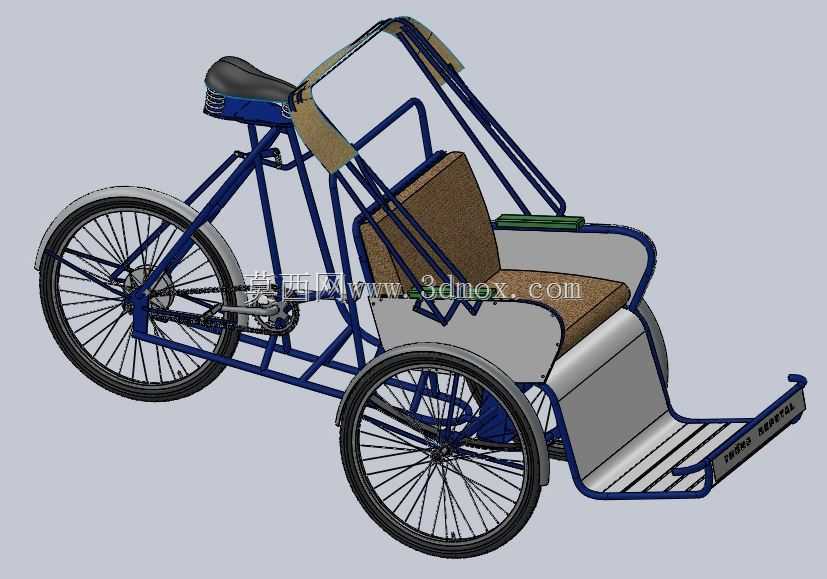

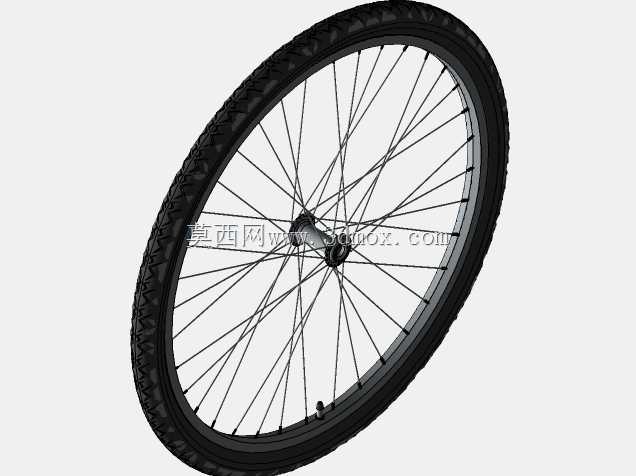

　　这款人力客运三轮车的三维结构设计，核心围绕短途人力客运的实际使用场景展开，适配老城区观光、景区接驳、窄巷短途载客的使用需求，整体结构兼顾骑行省力性与乘客乘坐舒适性，没有冗余的装饰性结构，所有构件均服务于实际使用功能。从结构布局来看，整车采用前单轮导向、后双轮承重的经典三轮布局，前轮转向结构与常规脚踏自行车的转向立管结构通用，降低了零部件的维护替换成本，骑行端的脚踏曲柄、链传动结构布置在车身前部，骑行者的坐姿高度与常规28寸自行车接近，腿部蹬踏行程符合普通成年人的人体工学范围，长时间骑行不易产生过度疲劳。后部的乘客舱采用双轮同轴支撑结构，轮距控制在800mm左右，既保证了驻车与行驶过程中的侧倾稳定性，避免乘客上下车时车身侧翻，

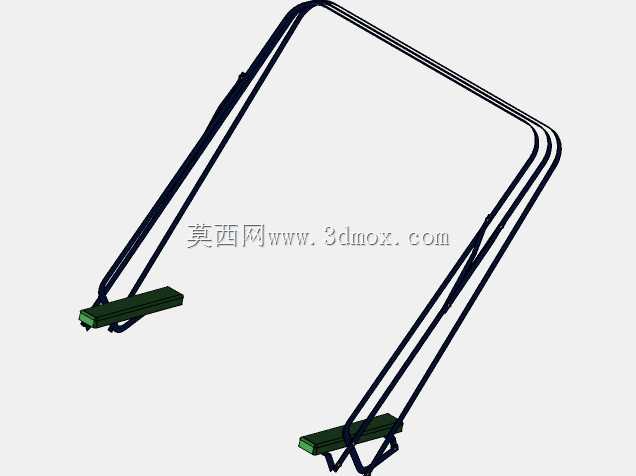

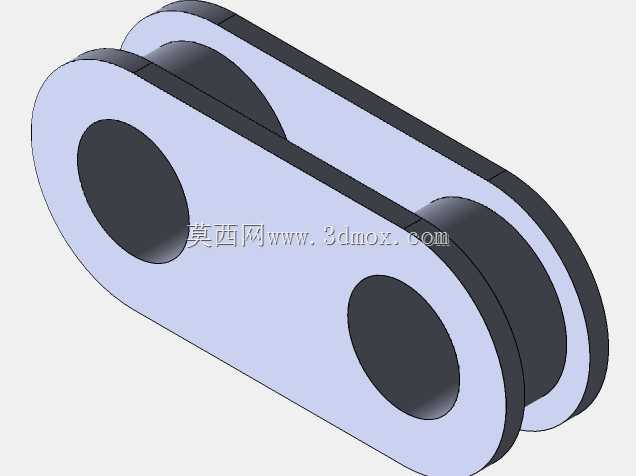

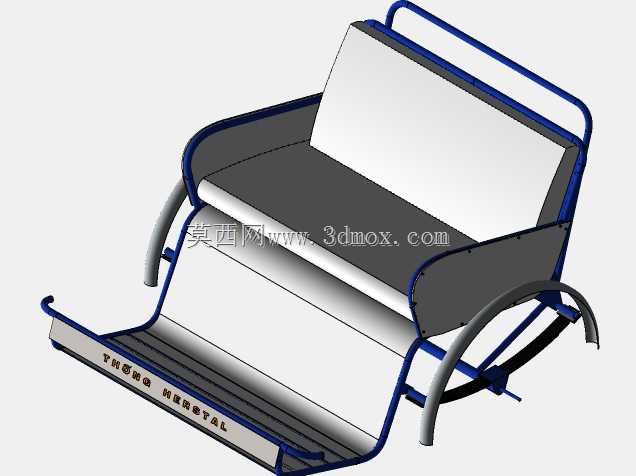

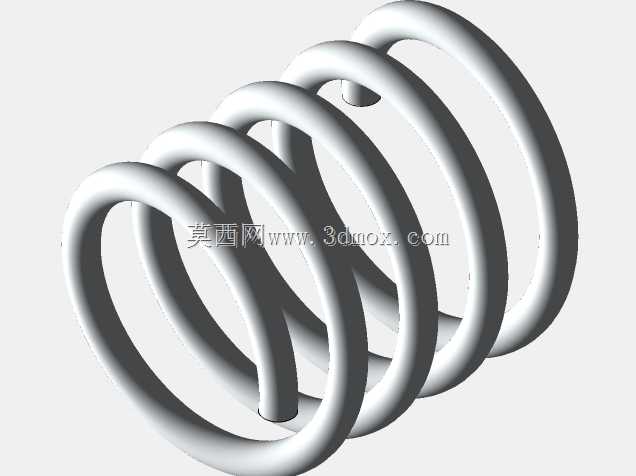

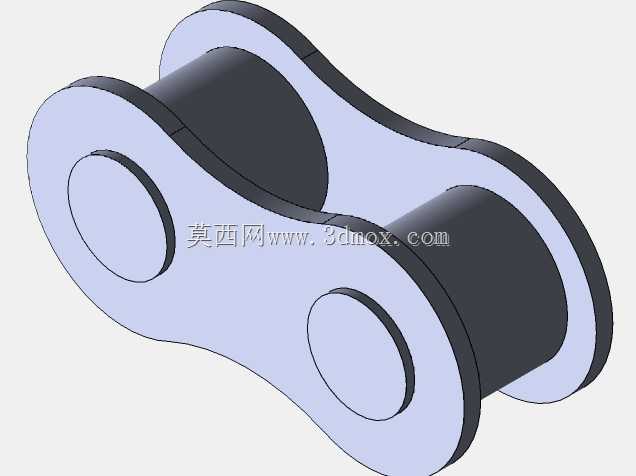

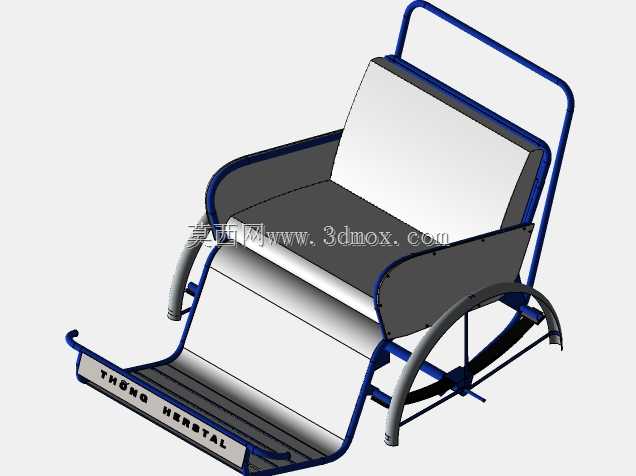

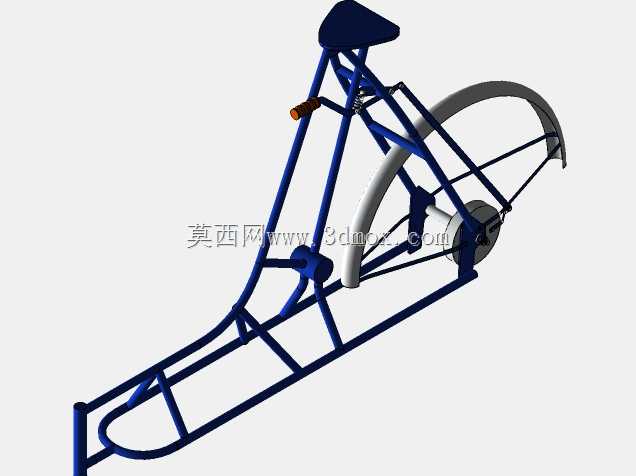

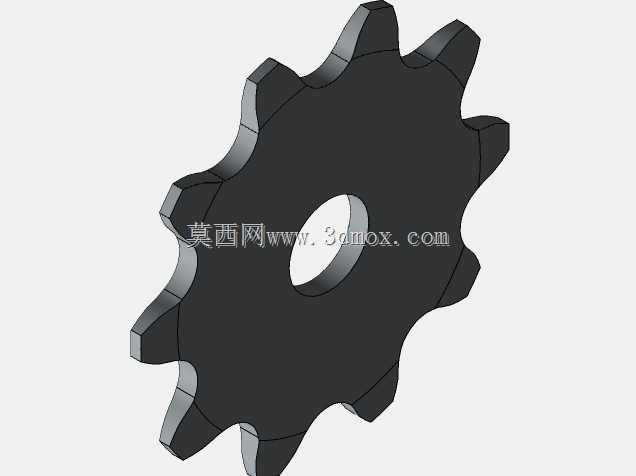

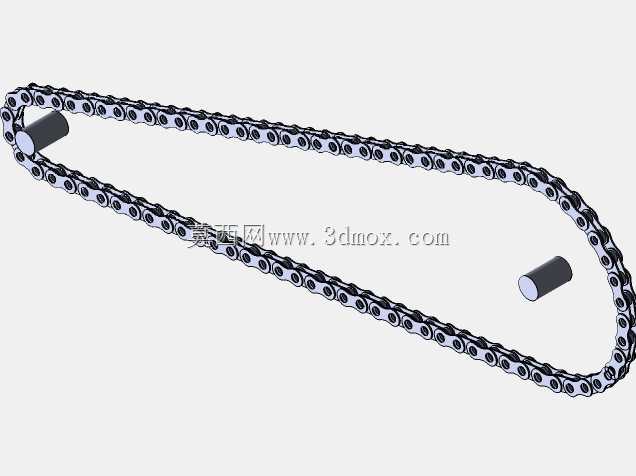

　　同时也能适配宽度1.2米以上的窄巷通行需求，不会因为轮距过宽影响通过性。车架主体采用薄壁钢管焊接结构，主受力管的管径选择兼顾结构强度与整车轻量化，在承受两名成年乘客加骑行者总重量的工况下，车架的最大形变控制在安全范围内，不会出现结构失效问题。乘客舱的座椅采用藤编垫层加靠背支撑结构，靠背的倾斜角度经过优化，乘客乘坐时腰部有足够支撑，长时间乘坐不会产生明显的酸胀感，座椅上方设置了可折叠的帆布遮阳篷，篷架采用薄壁弯管结构，不用时可以向前翻折收纳，不会额外增加车身的迎风阻力。车身前部的骑行位设置了简易的弹簧减震坐垫，能够过滤铺装路面行驶时的小幅颠簸，提升骑行者的操作舒适度。传动系统采用单级链传动，飞轮与后轮轴的连接结构经过优化，

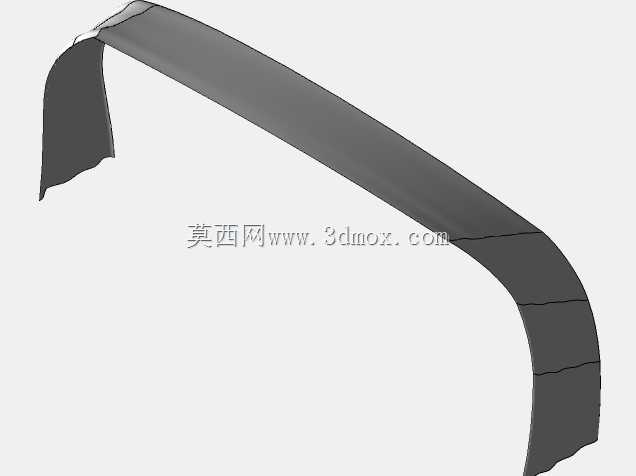

　　骑行时的传动效率保持在较高水平，空载状态下起步所需的蹬踏力控制在普通成年人可轻松承受的范围内，满载状态下也能应对坡度不超过5%的城市道路坡道。转向系统的转向比设置合理，前轮转向角度最大可达到45度，整车最小转弯半径控制在2.5米以内，在狭窄的街巷中掉头、转向都十分灵活。制动系统采用后轮双轮同步抱刹结构，制动拉线的走向沿车架主管布置，避免与运动部件产生干涉，在满载状态下以15km/h的速度行驶时，制动距离能够控制在3米以内，满足日常行驶的安全要求。车身的挡泥板采用薄金属板冲压成型，覆盖后轮的上半部分，能够避免雨天行驶时泥水飞溅到乘客身上，后部设置的简易金属脚踏板，方便乘客上下车时踩踏，同时也能在行驶时放置乘客的随身行李。

　　整车的外形尺寸经过严格校核，总长控制在2.8米左右，总宽度不超过0.95米，总高度在遮阳篷展开时为1.7米，收纳时为1.2米，能够顺利通过大多数老旧小区的单元门、景区的窄通道，停放时占用的空间仅相当于两辆普通自行车的停放面积，不会造成空间浪费。在建模过程中，所有的管架弯折角度、焊接位置都按照实际加工工艺设置，钢管的弯折半径符合弯管设备的最小加工半径要求，没有出现工艺无法实现的尖角弯折结构，所有的连接紧固件都采用标准件，方便后期维护时替换，各个运动部件之间都预留了足够的运动间隙，不会出现装配后运动干涉的问题，比如前轮转向时与前叉、车架的间隙，后轮转动时与挡泥板、车架的间隙，链条传动时与链罩的间隙，都经过反复校核，保证实际装配后能够顺畅运行。
