四面体物理原理演示教具结构设计

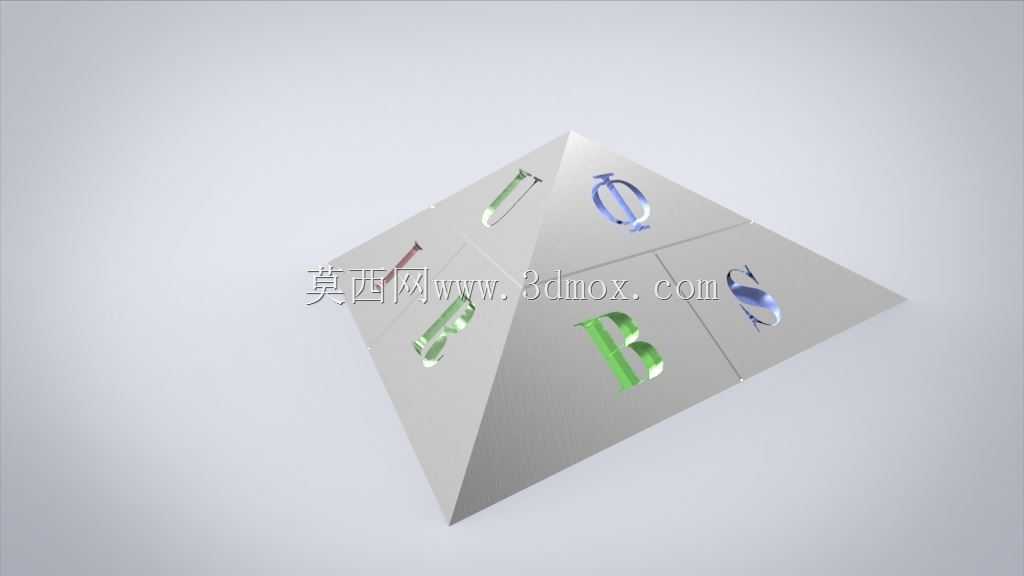

　　这款四面体结构的物理演示装置，主要面向中学物理实验室、高校基础物理教学场景设计，可同时承载欧姆定律、电磁感应、指数衰减规律三类核心电磁学知识点的具象化演示需求，解决传统平面教具无法同时关联多知识点、学生理解抽象公式缺乏实体参照的痛点。从结构设计逻辑来看，采用正四面体作为整体承载框架，是利用正四面体四个等边三角形面的等面积特性，每个面对应一个独立的原理演示模块，相邻面的模块通过内部走线实现电路连通，无需额外外接复杂线束，既保证了演示时的整洁性，也能让学生直观看到不同物理规律之间的关联逻辑。

　　外形尺寸上，整体正四面体棱长控制在180mm，单块演示面板厚度8mm，底部支撑边做了3mm的圆角钝化处理，放置在实验台面上时，与台面的接触为三条棱边的线接触，配套的防滑硅胶垫可嵌入棱边的预留槽内，安装后整体高度165mm，不会遮挡后方实验仪器的观察视线，也适配常规实验室置物架的层间高度，方便课后收纳。每个演示面板采用哑光黑色ABS基材，表面的标识字符采用嵌入式双色注塑工艺，避免长期使用后字符磨损脱落，面板上的接线端子采用按压式快接结构，无需工具即可完成演示线路的切换，适配课堂上快速切换演示内容的教学节奏。

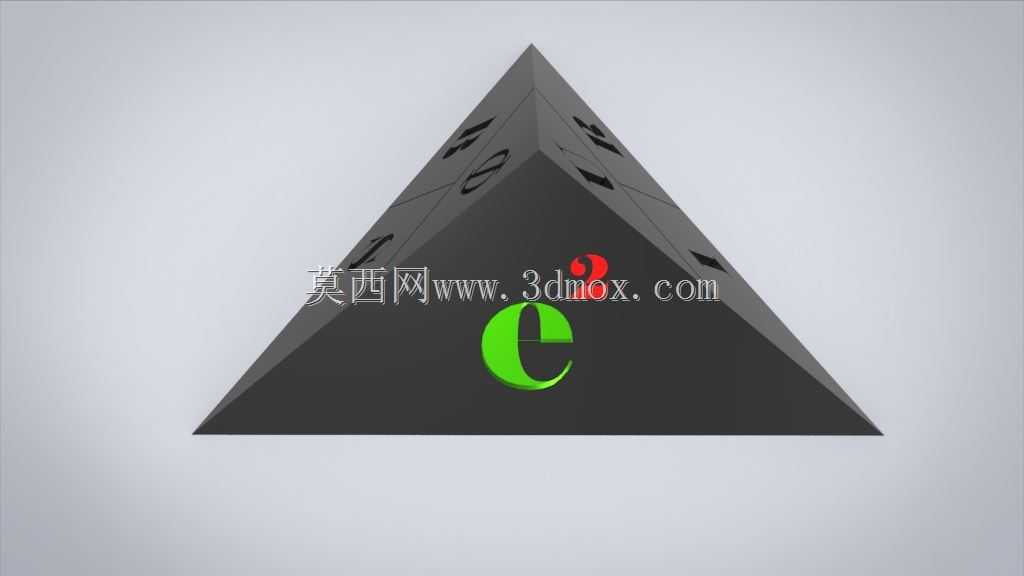

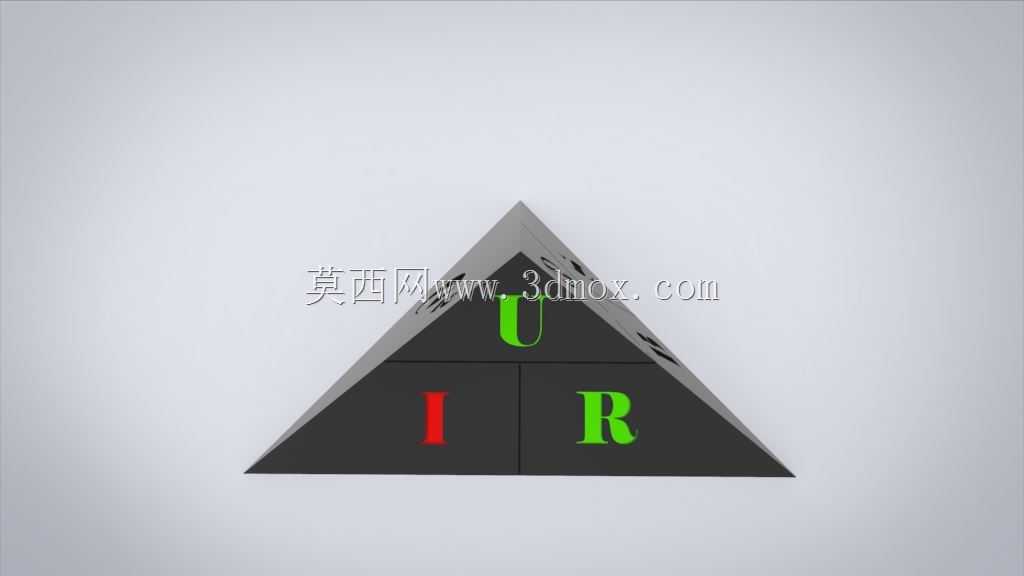

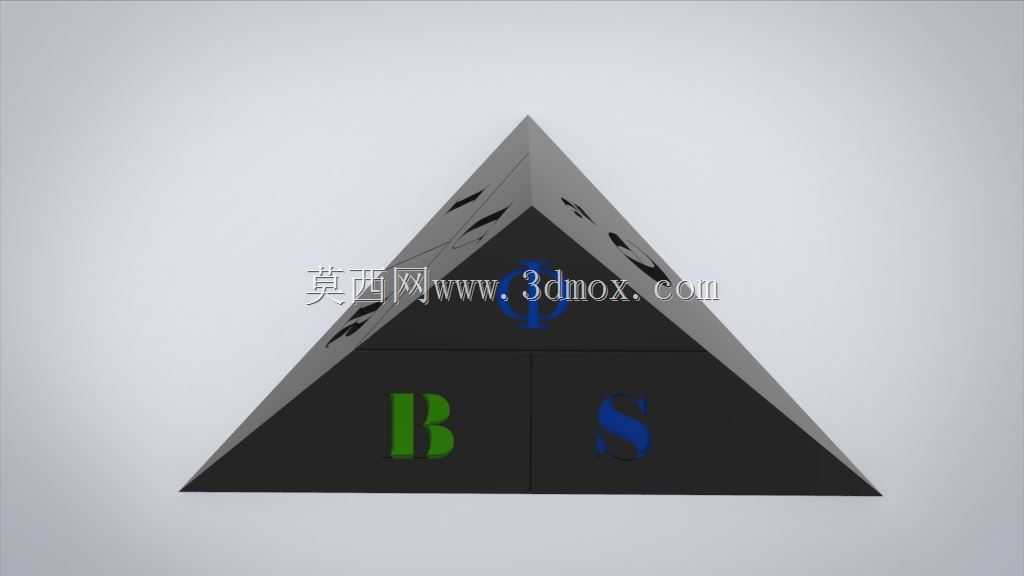

　　从功能实现角度，对应欧姆定律演示的面板集成了可调电阻、定值电阻、电流电压取样触点，可通过改变外接电源电压，直观演示电流与电压、电阻的线性关系；电磁感应演示面内置了多匝励磁线圈与磁通量调节滑块，移动滑块时可通过外接检流计观察感应电流的变化，直观展示磁通量变化率与感应电动势的关联；指数规律演示面搭载了RC充放电回路，配合面板上的刻度标识，可演示电容充放电过程中电压、电流的指数变化规律，三个模块的供电接口统一设置在四面体底部的隐藏式仓体内，外接电源时不会破坏整体外观的完整性。

　　设计过程中重点考虑了教学场景的使用耐久性，所有活动部件的往复寿命不低于1万次，面板之间的拼接采用卡扣加定位销的结构，无需螺丝即可完成拆解，方便后期更换损坏的演示模块，内部走线沿四面体的棱边内侧布置，预留了20%的线长余量，避免拆解时扯断导线。安装边界方面，装置放置时无需额外固定，自身重心位于正四面体几何中心下方12mm处，倾斜30度以内不会发生倾覆，适配常规实验台面的平整度要求，若需要在移动教学场景使用，可在底部加装磁吸底座，直接吸附在铁质教学白板上进行演示，拓展了使用场景。

　　不同于传统单一功能的物理教具，这款四面体结构的演示装置将三个关联的电磁学知识点整合在同一个立体结构上，教学过程中可以通过旋转四面体切换不同的演示内容，也可以同时接通多个模块的线路，演示不同物理规律之间的耦合关系，比如在RC回路充放电的同时，观察回路中电阻的电压电流变化是否符合欧姆定律，让学生建立起系统的物理知识框架，而非孤立记忆单个公式。结构建模时对所有拼接位置做了公差匹配设计，卡扣的配合间隙控制在0.1mm，组装后无明显晃量，同时拆解力度控制在15N以内，教师无需借助工具即可完成维护操作，面板表面的哑光处理避免了教室灯光反射导致的标识看不清问题，各个演示触点的位置距离面板边缘不小于20mm，方便学生使用表笔接触测量，不会出现表笔滑落的情况。
