双环连接式传动连杆结构设计

　　在常规的往复式动力传递场景中，这类双环端连杆是连接动力输出端与执行端的核心受力构件，日常多见于需要将旋转运动转化为直线往复运动，或是在两个间距固定的铰接点之间传递扭矩、拉力的装配场景中，比如小型内燃机的曲柄连杆机构、轻工设备的往复执行机构、健身器材的阻力传递结构里，都能见到同结构构件的应用。从实际使用的角度出发，这类连杆的两端环形结构是核心的装配基准，设计时首先要匹配对应铰接销轴的直径公差，内孔的表面粗糙度需要控制在合理区间，避免长期铰接转动过程中出现过快的磨损失效，同时两端环孔的中心距是整个零件最核心的尺寸参数，直接决定了动力传递的行程精度，一旦中心距偏差超出允许范围，会导致整套机构出现运动卡滞、异响甚至构件断裂的问题。

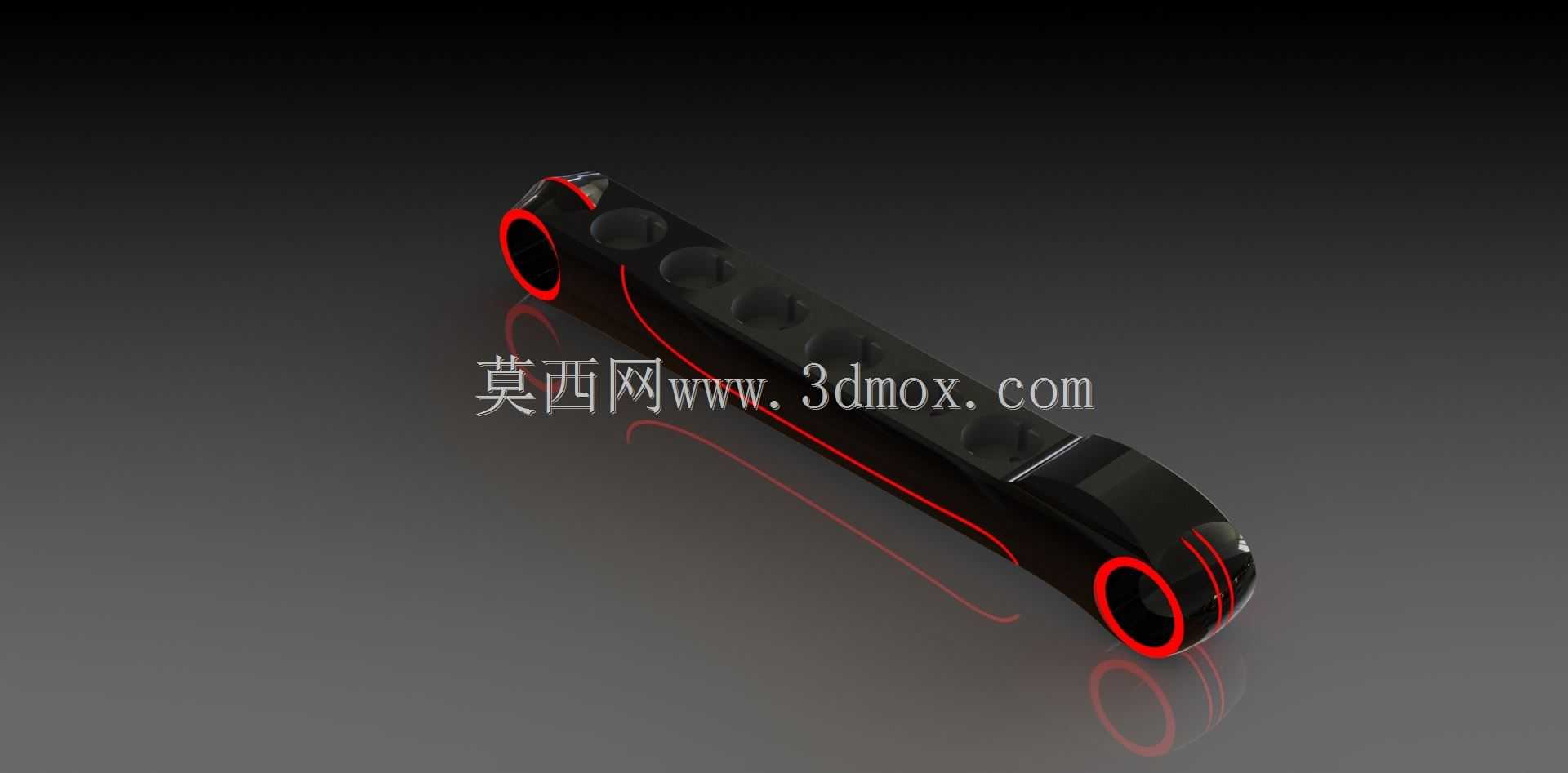

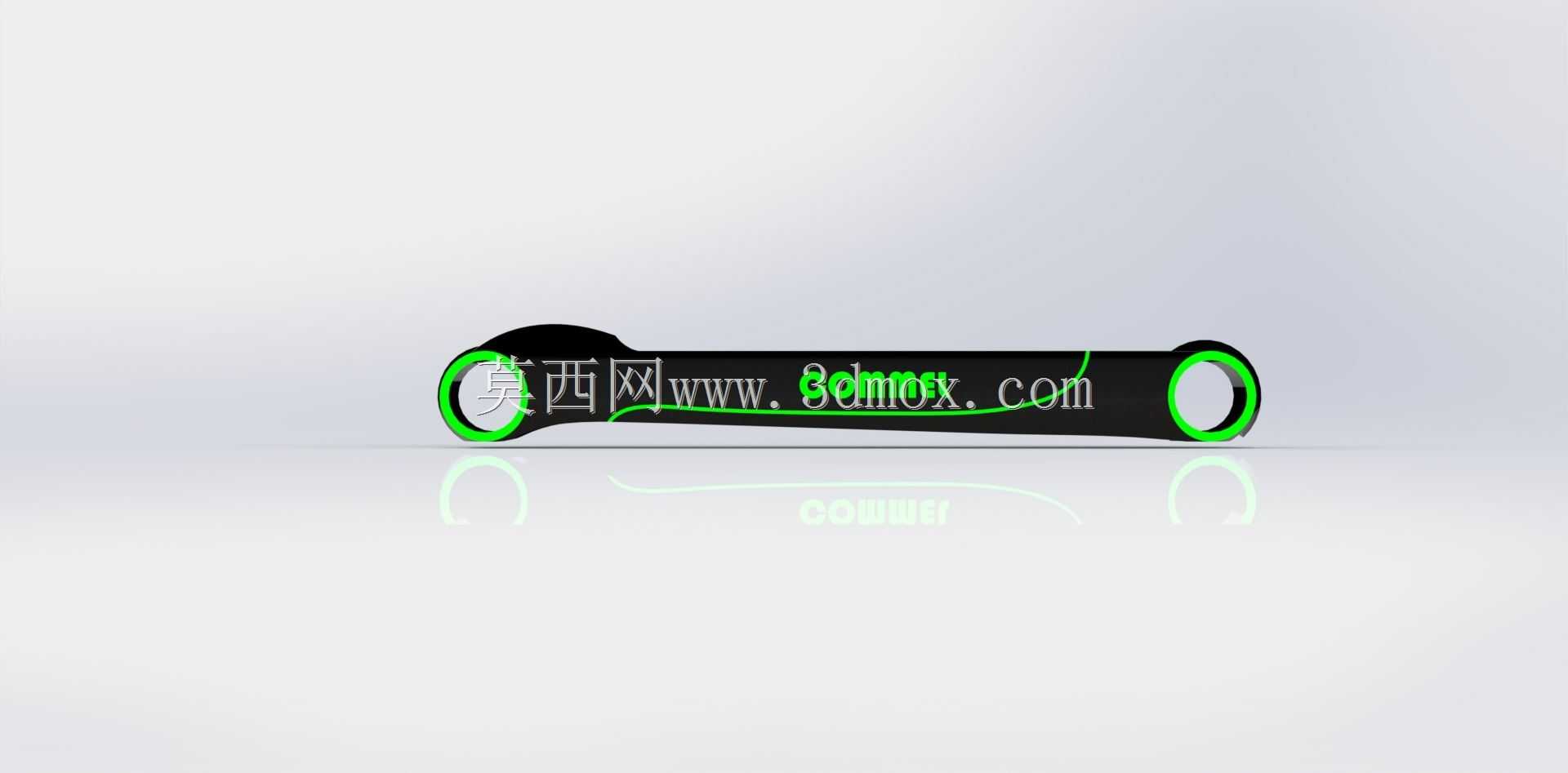

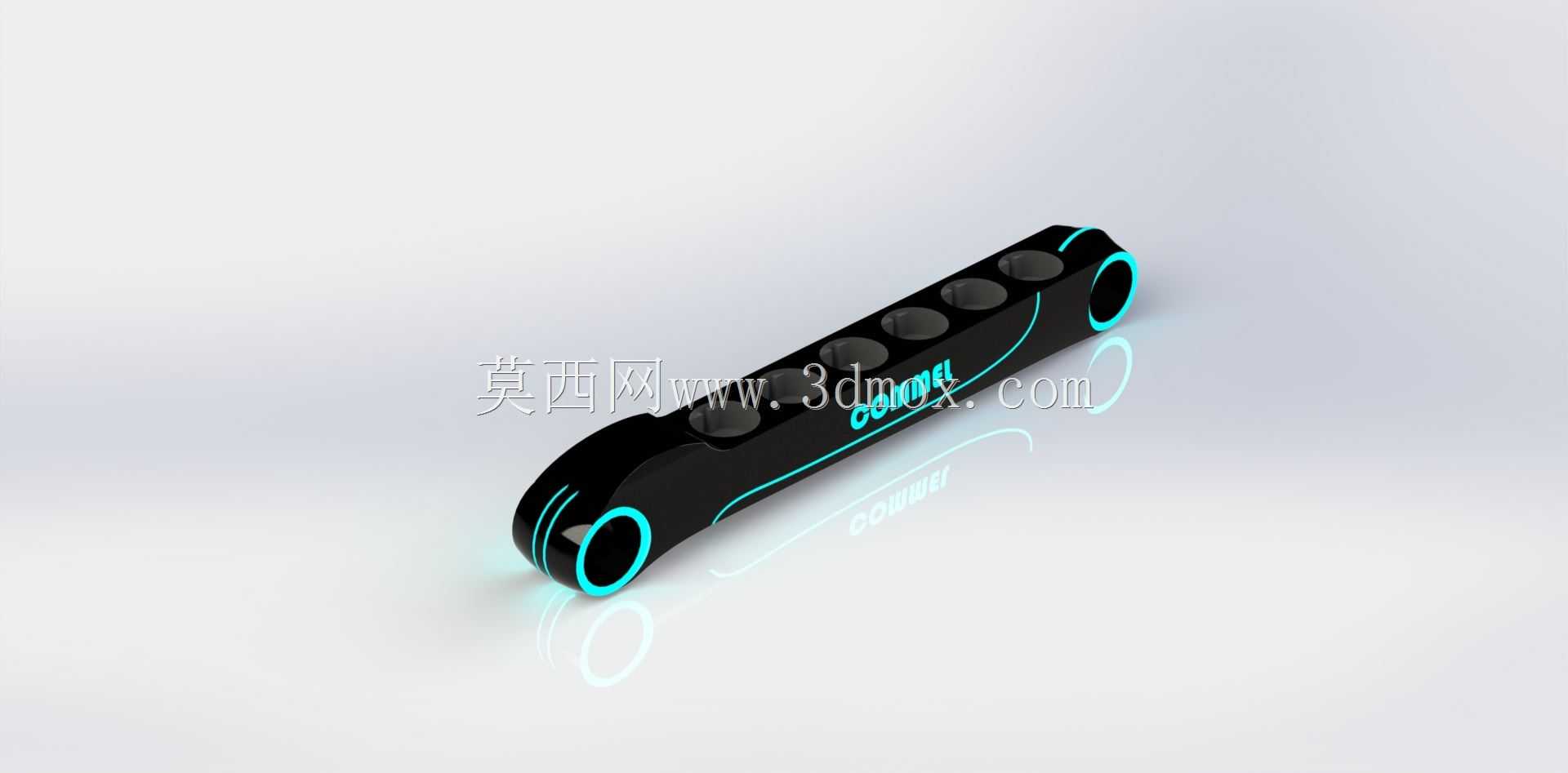

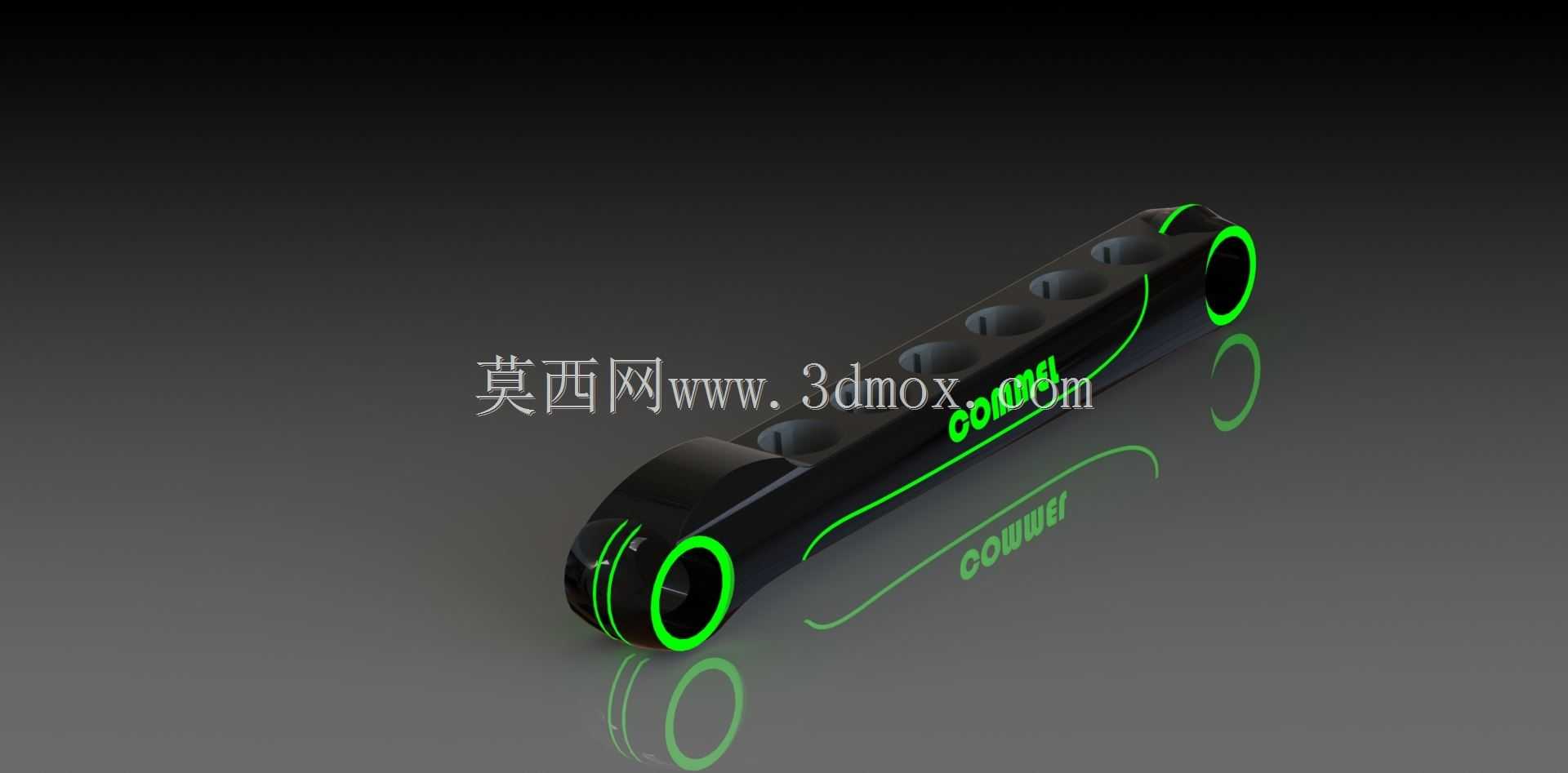

　　从结构设计的思路来看，杆身部分采用了变截面的流线型过渡，并非等直径的直杆结构，这种设计一方面是在保证整体结构强度的前提下尽可能降低零件自身重量，减少运动过程中的惯性损耗，另一方面流线型的外形可以有效分散两端铰接点传递来的交变应力，避免在杆身与端环的连接位置出现应力集中，长期承受交变载荷时不容易产生疲劳裂纹。两端的环形结构外侧做了加厚的加强边设计，对应销轴装配的位置是整个零件受力最集中的区域，加厚处理可以提升环部的抗挤压、抗形变能力，即使在瞬时过载的工况下，也能优先保证铰接位置不会出现断裂失效。

　　在安装边界的考量上，这类连杆的整体外轮廓宽度需要匹配安装空间的避让要求，杆身的厚度方向尺寸要预留出与周边运动构件的安全间隙，避免运动过程中出现剐蹭干涉。两端环孔的同轴度需要严格控制，两个孔的轴线要保持平行且处于同一平面内，否则装配后会出现销轴别劲的问题，大幅提升转动阻力，加速铰接位置的磨损。零件表面做了黑化加边缘亮色标识的处理，除了基础的防锈作用外，亮色的环边可以在设备检修时快速识别连杆的安装位置，方便运维人员快速检查铰接点的磨损情况。

　　实际选型应用时，需要结合整套机构的传递扭矩、往复运动频率来核算杆身的截面强度，端环的内孔直径要匹配对应规格的铰接销轴与配套轴承，中心距尺寸要严格对应动力端与执行端的铰接点间距，安装时要保证两端销轴的锁紧到位，避免运动过程中出现销轴窜动导致连杆脱落。这类连杆在工作过程中主要承受交变的拉压载荷，部分工况下还会承受一定的弯曲应力，因此设计时除了静态强度核算外，还需要做疲劳强度校核，尤其是杆身与端环的过渡位置，要通过圆弧过渡避免应力集中，提升零件的整体使用寿命。在轻量化要求较高的应用场景中，还可以在杆身非受力区域做减重孔设计，但需要避开应力传递的主路径，不能影响整体的结构刚性。
