40毫米规格金属线成型风扇防护烤架

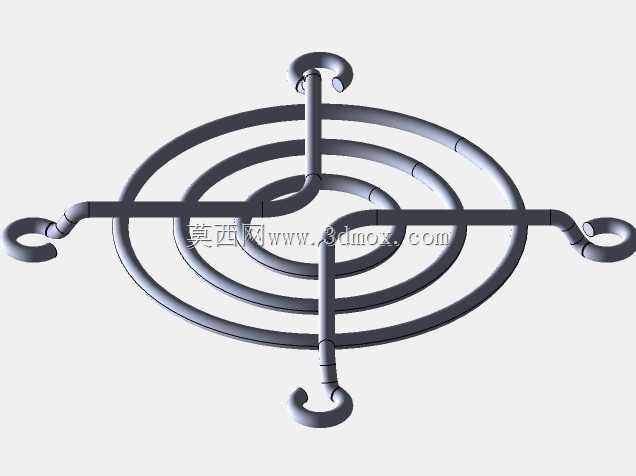

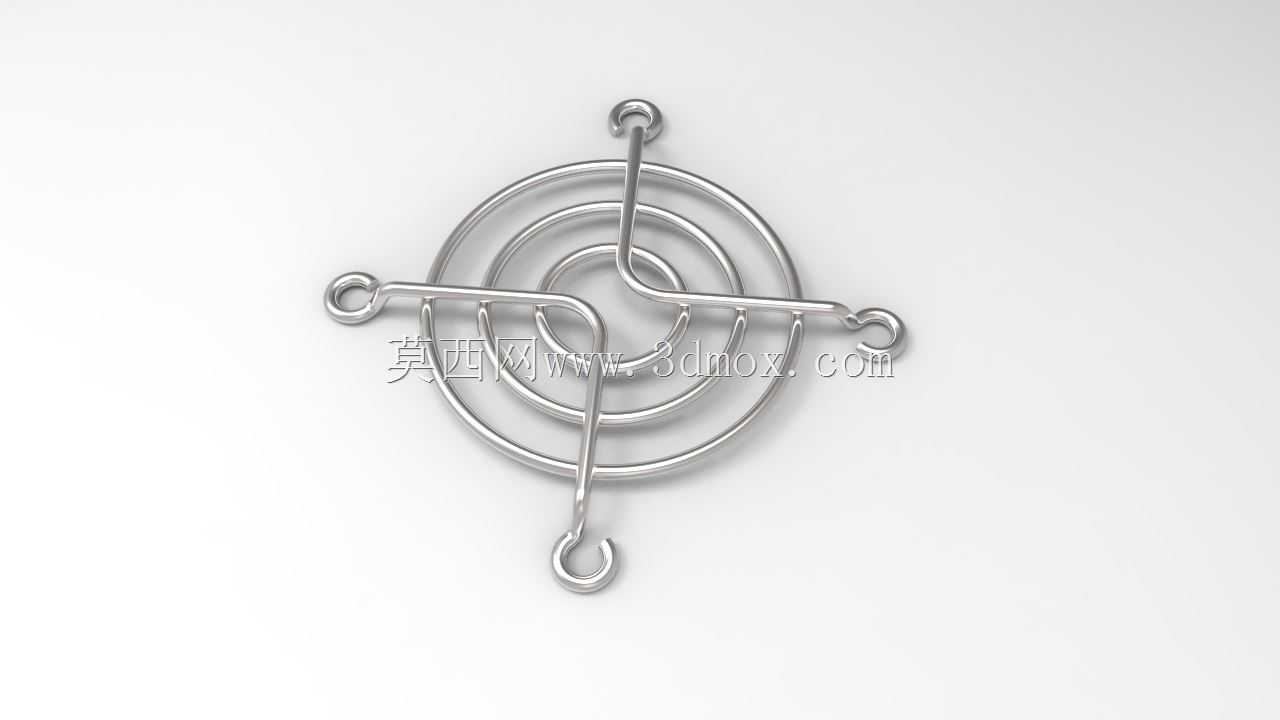

　　日常做小型散热结构配套设计时，经常会碰到小尺寸轴流风扇的防护需求，尤其是40mm规格的风扇，在ITX机箱、紧凑型工控板、小型嵌入式设备里用得极多，这类风扇转速普遍偏高，扇叶直接外露的话，很容易被线材、杂物卷入造成扇叶打坏，甚至碰到布线时误触的手指造成划伤，配套的防护烤架就是为了解决这个问题做的结构件。这款烤架采用金属线材一体弯折成型，没有额外的焊接拼接点位，整体结构强度比冲压薄网罩更高，抗挤压能力更强，哪怕安装空间紧凑有轻微磕碰，也不会出现网面凹陷蹭到扇叶的问题。从安装边界来看，整体适配40毫米边长的标准轴流风扇，四个方向伸出的挂钩结构刚好对应风扇四角的安装孔位，不需要额外的螺丝固定，直接将挂钩卡入风扇安装孔就能完成固定，

　　拆装效率比螺丝固定的网罩高很多，适合批量组装的生产线使用，也方便后期维护时快速拆下清理扇叶积灰。设计时特意做了同心环的线材排布，从中心向外的三层环形线材，搭配四根径向的支撑线材，既保证了网面的通透率，不会因为遮挡过多影响风扇的进风效率，又能把网面的缝隙控制在安全范围内，避免直径超过5mm的异物进入扇叶运转区域。中心位置的环形线材做了圆弧过渡处理，没有尖锐的切口，安装时不会划伤线材或者操作人员的手指，四个挂钩的末端也做了回弯收口，卡入安装孔后不会轻易松脱，哪怕设备有持续的小幅振动，也不会出现烤架脱落的情况。实际应用场景里，除了常规的台式机CPU散热风扇配套，这类小尺寸金属烤架还能用在小型路由器的散热风扇、NAS设备的内置散热风扇、

　　3D打印机的散热模组风扇、小型电源模块的散热风扇上，只要是标准40mm安装孔距的轴流风扇，都能适配这款烤架。线材的直径经过反复校核，选的是兼顾强度和通风的规格，不会因为线材过粗导致风阻变大，也不会因为线材过细导致防护强度不足，径向支撑的四根线材分别对准四个安装挂钩，受力传递直接，当网面受到正面压力时，力会顺着径向线材直接传递到四个安装挂钩上，分散到风扇的安装座，不会出现环形线材受力变形的情况。和常见的塑料网罩相比，金属线材的烤架耐高温性能更好，靠近发热源的位置也不会因为长期高温出现老化变脆的问题，使用寿命更长，和冲孔式的金属网罩相比，线成型的烤架重量更轻，不会给风扇安装座带来额外的负重，也不会因为冲孔的毛刺问题造成安装隐患。

　　在做三维建模的时候，这类线成型结构要重点注意弯折处的圆角处理，所有线材的弯折位置都要匹配实际线材弯折的最小折弯半径，避免出现建模时直角弯折实际生产无法加工的问题，四个挂钩的伸出长度也要和风扇安装孔的深度匹配，保证卡入后有足够的卡紧量，不会因为尺寸偏差导致安装松动。同心环的间距设置也经过实际通风测试，环与环之间的间距保持一致，既不会因为间距过大失去防护作用，也不会因为间距过小增加风阻，影响风扇的散热效率。
