带收纳盒的老式手动剃须刀结构设计

　　这款手动剃须器具的三维结构，完整还原了老式往复式手动剃须刀配套收纳盒的装配关系，在个人护理器具的结构设计领域，这类产品的建模核心在于兼顾握持操作的人机工程合理性、刀片更换的便捷性，以及闲置收纳时的防护安全性。从实际使用场景来看，这类手动剃须刀多用于日常面部毛发修剪，配套的硬质收纳盒既可以避免裸露刀片积灰、受潮锈蚀，也能防止刀片意外划伤其他物品，差旅携带时的防护作用尤为突出。

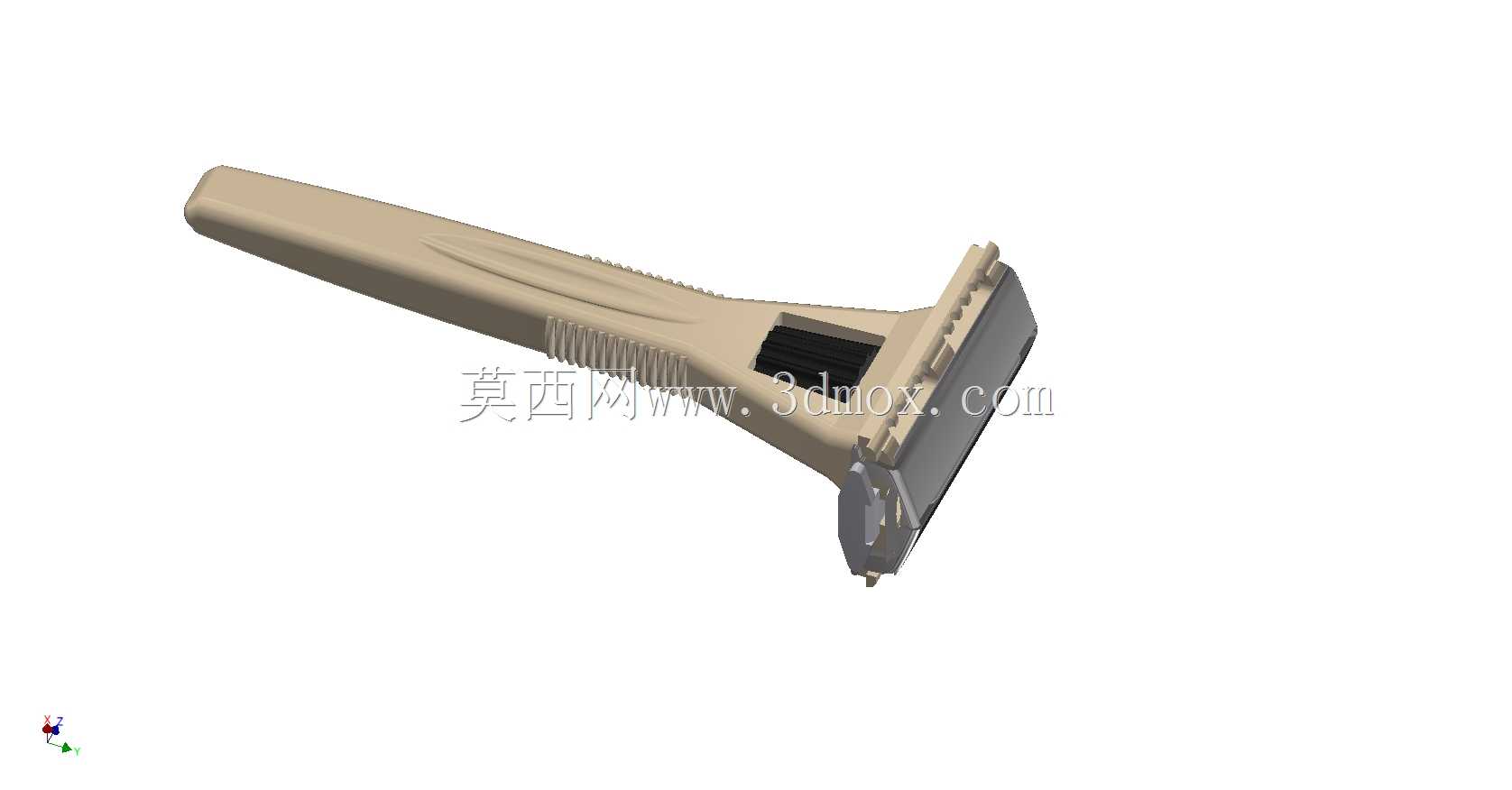

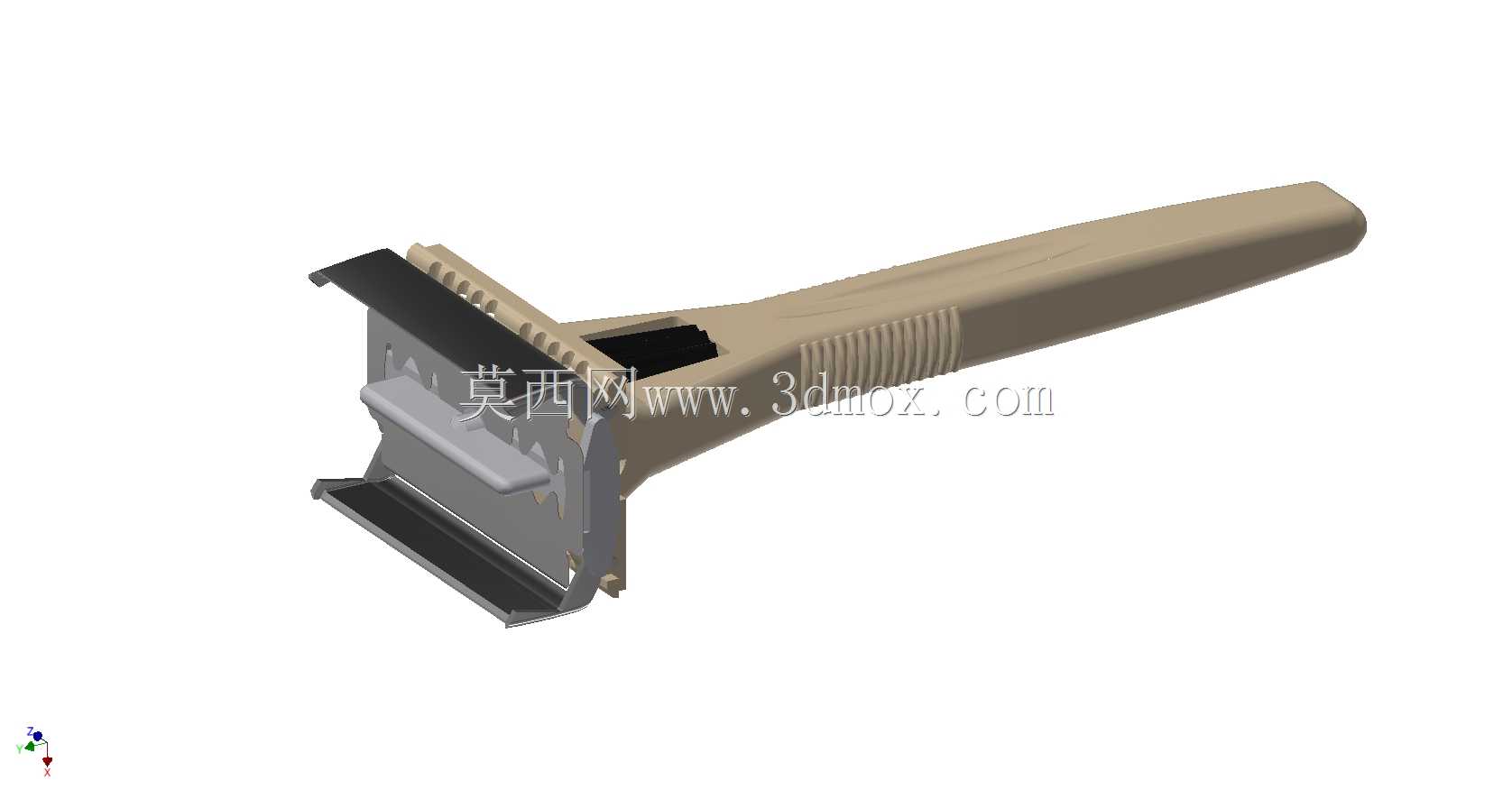

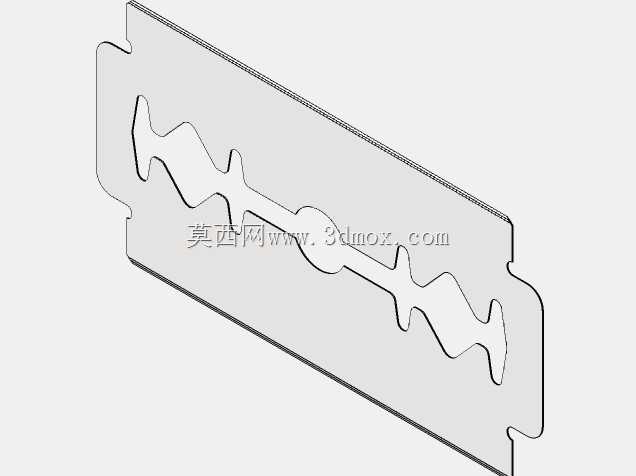

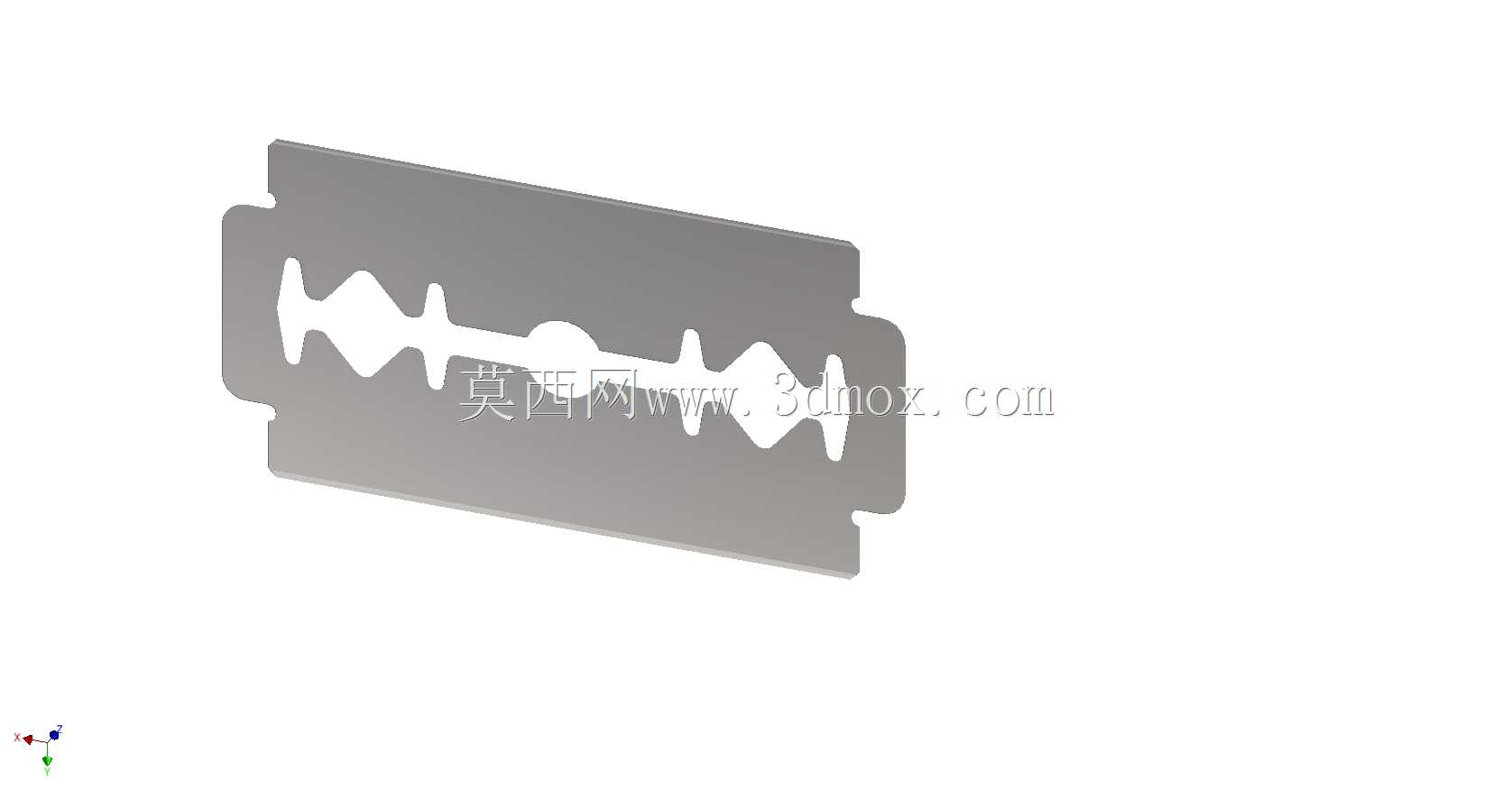

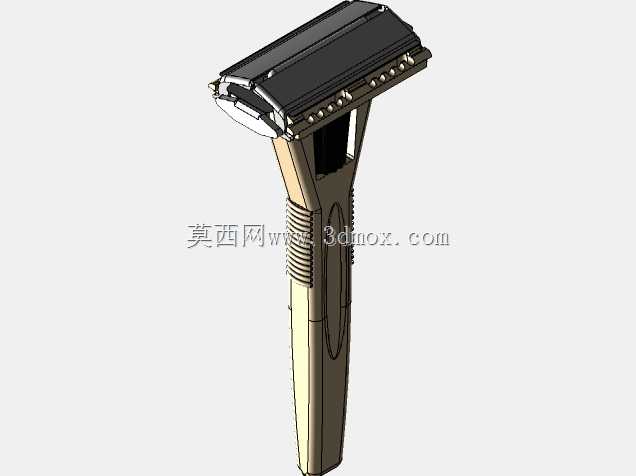

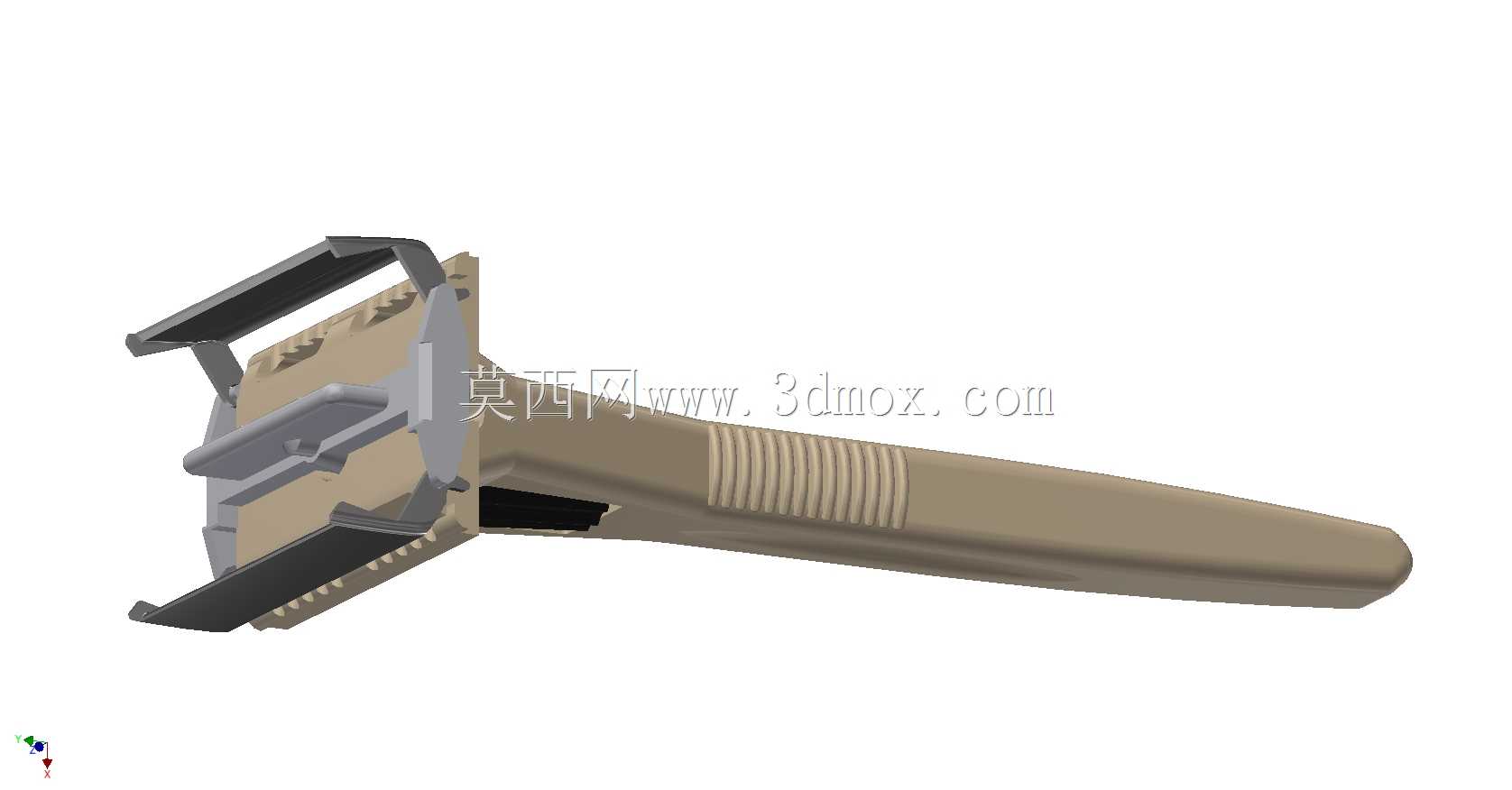

　　设计过程中首先确定了刀头与刀柄的装配基准：刀头位置预留了标准双面刀片的安装卡槽，卡槽两侧设置了定位凸点，装配时刀片卡入凸点即可完成周向固定，避免剃须过程中刀片移位拉扯毛发；刀柄采用符合人手握持的弧面轮廓，表面做了细微的防滑纹理处理，握持区域的截面尺寸控制在28mm左右，适配多数成年使用者的握持习惯，操作时手腕转动的角度范围经过校核，能够贴合下颌、唇周等不同面部轮廓的剃须角度需求。

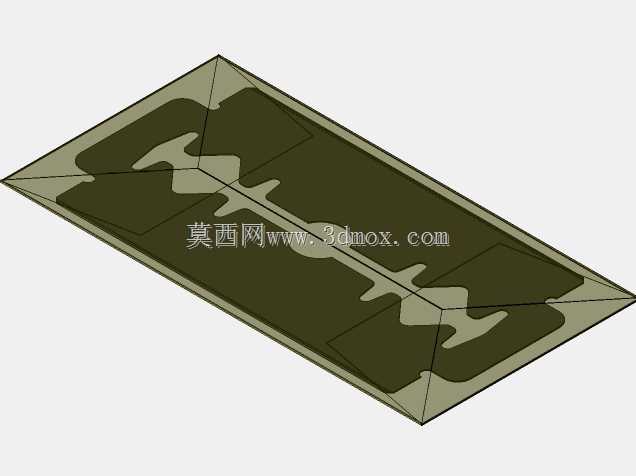

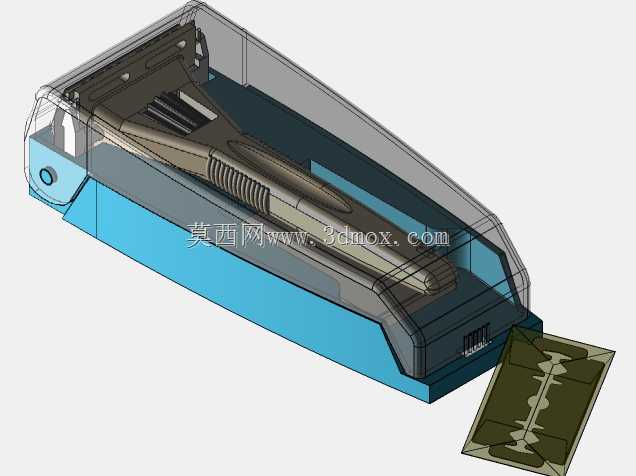

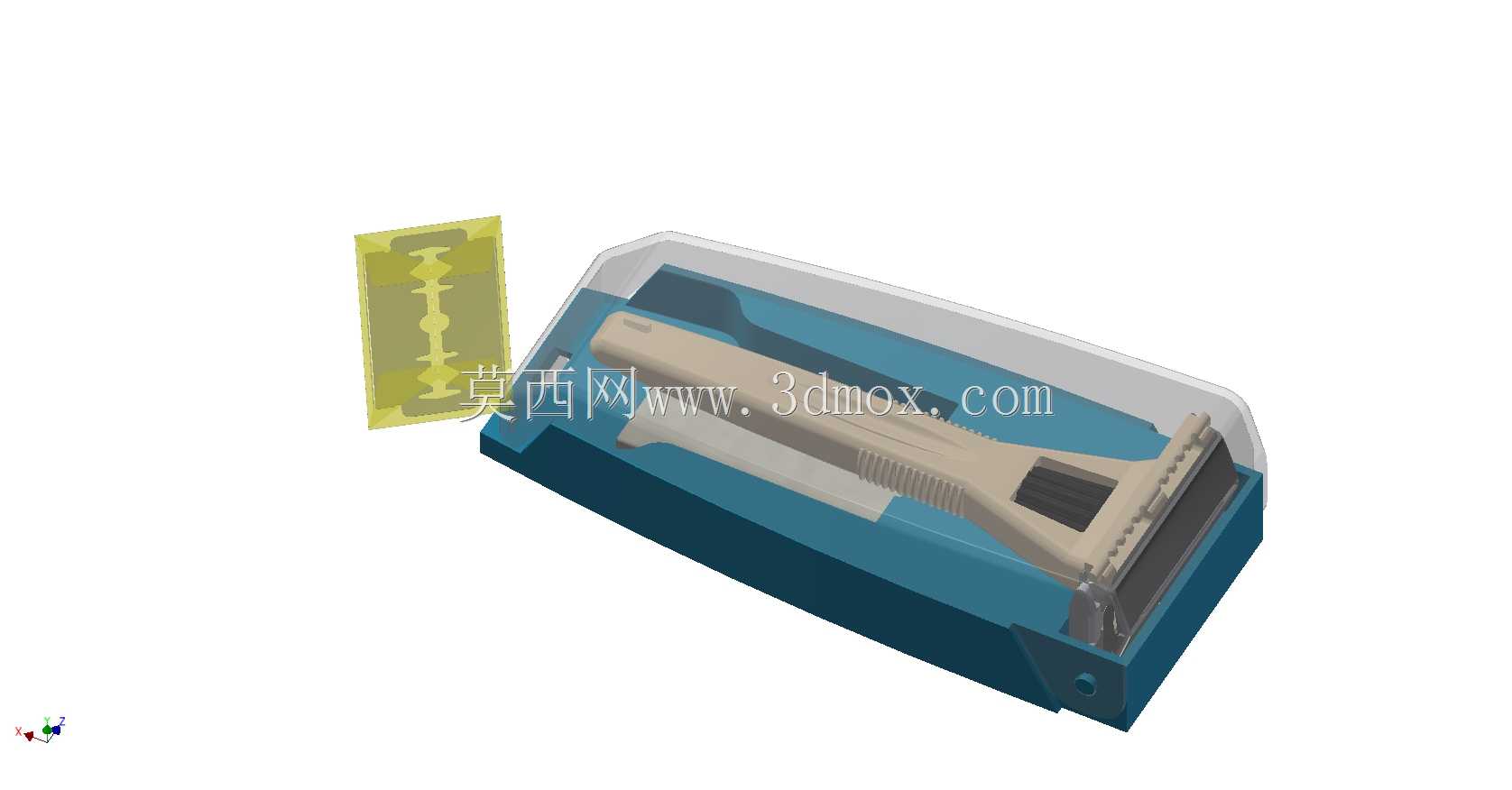

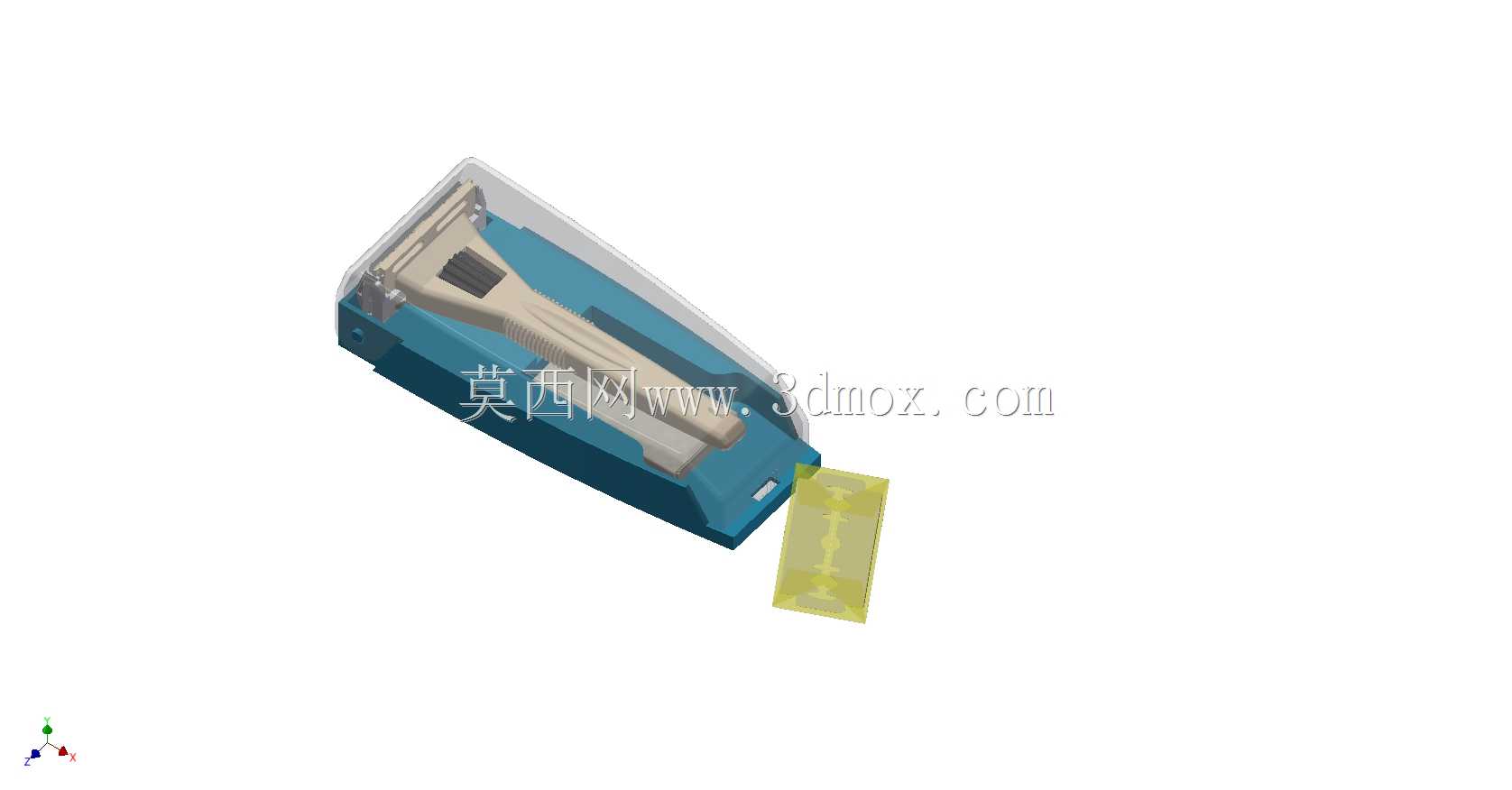

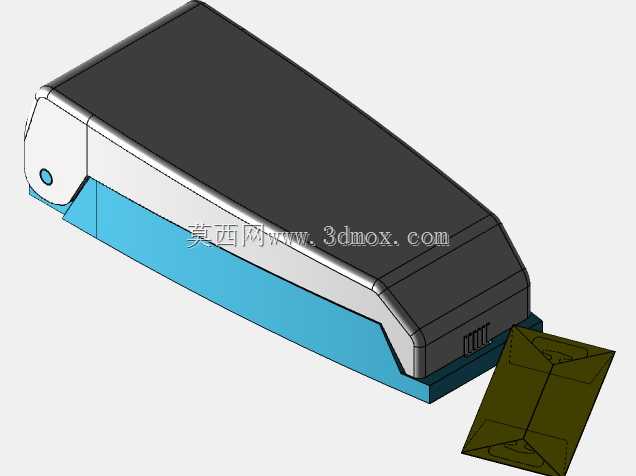

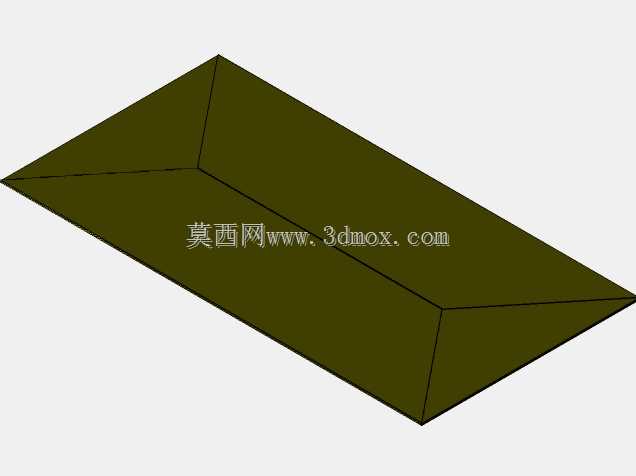

　　收纳盒的结构设计采用了翻盖式开合结构，盒体内部设置了与剃须刀外形完全匹配的定位型腔，剃须刀放入后不会在盒内晃动，盒盖与盒身的配合面做了错位止口设计，闭合后能够形成相对密封的空间，减少水汽、灰尘进入盒内接触刀片；盒体一侧预留了备用刀片的存储仓位，仓位尺寸适配标准双面刀片的外形，可单独存放1-2片备用刀片，仓位盖板设置了小型卡扣，避免备用刀片在携带过程中滑出。

　　从安装边界尺寸来看，剃须刀整体闭合状态下长度约110mm，刀柄最宽处约35mm，收纳盒整体外形尺寸控制在120mm×45mm×30mm范围内，能够轻松放入常规洗漱包、上衣口袋，不会占用过多携带空间。建模过程中对所有配合间隙做了工程化校核：刀头压盖与刀柄的配合间隙控制在0.1mm以内，既保证压盖能够顺利开合更换刀片，又不会在使用过程中出现松动；收纳盒止口的配合间隙设置为0.15mm，兼顾开合的顺畅度与闭合后的密封性。

　　结构细节上，刀头位置的防护盖采用透明硬质材质建模，既可以直观观察刀片的安装位置与磨损情况，也能在剃须刀闲置时盖住刀头，即使不放入收纳盒也能避免刀片误触；刀柄尾部做了圆弧过渡处理，没有尖锐棱角，长时间握持不会产生硌手的不适感；收纳盒的开合转轴位置采用了一体化的薄壁铰链结构，不需要额外加装金属转轴零件，减少了装配工序，同时铰链的弯折寿命经过结构优化，能够承受上千次开合而不出现断裂。

　　在实际生产适配层面，这套结构的各个零件都考虑了注塑成型的工艺要求：所有壁厚控制在1.5-2mm之间，避免出现壁厚不均导致的缩痕、翘曲问题；所有棱角位置都做了R0.5-R1mm的圆角过渡，既提升握持的舒适度，也能避免注塑过程中出现应力集中导致的零件开裂；零件的脱模斜度设置在1°-1.5°之间，能够顺利从模具中脱出，不需要额外做复杂的抽芯结构，有效降低了模具加工与生产的成本。

　　从功能实现逻辑来看，这套结构没有多余的复杂机构，所有设计都围绕手动剃须的核心需求展开：刀头的角度设计保证刀片与皮肤的接触角度维持在30°左右，这个角度既能够顺利切断毛发，又不会因为角度过于陡峭划伤皮肤；刀柄的重心设置在距离刀头约三分之一的位置，握持时手感沉稳，不需要施加过大的按压力就能完成剃须操作，减少长时间操作的手部疲劳感；备用刀片存储仓位的位置设置在收纳盒的侧方，取用备用刀片时不需要将剃须刀从盒内取出，更换刀片的操作更加便捷。
