多人数字逻辑对战桌游实体结构设计

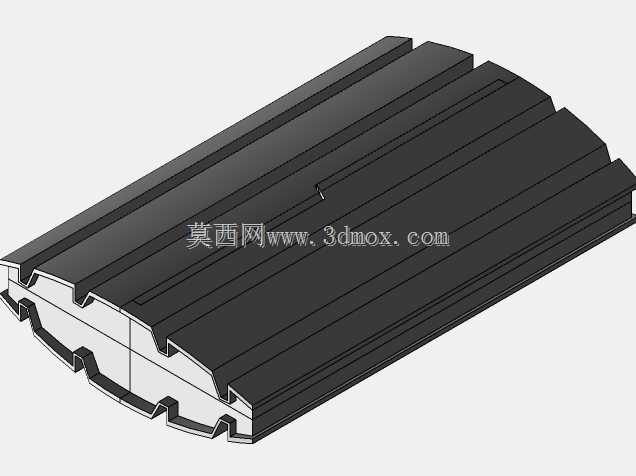

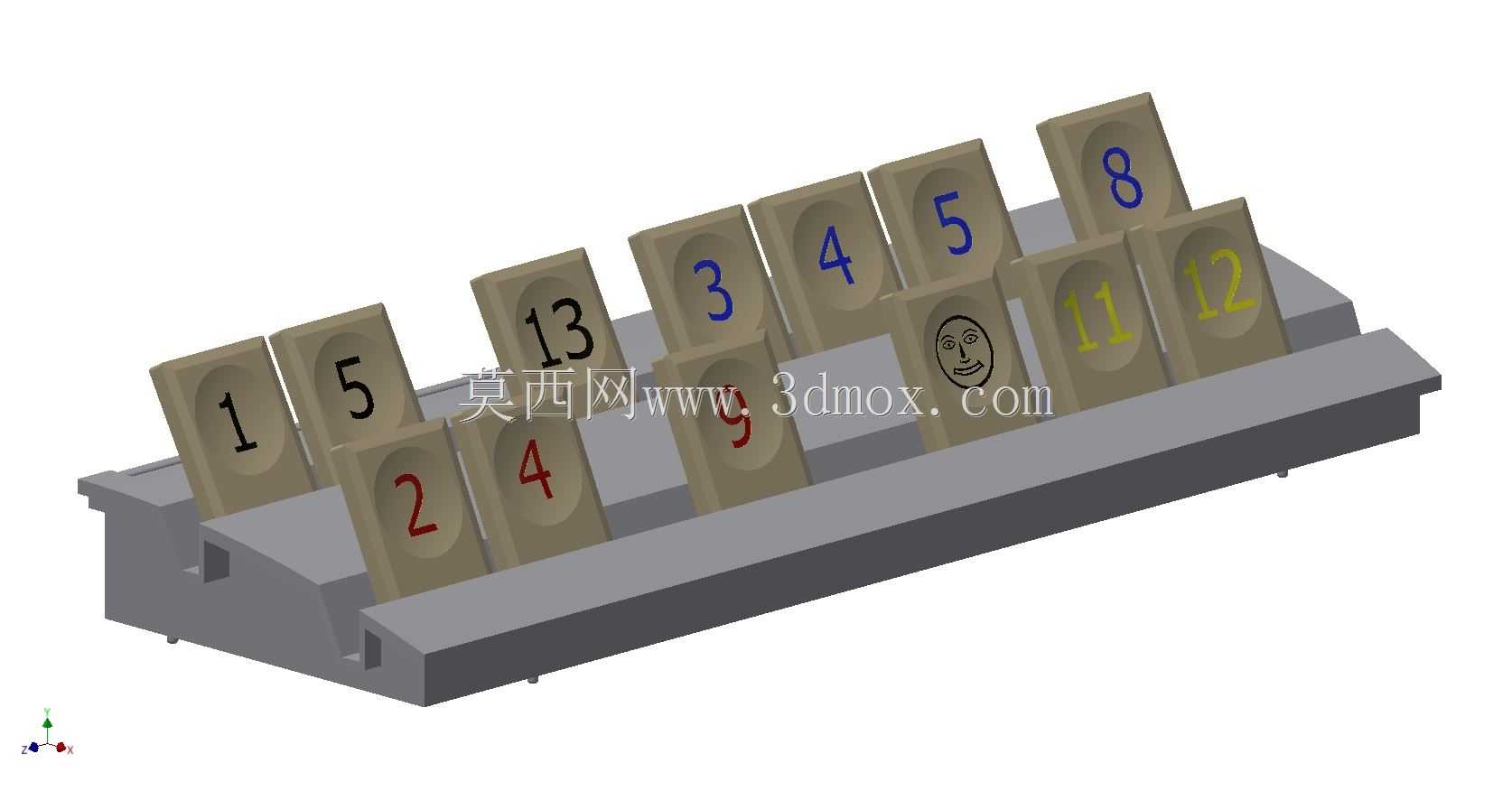

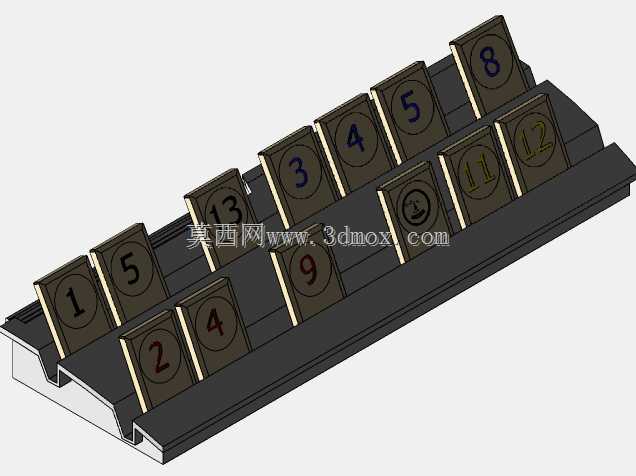

　　这款逻辑对战桌游的实体结构设计，最初是面向青少年科创教具、休闲桌游场景开发的，在实际落地中既可以作为中小学逻辑思维训练的课堂教具，也能作为休闲场景下2-4人互动的桌面娱乐道具，区别于普通纸质桌游，全硬质结构的设计大幅提升了反复使用的耐用性，适配高频次的教学、商用桌游场景的使用需求。从功能特性来看，整套结构包含一体式倾斜底座与13块独立数字标识块，底座采用15度倾斜角设计，这个角度是经过多轮人机交互验证确定的，既可以保证对坐的所有玩家都能清晰看到所有块面的数字内容，又能避免直立结构容易倾倒、平放结构辨识度不足的问题；底座上的每个块位都做了嵌入式定位槽，槽深控制在8mm，既可以保证数字块插拔顺畅，又能在日常挪动、

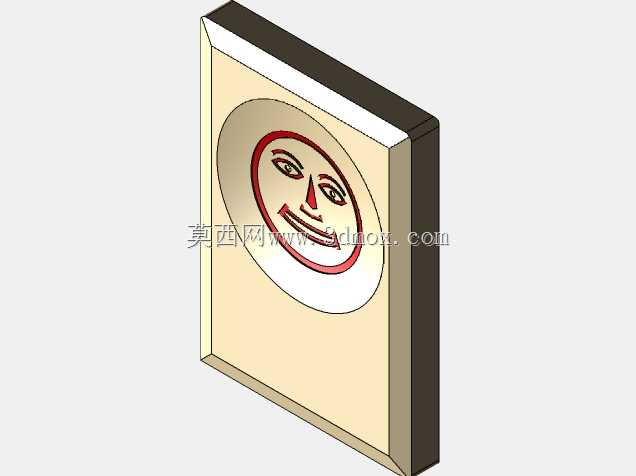

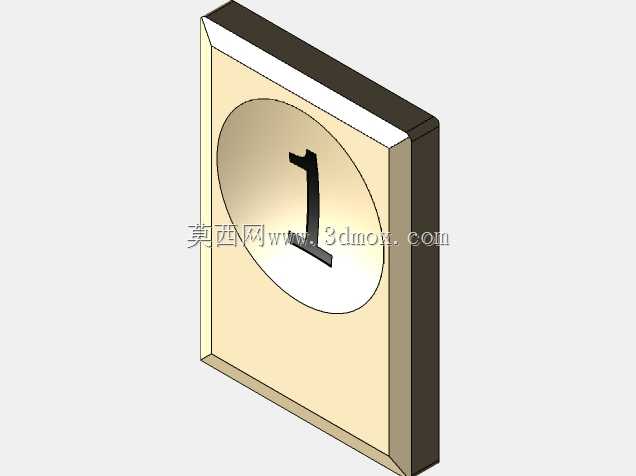

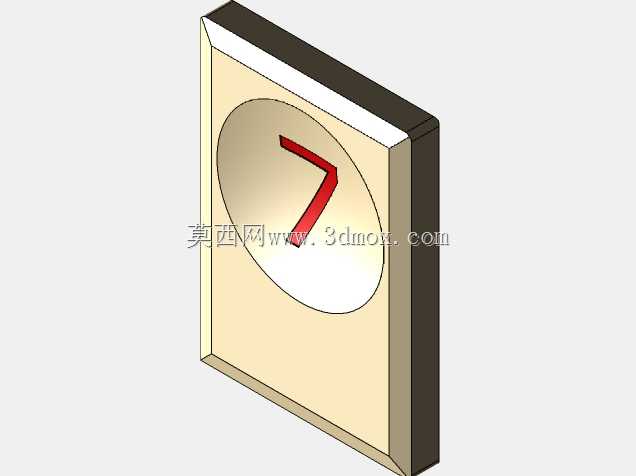

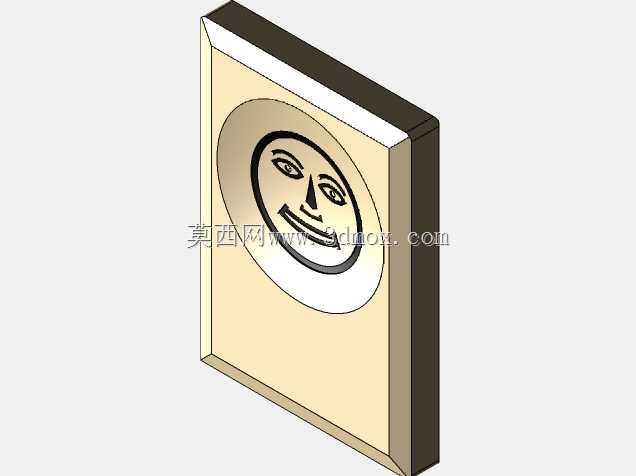

　　玩家操作碰擦时不会出现块体滑落、错位的情况，每个定位槽的公差控制在±0.1mm，适配批量生产时的注塑件装配精度要求。数字块采用统一的长方体外形，单块尺寸为40mm30mm10mm，边角做了R2mm的圆角处理，避免尖锐边角划伤使用者，尤其是面向低龄用户使用时的安全隐患；块面采用凹刻填色的工艺制作数字与特殊标识，区别于表面印刷的标识，凹刻填色不会因为长期手指触摸、摩擦出现掉漆、标识模糊的问题，其中1-12为连续数字块，额外设置1块带特殊表情标识的功能块，对应游戏规则里的特殊判定位，满足逻辑推理类游戏的规则落地需求。设计思路上，整套结构没有采用复杂的传动、电子元件，全部采用纯机械拼接结构，一方面是降低生产制造成本，

　　不需要额外组装电子元器件，普通注塑工艺即可完成全套零件生产，装配时只需要将数字块对应放入定位槽即可完成成品组装，生产装配效率比带电子元件的同类产品提升60%以上；另一方面纯机械结构的故障率极低，不需要更换电池、维修电路，哪怕单个数字块出现损坏，也可以单独替换对应块体，不需要整体报废整套产品，大幅降低了后期维护成本。从安装与使用边界来看，整套结构的底座外形尺寸控制在320mm120mm40mm，这个尺寸刚好适配常规的课桌、休闲桌面的摆放空间，不会占用过多桌面面积，底座底部预留了3mm厚的防滑胶条安装槽，使用时可以粘贴硅胶防滑胶条，避免在光滑的玻璃桌面、烤漆桌面上出现滑动移位的问题；整套结构的所有外露面都做了脱模斜度处理，斜度控制在1.

　　5度，既方便注塑生产时的脱模，也不会出现明显的外观棱角，整体触感顺滑。在实际场景适配中，这套结构除了作为桌游本体使用，还可以拓展作为数字认知教具，低龄儿童可以通过插拔数字块完成数字排序、简单算术的学习，倾斜底座的设计也方便老师在课堂上展示教学内容，不需要额外的展示支架；针对商用桌游场景，结构的材质可以选用ABS工程塑料，表面做磨砂纹理处理，抗指纹、耐刮擦，长期使用也不会出现明显的划痕影响外观，数字块的颜色可以根据需求做差异化配色，比如奇数块用蓝色标识、偶数块用红色标识、功能块用特殊配色，方便玩家快速识别不同属性的块体，提升游戏过程中的操作效率。整套结构的设计没有冗余的装饰部件，所有结构特征都服务于实际使用需求，比如底座侧边做的2mm高的围边，既可以提升底座的结构强度，避免长期使用出现底座变形，也可以防止数字块被碰倒后从桌面掉落；数字块顶部做了1mm深的抠取凹槽，方便玩家快速拿起、更换数字块，不需要抠取块体侧边的缝隙，操作手感更顺畅。在结构强度校核上，底座的壁厚设置为2.5mm，数字块的壁厚设置为2mm，通过有限元分析验证，在1.5米高度自由跌落至水泥地面的情况下，不会出现壳体开裂、块体碎裂的问题，满足日常使用中的意外摔落场景的强度要求；定位槽与数字块的配合间隙控制在0.2mm，既不会因为间隙过小出现插拔卡滞，也不会因为间隙过大出现块体晃动、倾斜的问题，插拔手感松紧适中，适配不同年龄段使用者的操作力度。
