箱式集成结构内燃动力发电机组

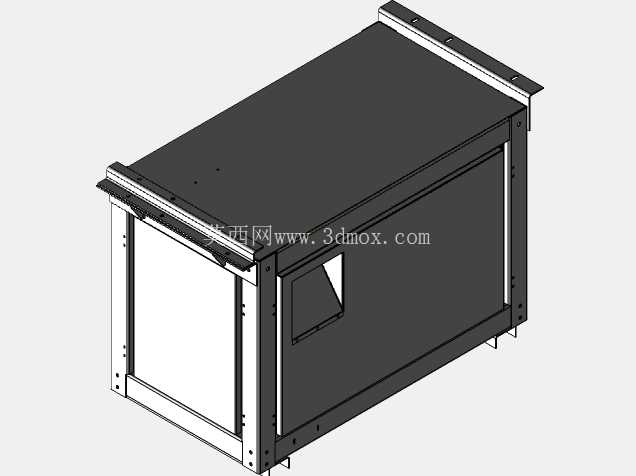

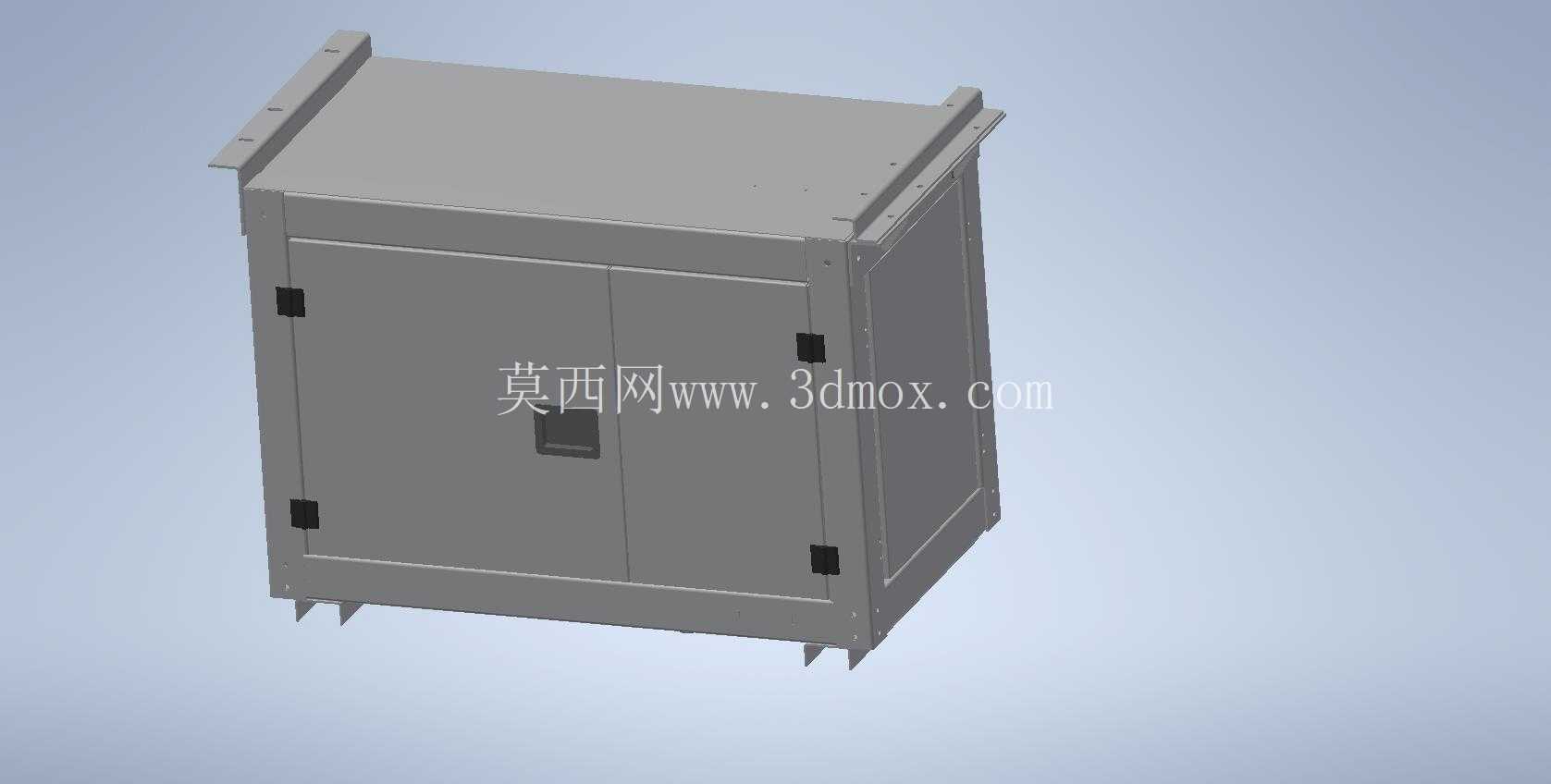

　　这款集成式内燃动力供电单元，采用封闭柜体式承载结构，主要面向无固定电网覆盖的野外作业场景、应急供电保障场景、临时施工点位供电需求设计，可作为主供电单元或备用电源为负载提供稳定电力输出。柜体采用框架式焊接结构作为承载基体，外侧覆盖薄钢板防护面板，单侧设置可开合检修门，门上预留透明观察窗，无需开门即可观察内部核心部件运行状态，检修门配备多点式锁止结构，运行过程中可避免非授权人员开启，同时降低运行过程中内部动力单元的噪音向外传递。柜体顶部设置吊装吊耳结构，满足整体转运吊装需求，底部预留安装固定孔位，可直接通过膨胀螺栓固定于硬化地面，也可适配车载安装底座，搭载于移动车辆上作为移动供电站使用。

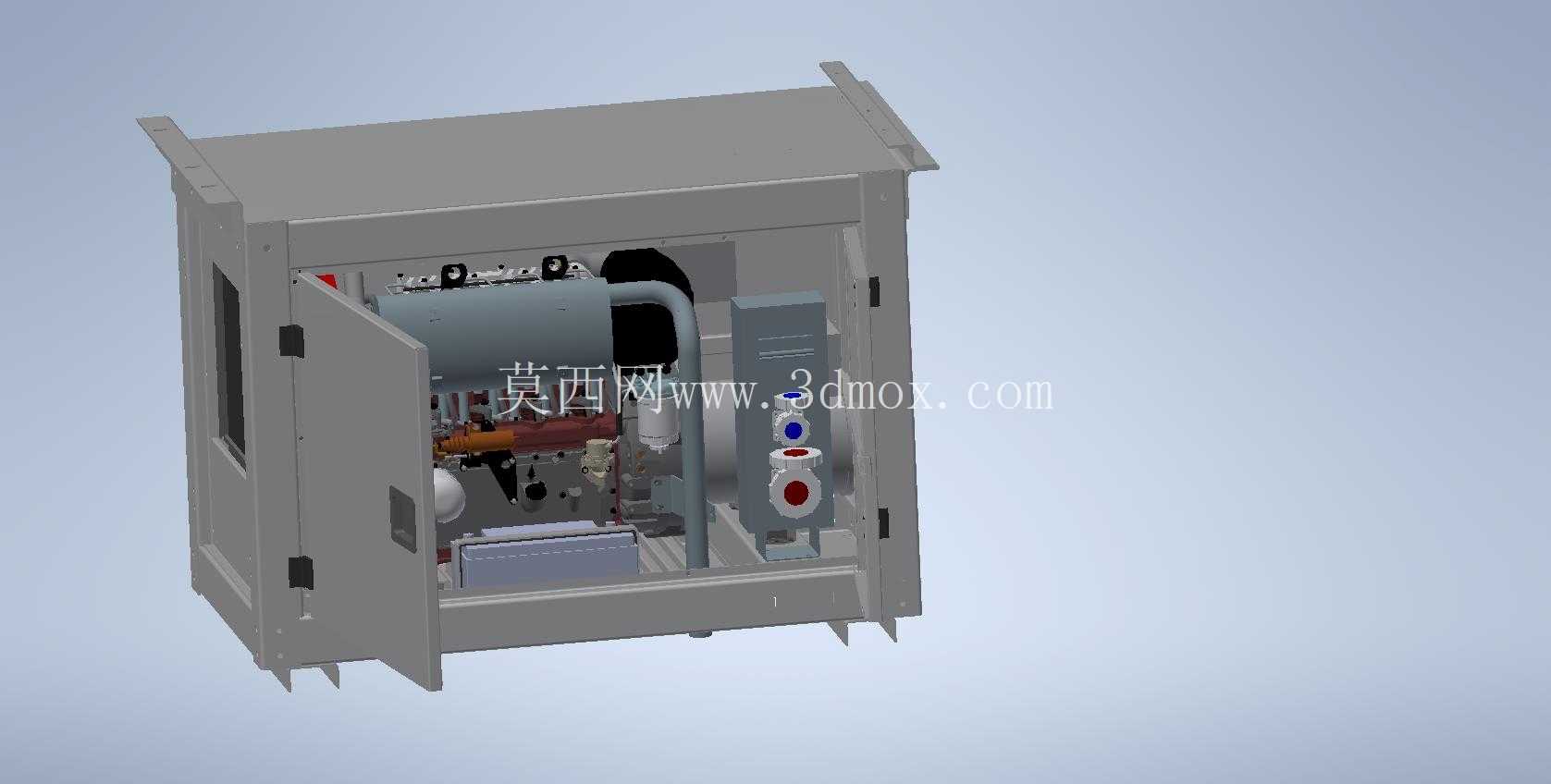

　　内部结构采用分层分区布局，动力输出单元、冷却循环组件、燃油供给模块、控制配电模块分别固定于柜体内部的独立安装位，各模块之间预留足够的检修操作空间，管线排布沿柜体框架内侧走线，通过线卡固定避免运行过程中震动导致管线磨损。动力端与发电端采用同轴直连结构，减少传动环节的功率损耗，连接部位设置防护壳体，避免旋转部件外露带来的安全隐患。冷却系统采用风冷与水冷结合的结构，柜体侧面预留通风散热格栅，对应内部散热风扇的安装位置，保证运行过程中热量可快速排出柜体，避免内部温度过高影响部件使用寿命。燃油供给模块设置独立的安装仓，与动力单元之间设置防火隔热隔板，降低安全隐患，供油管路采用耐油耐腐蚀材质，接头部位采用密封结构避免燃油渗漏。

　　控制模块安装于柜体内部靠近检修门的位置，面板上预留操作按钮与参数显示窗口，日常操作可在开门后直接完成，无需深入柜体内部。柜体外形尺寸经过紧凑化设计，在容纳全部功能组件的前提下尽可能缩小占地空间，安装边界预留足够的外接管线接入空间，电力输出接口、燃油加注口均设置于柜体外侧易操作位置，日常使用无需开启柜门即可完成燃油加注与电力线缆接驳。结构设计过程中充分考虑内燃单元运行时的震动影响，核心动力部件与柜体框架之间设置减震垫连接，降低运行时的震动传递，减少柜体结构的疲劳损伤，同时降低运行噪音。柜体表面采用防锈喷涂处理，可适应户外露天放置的使用环境，具备一定的防雨防腐蚀能力，可在常规户外气候条件下长期放置使用。

　　各部件的安装位均设置定位基准，生产装配过程中可快速完成定位安装，后期维护更换部件时也可快速拆装，减少停机维护时间。内部管线的排布预留足够的弯曲半径，避免管线弯折导致的油路、气路、电路不通问题，不同功能的管线采用不同颜色标识，方便后期检修时快速识别管线类型。柜体的检修门开启角度可达120度以上，开门后内部各部件均可暴露在操作视野内，无需额外拆卸其他面板即可完成常规保养操作。
