俄标干簧式继电器电气控制元件结构

　　在低压电气控制回路的设计选型里，这类磁控式干簧继电器的应用场景覆盖得相当广，从工业控制柜内的信号隔离转换，到自动化产线的位置检测触发，再到民用电气设备的回路通断控制，都能见到这类元件的身影。和常规电磁继电器不同，这类采用密封干簧管作为核心触点的元件，触点被完全封装在惰性气体填充的玻璃管内，不会受外界粉尘、潮气、腐蚀性气体的侵蚀，在多尘、潮湿甚至有轻度腐蚀的工业现场环境里，长期工作的接触可靠性比裸露触点的开关元件要高出不少。

　　从实际功能特性来看，这款元件的触点额定负载参数适配直流180V、交流130V的回路工况，额定通断电流0.5A，刚好匹配工控系统里常见的信号回路、小功率控制回路的通断需求，不会出现触点容量不足导致的熔粘，也不会因为容量冗余过大造成元件体积浪费。它的触发依靠外部磁场驱动干簧管内的簧片吸合，不需要在线圈和触点之间做复杂的机械传动结构，动作响应速度比带机械衔铁的继电器快上数倍，动作抖动时间极短，在需要高速信号采样、快速回路切换的场合，能有效减少信号延迟带来的控制误差。

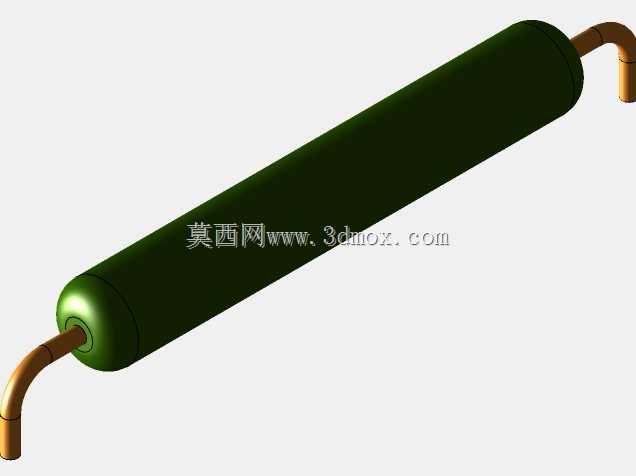

　　做三维建模的时候，首先要还原的是元件的安装边界尺寸，这类俄标继电器的壳体采用阻燃热固性塑料注塑成型，整体外形为规整的长方体结构，引脚间距符合苏俄电气元件的标准安装孔位，在做PCB布局或者导轨安装座设计的时候，必须严格卡准引脚的中心距、引脚伸出长度、壳体的长宽高外轮廓，避免出现安装时和周边元件干涉、引脚插装不到位的问题。建模过程中要注意区分壳体的分型面位置，壳体上下盖的扣合结构做在侧壁内侧，外表面没有突出的扣位，整体外观平整光滑，方便在密集排布的控制柜内贴装固定。

　　设计思路上，这类元件的结构完全服务于长期可靠工作的核心需求，干簧管的固定采用壳体内部的定位槽加灌封胶双重固定，避免设备运行时的振动导致干簧管移位、引脚开焊；线圈绕组的绕制骨架和壳体做一体化定位，线圈引出线和外接引脚之间采用铆压加焊锡的双重连接，防止长期冷热循环后出现接触不良。建模时要还原内部的磁路结构，线圈包裹在干簧管的触发区域外侧，外部的导磁外壳形成闭合磁路，减少漏磁对周边其他电气元件的磁干扰，同时也能屏蔽外界杂散磁场导致的误触发，这点在强电柜内多元件密集排布的场景下尤为重要，很多新手工程师在选型时容易忽略磁屏蔽的问题，导致设备运行时出现无规律的误动作，排查起来要耗费大量时间。

　　从安装适配的角度来说，这款元件既可以采用PCB直插焊接的方式固定在控制板上，也可以搭配专用的导轨安装卡座固定在DIN导轨上，建模时要预留出两种安装方式对应的结构位置：直插安装时引脚的伸出长度要满足波峰焊的工艺要求，引脚末端做倒角处理方便插装；导轨安装时壳体背部的卡槽尺寸要匹配标准35mmDIN导轨的轮廓，卡槽的卡扣弹性量要控制在合理范围，既保证安装时能顺利卡入导轨，又能保证固定后不会因为设备振动出现松脱。元件的表面标识区域做在壳体顶面的平整位置，方便安装后查看型号参数，建模时要还原标识区域的凹刻结构，不需要做额外的突出特征，避免积灰影响标识识别。

　　在实际工程应用里，这类干簧继电器常被用在PLC输入输出回路的信号隔离、防爆场合的小功率回路控制、医疗设备的信号切换等场景，因为触点密封的特性，在触点通断时不会产生外露的电火花，搭配对应的防爆壳体就能用在有轻度易燃易爆气体的工况里，这是普通敞开式触点继电器完全不具备的优势。建模的时候还要注意元件的重量参数，整只元件的重量控制在十余克，在做振动工况下的安装强度校核时，对应的固定结构不需要做额外的加强，只要按照常规小元件的固定标准设计即可，不会给安装板带来额外的负重负担。另外，元件的工作温度范围覆盖常规工业环境的-20℃到+70℃区间，建模时不需要考虑额外的散热结构，因为线圈的功耗极低，长期工作的温升不会超过壳体材料的耐温阈值，壳体表面不需要做散热筋之类的结构，保持平整外观即可。
