1/3英寸CMOS数字图像传感元件结构设计

　　在做工业视觉检测设备的选型适配时，最先要敲定的就是前端感光元件的结构边界，毕竟这类元件的安装公差直接决定了镜头座的配合精度，也会影响后续PCB板的布线空间预留。这次梳理的这款1/3英寸规格的CMOS数字图像传感元件，有效感光阵列达到1280×960的分辨率，对应120万有效像素，在低速视觉检测、车载辅助影像、家用监控模组这类对帧率要求不极端，但对成像一致性要求较高的场景里适配性很强。

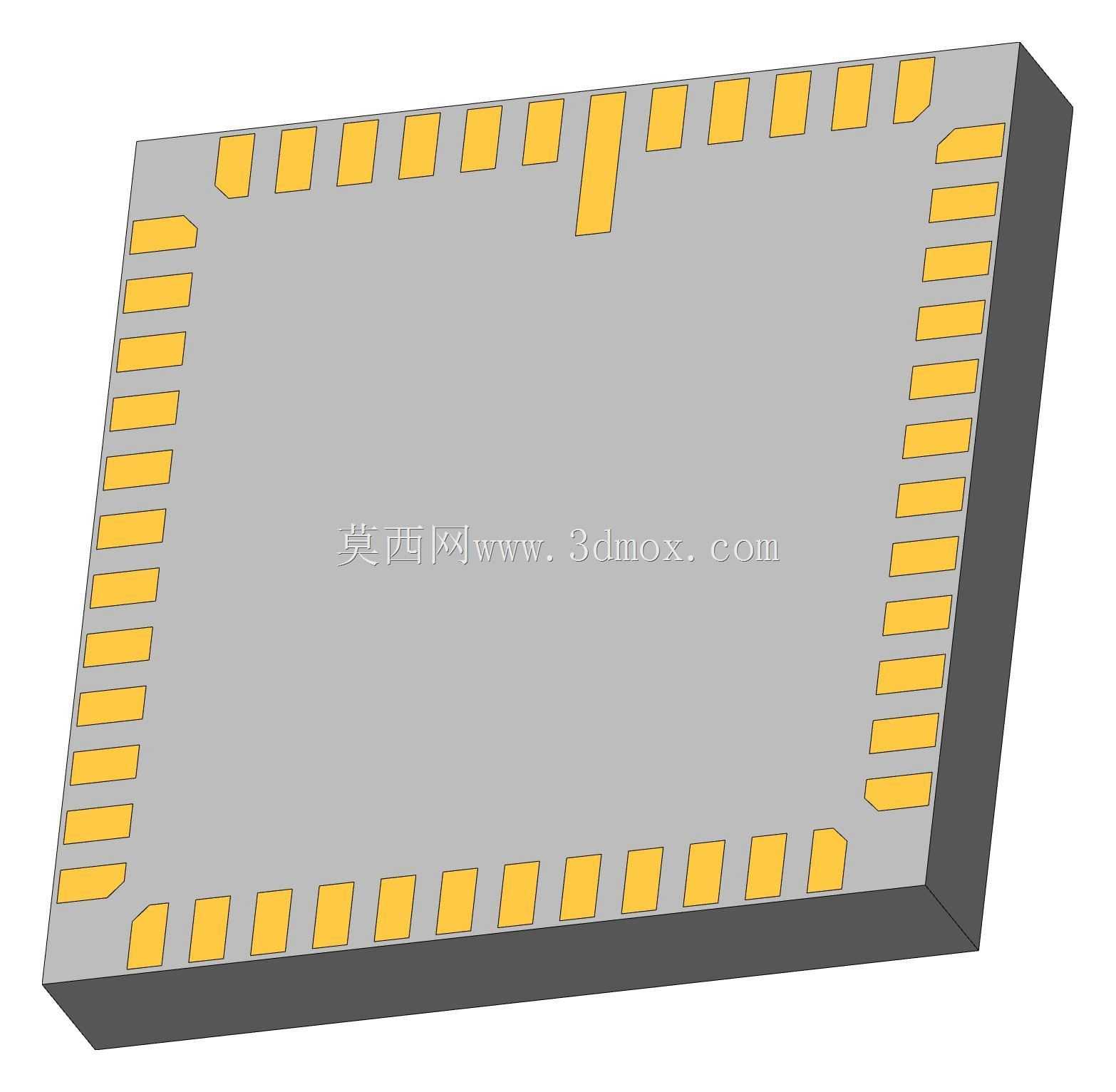

　　从结构设计的角度看，这类CLCC封装的传感元件，引脚采用双侧对称排布的设计，引脚间距遵循常规表贴元件的通用公差，在做PCB封装绘制时，不需要额外定制特殊的焊盘尺寸，能直接匹配常规SMT贴片工艺的生产要求，不需要额外调整钢网开口参数，能减少量产阶段的工艺适配成本。元件的感光区域位于封装本体的中心位置，外围的封装边框做了阶梯式的限位结构，在和镜头座装配时，这个阶梯结构能直接作为装配定位基准，不需要额外增加定位柱就能保证感光中心和镜头光轴的同轴度，能把装配后的光轴偏移量控制在0.1mm以内，完全满足普通视觉模组的装配精度要求。

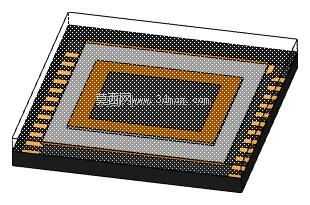

　　做三维结构建模的时候，要特别注意元件表面感光区的保护玻璃高度差，这个区域比封装本体的上表面高出0.2mm左右，如果在做整机结构堆叠时忽略了这个高度差，很容易在装配镜头座时刮伤到保护玻璃，直接导致成像出现坏点或者杂影。另外元件的底部散热焊盘的尺寸也要精准还原，这类CMOS元件在长时间连续工作时，核心感光区的温度会比环境温度高出8-12℃，底部的散热焊盘需要和PCB上的散热覆铜区域完全贴合，才能保证热量顺利导出，避免出现热噪点升高影响成像质量的问题。

　　从实际应用的适配场景来看，这款元件的感光面尺寸搭配8mm焦距的M12接口镜头时，能在0.5-2m的工作距离内实现清晰成像，适合用在流水线的产品外观缺陷检测、小型设备的状态监控、门禁系统的人脸采集模块里。在做结构设计时，镜头座的安装孔位要和元件封装的固定孔位完全对应，安装后的镜头后焦距要和元件的法兰距匹配，不然会出现边缘成像模糊、中心分辨率不足的问题。另外要注意，元件的引脚焊接区域要和镜头座的支撑脚保持足够的安全距离，避免在装配时压到焊点导致虚焊或者引脚短路。

　　建模过程中还要考虑生产环节的可制造性，元件的整体厚度控制在1.2mm左右，在做PCB板堆叠时，上层的结构件和元件表面的最小间隙要保留0.3mm以上，既可以避免结构件刮伤元件表面，也能预留出贴装防尘泡棉的空间，防止灰尘落到感光区表面形成成像黑点。双侧的引脚排布设计也方便PCB布线时走差分信号线，能减少信号传输过程中的干扰，保证图像数据传输的稳定性，不会出现画面横纹、丢帧的问题。

　　很多初级结构工程师在做这类传感元件的适配时，往往只关注元件的长宽外形尺寸，忽略了引脚的成型角度和焊盘的伸出长度，导致做出来的PCB封装在贴片时出现引脚偏移、虚焊的问题。实际上这类表贴封装的传感器，引脚的共面度公差是0.05mm，在建模时还原引脚的微小倾斜角度，能在做PCB设计时提前调整焊盘的长度和宽度，让焊盘的吃锡量更均匀，提升SMT贴片的良率。另外元件的定位标记点在封装的对角位置，建模时还原这些标记点的位置，能方便贴片设备做视觉定位，减少贴片时的位置偏差。

　　在户外应用的场景里，这类传感器的封装要考虑防水密封的结构设计，在元件和镜头座的配合位置预留环形的密封槽，搭配1mm线径的硅胶密封圈，就能达到IP65的防护等级，满足车载前置摄像头、户外监控设备的使用要求。密封结构的压紧力要控制在5N以内，压力过大容易导致元件的封装陶瓷基底出现微裂纹，长期使用后会出现内部电路受潮失效的问题；压力过小则会导致密封不严，水汽进入后在保护玻璃内表面形成凝露，影响成像效果。
