小型感应式检测传感元件三维结构

　　在自动化产线的工位定位、物料到位检测场景里，这类小型传感元件是整套检测回路里最前端的信号采集部件，日常接触的输送线分料机构、装配工位的工件有无判断、小型工装的位置确认环节，都能见到同规格产品的应用。做结构设计的时候，首先要考虑的是安装适配性，这类圆柱型传感元件的外径尺寸控制在常规M12螺纹规格区间，本体长度控制在紧凑范围内，不会在狭窄的工装安装空间里和周边的气动管路、紧固螺丝产生干涉，安装端预留的螺纹段可以配合两个锁紧螺母，实现安装深度的无级调整，现场调试的时候不需要额外加工定制安装座，直接在工装板或者设备机架上打对应规格的通孔就能完成固定，能大幅缩短现场调试的周期。

　　从功能实现的逻辑来看，这类元件的核心是前端的感应端面，设计的时候特意把感应端做了齐平处理，日常使用中不会因为工件剐蹭、积尘堆积影响检测精度，本体外壳采用的是金属材质，能抵御车间里常见的切削液飞溅、轻微的物理磕碰，相比塑料外壳的同类型元件，在机加工工位、焊接工位这类工况相对恶劣的场景里使用寿命更长。内部的电路腔体做了密封结构设计，接线端的出线方向做了防弯折处理，设备长期运行过程中不会因为拖链的反复拉扯出现线芯断裂的问题。

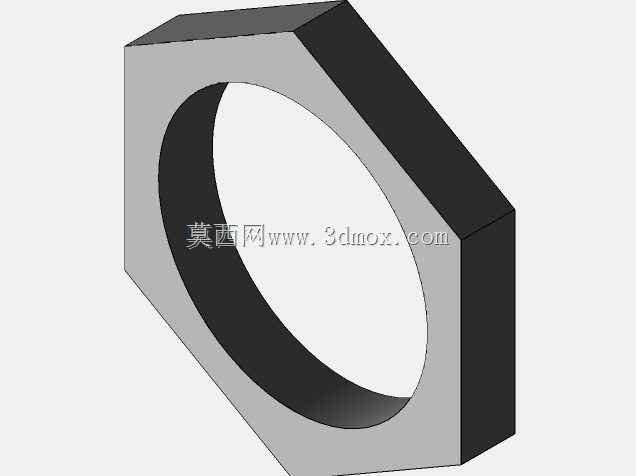

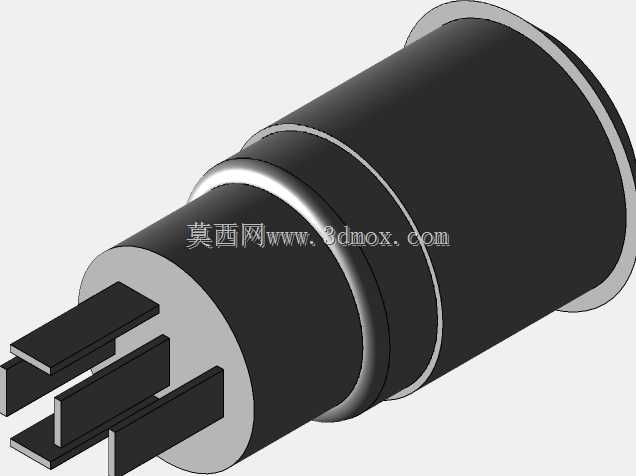

　　做三维建模的时候，首先要还原的是安装边界的所有尺寸，包括螺纹段的公称直径、螺距，本体的光杆段外径，感应端面的突出量，接线端的出线直径，这些尺寸是结构工程师做安装位设计时最核心的参考依据，要是尺寸出现偏差，现场安装的时候就会出现螺纹拧不进、和周边零件干涉的问题。建模过程中特意把锁紧螺母、防滑垫圈这些配套安装件都做了还原，工程师在做整机装配校验的时候，可以直接把模型调入装配体，模拟实际安装后的空间状态，提前排查安装位周边是否有零件会挡住传感元件的检测路径，避免后期加工完工装才发现检测距离不够、感应方向偏斜的问题。

　　这类传感元件的检测距离属于短距离高精度区间，适合检测金属材质的工件，在小型装配设备里，经常用来做气缸伸出到位的确认、夹具夹紧状态的检测，相比行程开关，它没有机械接触部件，不会因为长期的机械碰撞出现触点磨损、弹片失效的问题，长期运行的稳定性更好。设计选型的时候，除了本体尺寸，还要考虑接线的出线方向，这款模型还原的是直出式出线结构，适合安装空间开阔、走线方向和本体轴线一致的场景，如果是侧出线的同类型元件，还要额外预留侧面的接线弯折空间，这也是结构设计时容易忽略的细节，很多新手工程师做安装位设计的时候只算本体的尺寸，忘了算接线端的弯折半径，最后装完线才发现线被压在机架和传感器本体之间，时间长了线皮磨破出现短路故障。

　　从实际使用的反馈来看，这类传感元件的安装角度也有讲究，建模的时候特意标注了感应端面的法线方向，工程师在装配体里调整位置的时候，可以直接对齐检测面的法线方向，保证感应区域正对着被检测工件，避免因为角度倾斜导致检测距离衰减、出现误信号。另外本体上的状态指示灯位置也做了还原，现场调试的时候，操作人员不用去看控制柜里的IO模块状态，直接看传感器本体上的灯有没有亮，就能判断当前有没有检测到工件，调试效率能提升不少。

　　在做设备维护的时候，这类元件的更换也很方便，因为是标准螺纹安装，更换的时候只需要松开两个锁紧螺母，把旧的元件拆下来，换上新的之后调整好检测距离，再把螺母锁紧就能完成更换，不需要重新调整整个工装的位置，备件的通用性也很强，不同厂家的同规格产品安装尺寸基本一致，不用因为某个厂家的产品停产就重新改工装设计。
