贴片式陶瓷谐振器三维结构设计

　　在消费电子、工业控制板卡的时钟电路设计环节，贴片陶瓷谐振器是板级布局中出镜率极高的被动频率器件，这款CSTCE16M0V53-R0的三维结构还原，完全贴合量产SMT工艺的实际元件形态，能直接导入PCB布局软件做干涉校验、结构堆叠仿真，避免后期打样出现元件与壳体、相邻器件的空间冲突。从实际电路功能来看，这类陶瓷谐振器主要为微控制器提供稳定的基准时钟信号，相比石英晶振，它的抗冲击振动性能更优，起振时间更短，成本也更可控，广泛用在家电主控板、车载小信号模块、便携数码设备的时钟回路里，不需要额外搭配复杂的负载电容，外围电路设计更简洁，能有效缩减PCB板的占用面积。做这个三维模型的时候，首先要还原的就是SMD封装的真实安装边界，

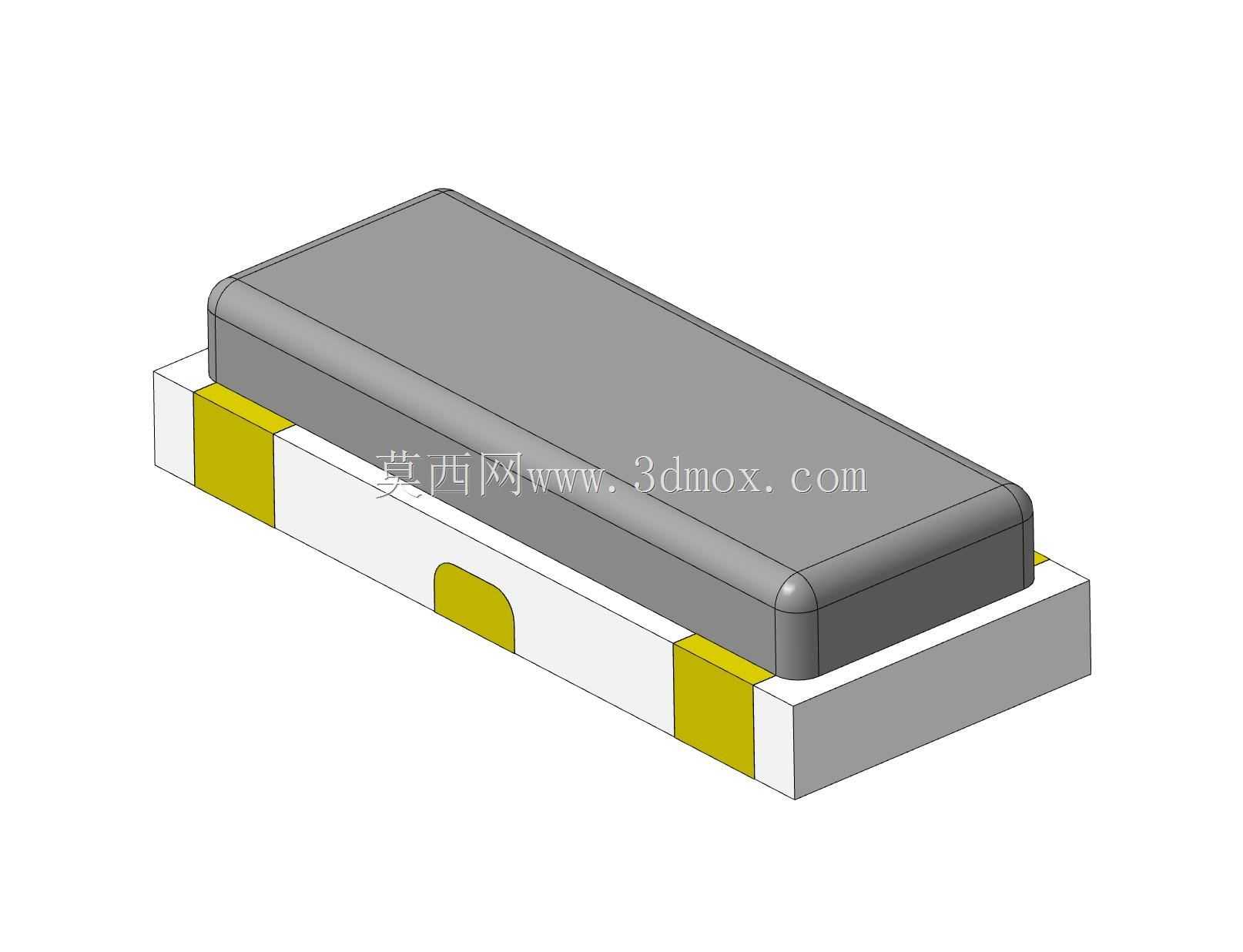

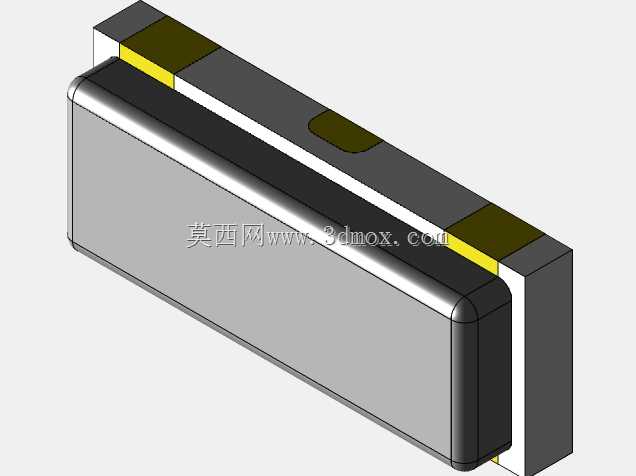

　　元件整体为长方体塑封结构，底部的三个焊盘端电极尺寸严格按照规格书的焊盘布局做了还原，两端的端电极宽度、中间接地电极的位置公差控制在0.05mm以内，完全匹配回流焊工艺的焊盘设计要求，结构工程师在做板卡布局的时候，可以直接调用这个模型核对钢网开口位置，避免出现焊盘偏移导致的虚焊、立碑缺陷。外形设计上，顶部的塑封壳体做了圆角过渡处理，还原了量产元件的脱模倒角特征，不会出现直角棱边的建模误差，壳体与底部陶瓷基座的贴合面完全对齐，没有错位缝隙，和实物的叠层结构保持一致；侧面的端电极采用了阶梯式包覆结构，从基座底部延伸到侧面上端，还原了端电极的爬锡结构，这部分细节在做SMT仿真的时候，能准确模拟焊锡的爬升形态，提前预判焊接后的焊点强度。

　　从安装适配的角度来说，这个模型的总高度、本体长度、宽度尺寸都严格对应实物的封装参数，在做整机结构堆叠的时候，比如设计智能手环、小型传感器节点的紧凑外壳时，可以直接用这个模型核算元件上方的安全间隙，避免外壳压接元件导致的谐振频率偏移、器件损坏问题；同时模型也还原了元件本体的标识区域位置，方便后期做丝印对位参考，核对生产时的元件方向标识，避免贴片机打件时出现极性反向的问题。不同于很多简化的元件模型只做个长方体块，这个结构把基座、塑封外壳、三个端电极的不同材质分件做了区分，渲染的时候可以分别赋予陶瓷、环氧塑封料、金属电极的对应材质，在做产品爆炸图、装配工艺演示的时候，能清晰展示元件的组成结构，给生产端的作业指导做可视化支撑。

　　在实际选型阶段，结构工程师可以通过这个三维模型直观判断该元件是否适配自身的板卡空间，比如在高密度布线的板卡上，相邻0402阻容元件的间距是否满足安全距离要求，元件与周边接插件、屏蔽罩的间隙是否达到工艺要求，不需要等拿到实物样品再做空间测量，能大幅缩短前期选型验证的周期。另外，模型的端电极位置完全对应规格书的 recommended land pattern，导入PCB设计软件后可以直接对齐封装库的焊盘，不会出现模型与封装不匹配导致的布局误导，这一点对于刚接触硬件结构设计的工程师来说非常实用，能避免很多新手容易犯的封装与模型尺寸不匹配的低级错误。在做振动仿真、跌落仿真的时候，这个模型的重量参数也可以通过材质密度赋值匹配实物，准确模拟板卡受冲击时元件的受力情况，提前预判焊盘的应力集中点，优化焊盘的设计形状，提升产品的长期可靠性。
